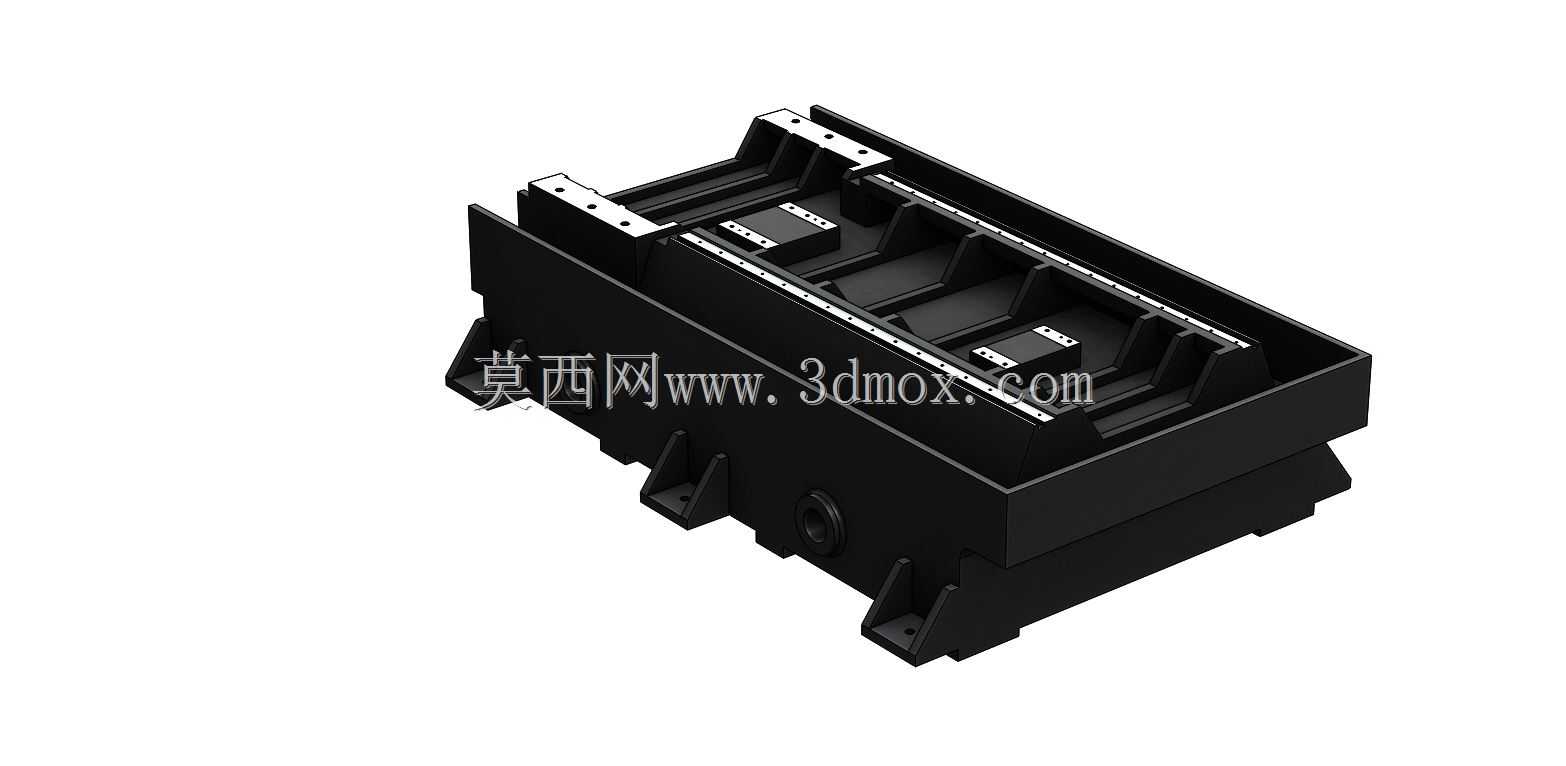

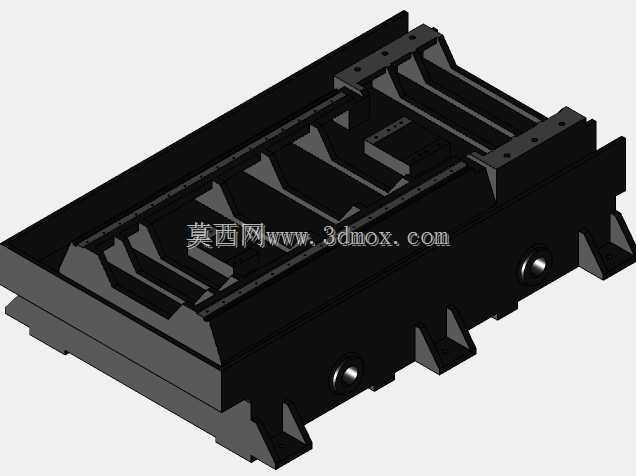

立式加工中心机床床身基座结构设计

做立式加工中心结构设计快十二年，床身作为整机动静刚度的核心载体，建模时最先要锚定的是整机的安装边界，常规中小型VMC的床身长度方向要覆盖X轴全行程加两端丝杠座、防护安装位，宽度方向要预留Y向滑座的运动避让空间，高度方向要兼顾排屑坡度、底部调平垫铁的安装操作空间，不能只盯着主体结构忽略附属件的安装余量。建模第一步先拉伸出床身的主体外轮廓实体，优先确定导轨安装面的平面度基准，这两个平行的安装面是后续所有轴系装配的基准，建模时要单独把安装面的公差预留量在特征里标注清楚，后续出工程图时直接关联。接下来做内部筋板的布局，不能照搬老型号的米字筋或者井字筋，要结合整机的切削载荷分布，主轴端切削时的冲击力主要传递到床身中部靠近立柱连接的位置，所以这个区域的筋板密度要适当提高，筋板厚度不用盲目加厚，通过调整筋板的倾斜角度，把竖直方向的切削力分散到床身四周的侧壁上，避免局部应力集中导致长期使用后导轨安装面变形。床身底部的安装支脚位置要对应车间混凝土地基的预埋螺栓孔位，每个支脚位置要做局部加厚，预留调平螺栓的沉孔空间，同时要考虑二次灌浆的避让槽，不能让床身安装后出现悬空的支撑点。侧壁上的预留孔位要提前规划，包括丝杠螺母座的安装通孔、润滑管路的走线孔、排屑器的连接法兰位，这些孔位如果后期再补特征，很容易破坏内部筋板的受力结构，甚至出现筋板和孔位干涉的问题。导轨安装面的侧面要预留刮研余量，建模时要把压板、镶条的安装槽一起做出来，槽的宽度公差要和后续选用的导轨压板尺寸匹配，不能出现槽宽过大导致压板锁紧后窜动的问题。床身的排屑斜面角度要控制在合理范围，角度太小切屑容易堆积，角度太大会挤占内部筋板的布置空间，通常斜面和水平面的夹角不小于三十度，同时斜面下方也要布置辅助筋板，避免排屑区域因为长期受切屑冲击、切削液浸泡出现变形。建模过程中每做完一个主要特征就要做一次干涉检查，尤其是内部筋板和预留孔位、安装凸台的位置，很多新手建模时容易只看外表面，最后装配时才发现筋板挡住了管路孔或者螺栓过孔，返工修改特征树会浪费大量时间。另外床身两端的行程限位块安装凸台要和导轨的行程极限位置对应，凸台的高度要保证限位开关触发时滑座不会撞到床身侧壁，同时凸台位置要做局部加强，避免滑座超程撞击时把凸台撞断。整个结构建模完成后，要做一次简化的受力仿真验证，模拟满负荷切削时床身的变形量，把变形量控制在导轨安装面允许的平面度误差范围内，如果局部变形量超标，再针对性调整对应位置的筋板厚度或者角度，不用整体增加壁厚，那样只会无谓增加铸件成本，还会提高铸件铸造时的缩孔缺陷概率。
