缝纫机锁线机构分体式结构设计

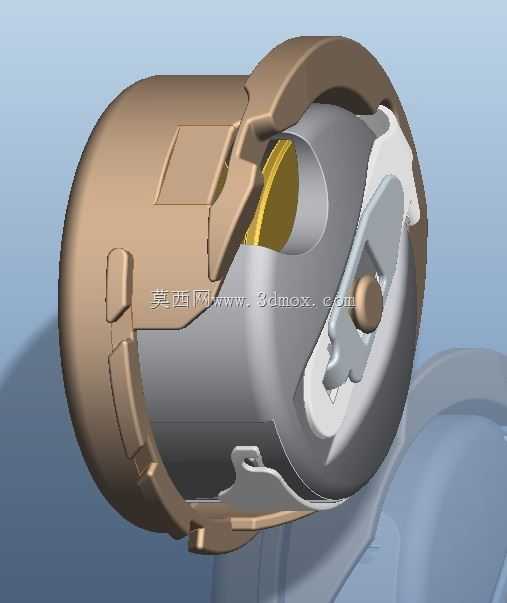

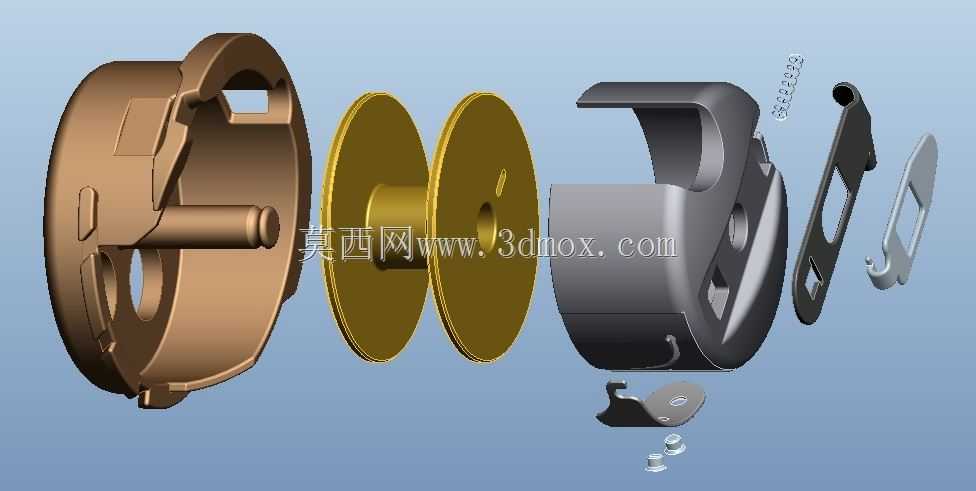

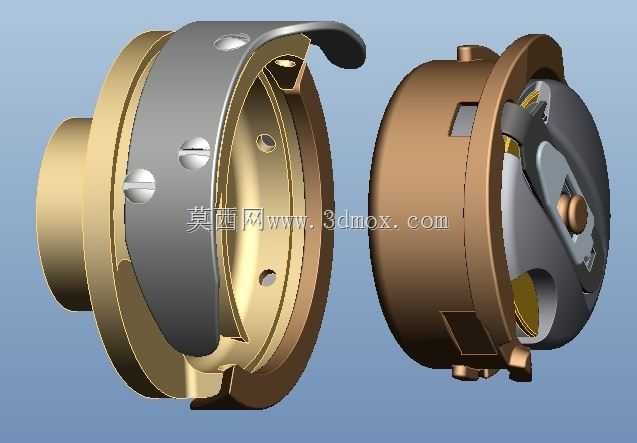

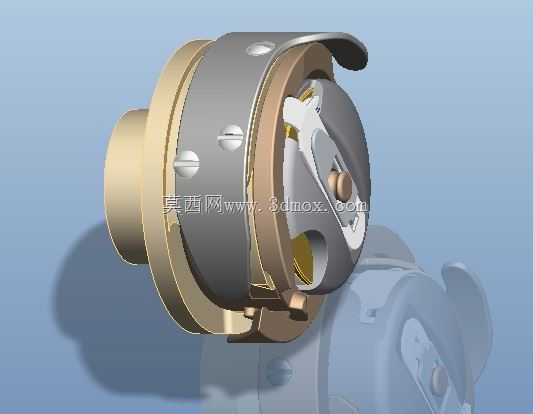

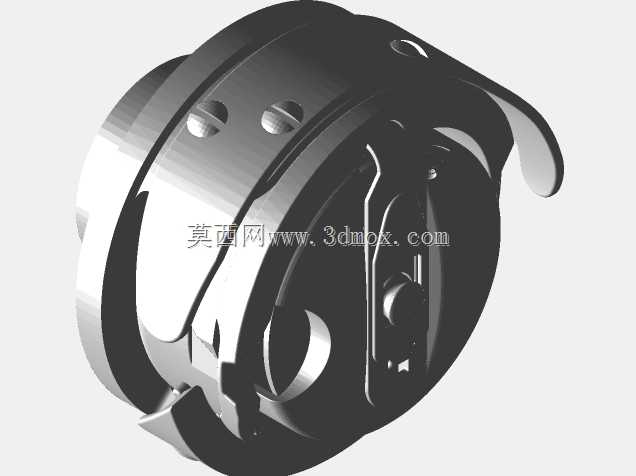

在工业缝纫与家用缝纫设备的成缝系统里，锁线机构是决定线迹成型稳定性、缝料适配范围的核心执行构件，日常作业中承担着勾住面线线圈、引导底线完成交织、形成锁式线迹的关键作用，不管是薄料家纺缝制、厚料皮革加工还是成衣批量生产场景，锁线机构的配合精度直接影响缝纫作业的断线率、线迹平整度与连续作业时长。本次呈现的锁线机构采用分体式装配结构，拆分状态下可清晰观察到内外梭床、梭壳、摆梭、压线弹片、定位卡扣等核心构件的配合关系，外层梭架采用耐磨铜合金材质设计，兼顾高速运转下的耐磨性与导热性，避免长时间连续作业出现的热变形卡滞问题；内侧弹片采用淬火不锈钢材质，通过两颗沉头螺钉固定在梭架基准面上，可通过螺钉旋入深度调整压线弹力，适配不同粗细缝线的张力需求。建模过程中首先确定梭床的安装基准轴径，匹配常见工业平缝机的下轴安装公差，预留0.02mm的轴向窜动间隙，避免运转过程中出现的同轴度偏差导致的跳针问题；先绘制梭架的回转基体特征，通过旋转命令生成主体轮廓后，再切除出摆梭的往复运动轨道，轨道的圆弧曲率严格匹配摆梭的摆动角度，保证摆梭在60度往复摆动行程中无卡滞、无干涉。随后处理梭壳的定位卡扣结构，卡扣的凸起高度与安装槽的深度采用过渡配合设计，保证梭壳装入后无径向窜动，同时方便日常作业中快速取出梭壳更换底线。建模时需要重点关注梭尖的勾线位置尺寸，梭尖与机针的运动间隙控制在0.05-0.1mm区间，间隙过大会导致勾线失败出现跳针，间隙过小则容易蹭伤机针或者缝线，引发断线故障。分体结构的设计也方便后续维护时的拆解清理，缝纫作业中产生的布屑、线毛容易堆积在梭道内，定期拆解清理可有效延长机构使用寿命，建模时各个配合面的倒角、退刀槽都按照实际机加工工艺要求设计，避免出现无法加工的直角尖角特征，保证模型可直接对接生产工艺环节。
