六轮摇臂式火星表面探测漫游车结构

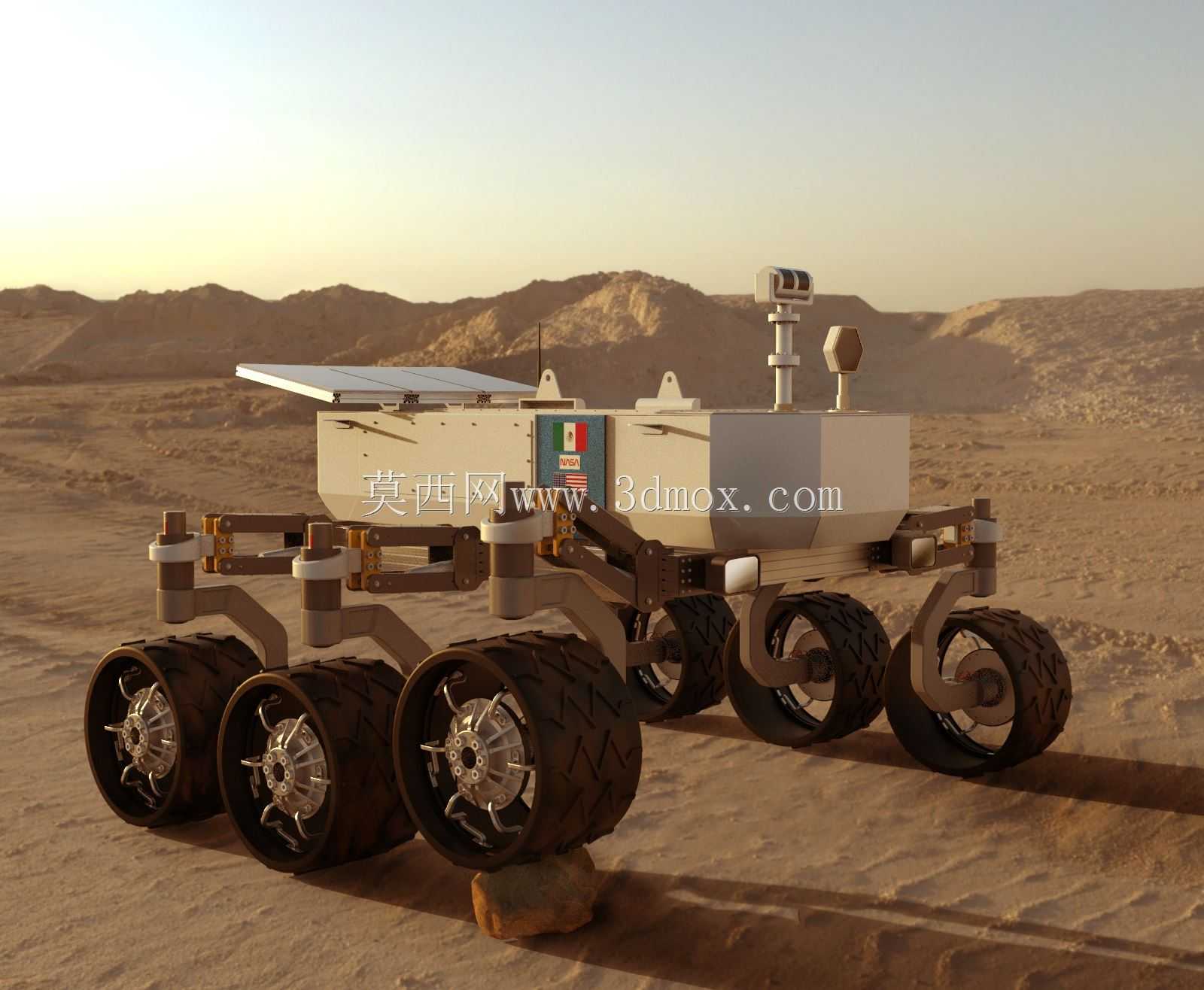

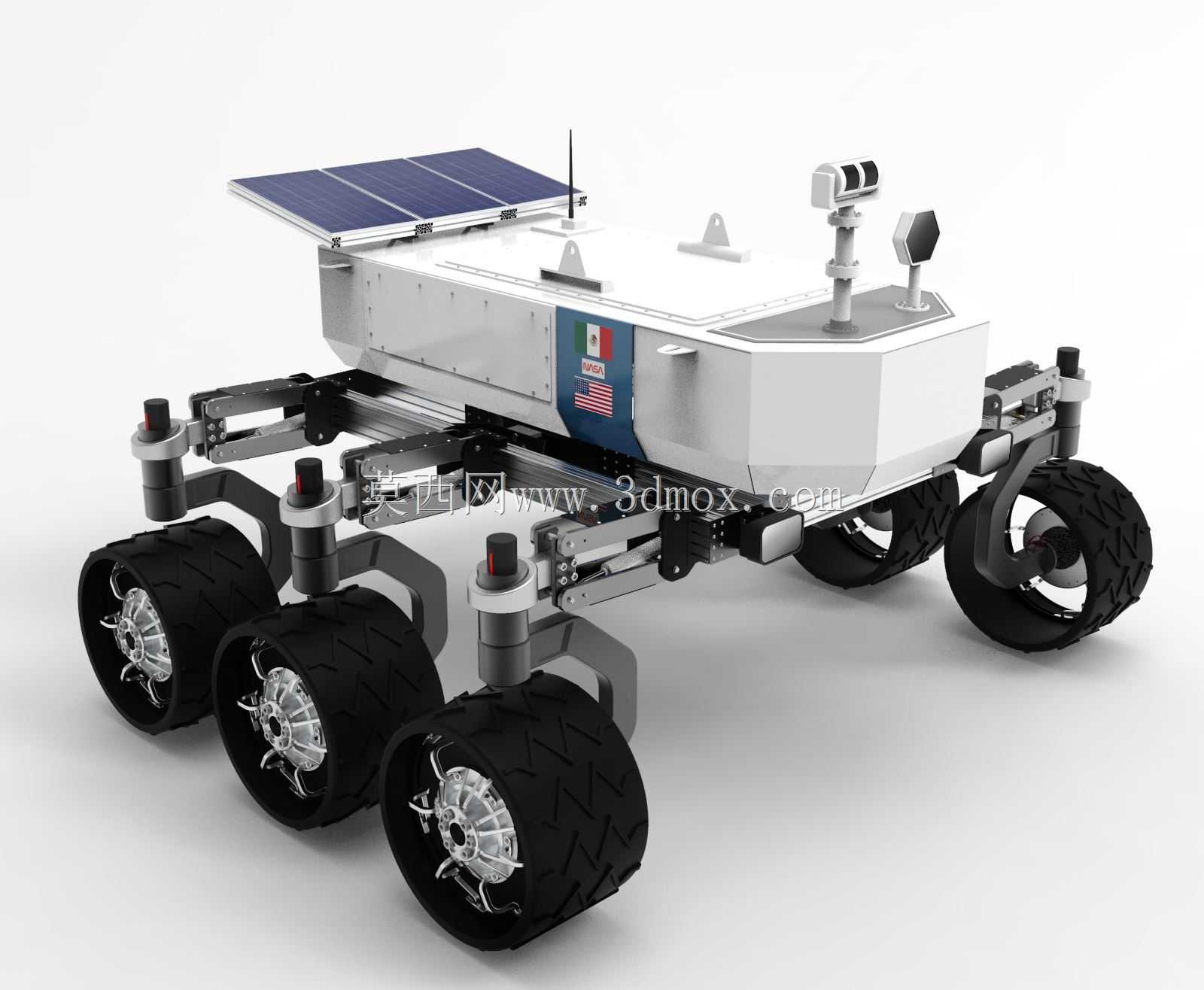

　　这款六轮摇臂式星球探测行走机构，主要面向地外天体表面无人探测场景设计，可在松软沙土、砾石遍布的低重力星球表面完成长距离移动、载荷搭载、探测仪器布设等作业任务，是深空探测领域地表移动探测平台的典型构型。从功能特性来看，该构型采用主副摇臂铰接的悬架结构，每个车轮都具备独立驱动能力，前轮与后轮额外设置转向自由度，可实现原地转向、越障爬坡、轮腿复合蠕动脱困等动作，能越过直径接近车轮半径的石块，攀爬坡度超过30度的松散沙土坡，同时悬架结构可在行驶过程中始终保证六个车轮与起伏地表保持有效接触，避免单轮悬空导致的牵引力损失，车身上部预留的平整安装面可搭载太阳能帆板、导航相机、多光谱探测仪、通信天线等载荷，设备舱采用密封式结构设计，可容纳测控单元、

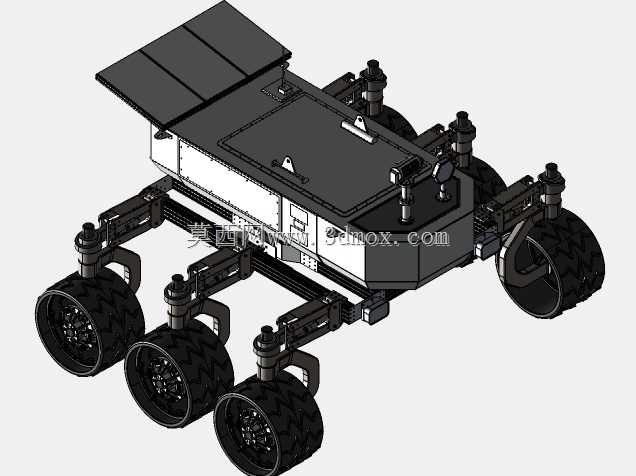

　　电源模块、温控组件等核心机载设备。建模过程中先从行走系统的硬点参数入手，先确定整车的轮距、轴距、摇臂铰接点的位置边界，保证整车在极限越障姿态下车身倾角不超过机载设备的工作允许范围，同时控制整车质心位置在悬架的稳定支撑多边形内，避免爬坡或侧倾时发生倾覆。第一步先绘制单个车轮的结构，包括轮毂、轮辐、带防滑齿的橡胶胎面，胎面花纹针对低重力松散沙土的附着特性做了优化，增大接地面积的同时提高扒土能力；随后搭建摇臂悬架的杆系结构，通过配合约束模拟各铰接点的转动自由度，验证悬架的上下跳动行程是否满足地形适应要求；之后搭建车身主承载舱的结构，根据内部设备的安装尺寸预留安装位，确定太阳能帆板的展开角度、各类传感器的安装高度与视野范围，

　　保证导航相机的视野无遮挡，通信天线的转动范围不受周边结构干涉；最后完成各部件的装配校验，检查车轮转向时与悬架、车身的间隙，摇臂摆动时的运动干涉情况，确认所有运动部件的活动边界都在设计范围内。该结构的设计核心是在有限的重量约束下，最大化地形适应能力与行驶可靠性，所有铰接位置都预留了密封与润滑结构的安装空间，车身外壳做了圆角过渡处理，避免地外环境下的尖锐棱角导致的热应力集中，同时整体结构采用模块化拆分设计，各轮组、悬架段、设备舱都可单独拆分装配，便于后续的维护与部件迭代。
