水产加工用鱼块气动施压成型设备

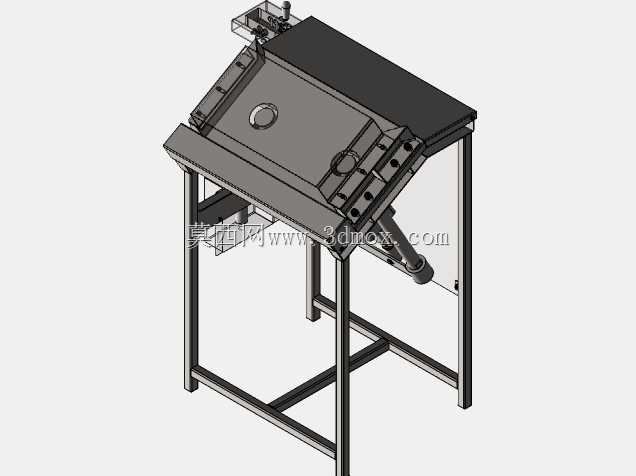

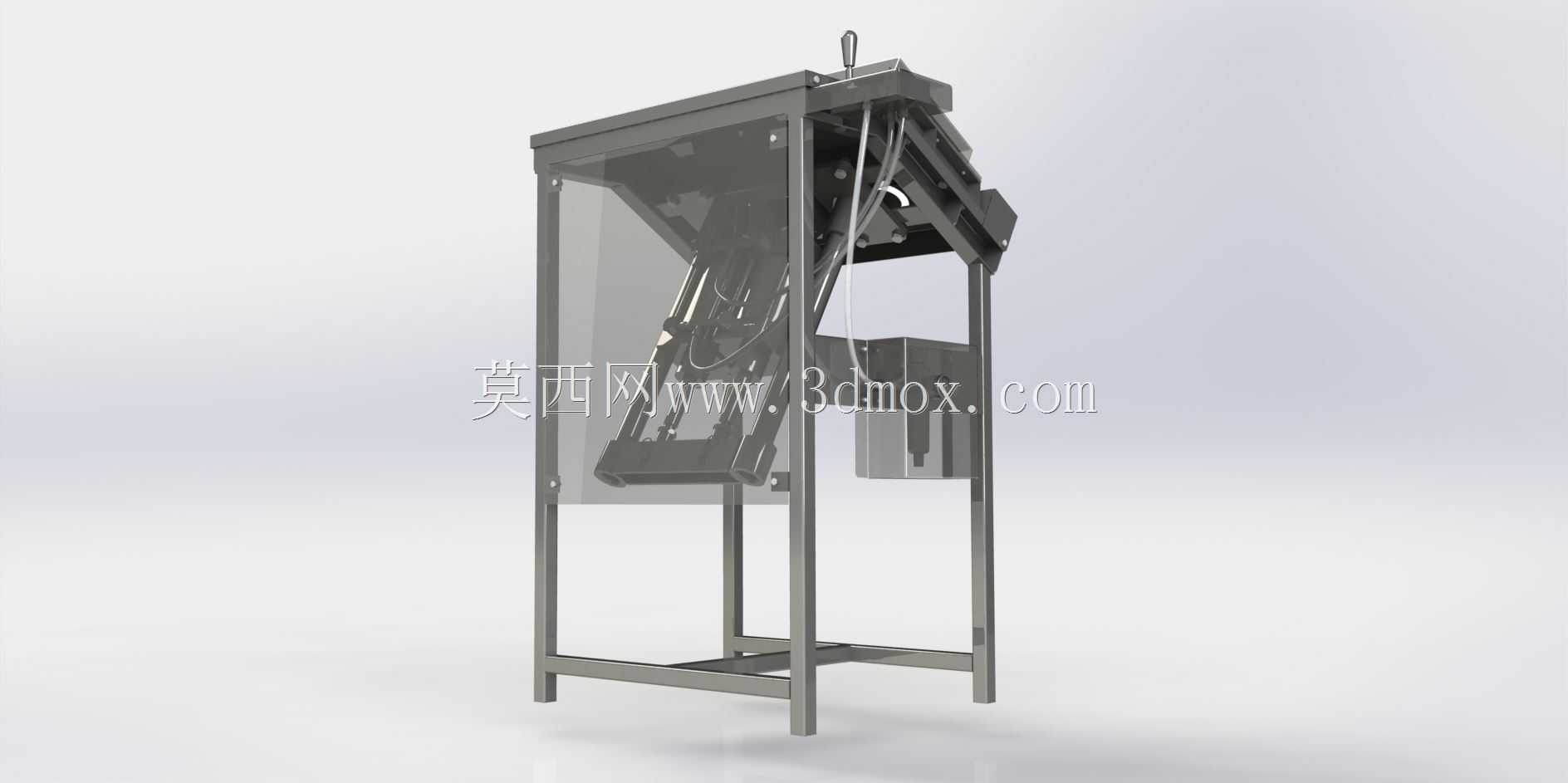

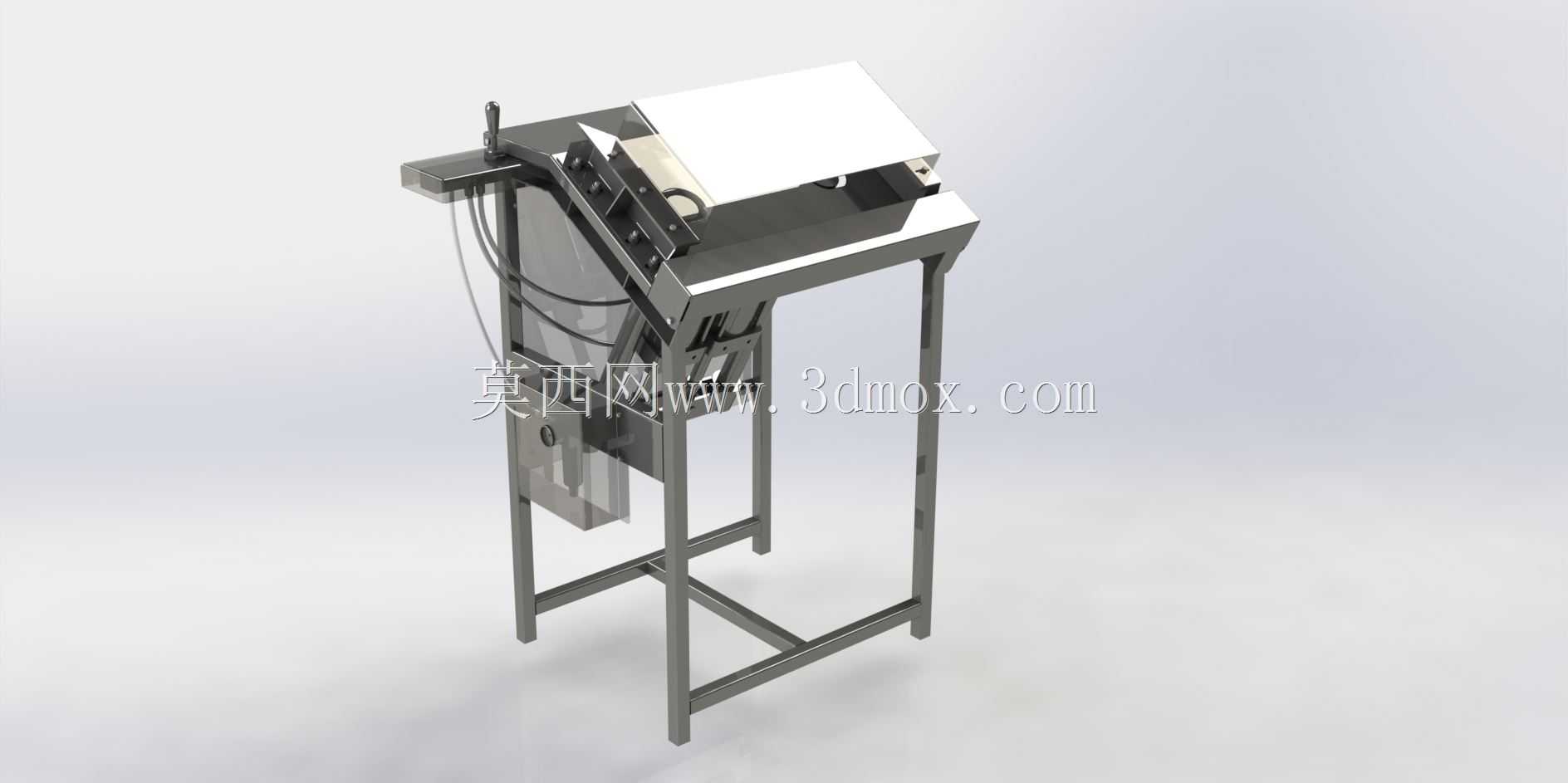

这款设备主要应用于水产深加工产线的鱼块定型工序，在鱼糜制品、分割鱼块的预处理环节中，通过恒定的气动压力将松散的鱼料压制成规整块型，方便后续的速冻、分装、切割工序开展，相比传统手动压块的作业方式，施压压力均匀，成型后的鱼块密度一致，不会出现局部松散导致的冻品碎裂问题，适配中小型水产加工车间的工位布局。设备整体采用立式方管机架结构，四条支撑腿通过横向方管焊接形成稳定的支撑框架，安装时仅需保证机架底部四个支脚处于同一水平面即可，无需额外浇筑固定基础，整体占地尺寸适配常规车间1.2米宽度的工位通道，设备操作面高度匹配成年操作人员站立作业的手肘高度，无需额外配置垫高工作台。设备的施压执行组件采用倾斜式安装布局，压合工位设置有导向滑轨，保证压头运行过程中无偏摆，施压行程通过气动回路的调压阀控制，可根据不同鱼块的成型需求调整输出压力，避免压力过大将鱼料中的水分过度挤出影响成品口感，也不会因压力不足导致成型块松散。进料端设置有倾斜导料板，压合完成后的鱼块可顺着导料板滑落到接料托盘，减少人工取料的动作幅度。建模过程中先绘制机架的方管焊接框架，通过焊件模块生成各段方管的切割轮廓，提前预留出气动元件的安装孔位，再逐一搭建施压组件的导向轴、气缸安装座、压头结构，导料板与接料平台的钣金件通过钣金模块绘制折弯轮廓，装配时先将机架作为固定基准件，依次装配导向组件、气动元件、护罩结构，最后完成管线的排布建模，所有配合面的公差按照常规机械加工的自由公差设置，干涉检查时重点确认压头全行程范围内无结构磕碰，气动管线的排布避开压头运动路径，避免长期运行过程中管线被磨损。设备的护罩采用薄不锈钢板折弯成型，覆盖传动与气动组件的外露部分，满足食品加工车间的卫生清洁要求，日常维护时仅需拆开护罩即可对调压阀、导向轴进行清洁与润滑，无需拆解主体机架结构。
