快开式耐压密封圆形人孔舱门结构

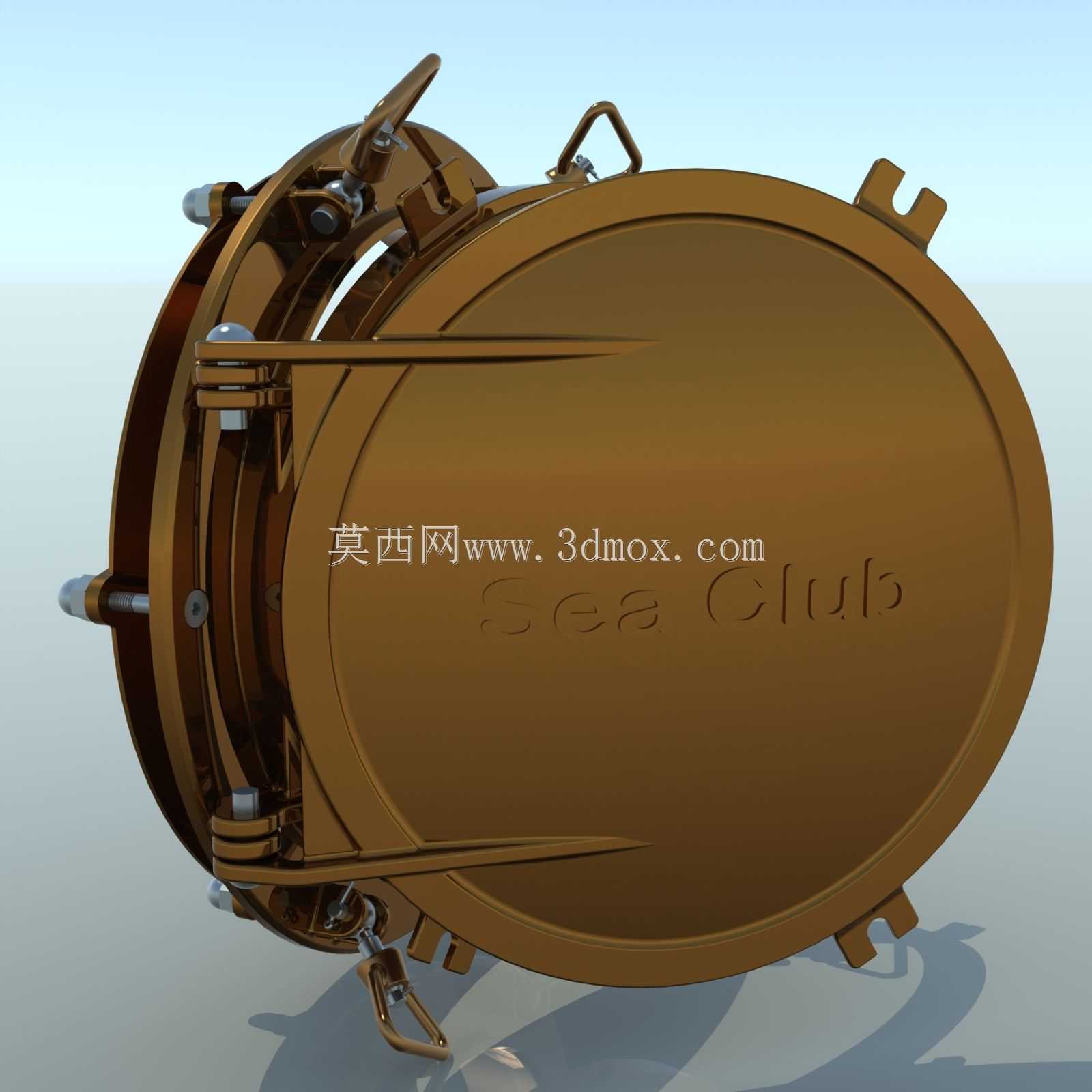

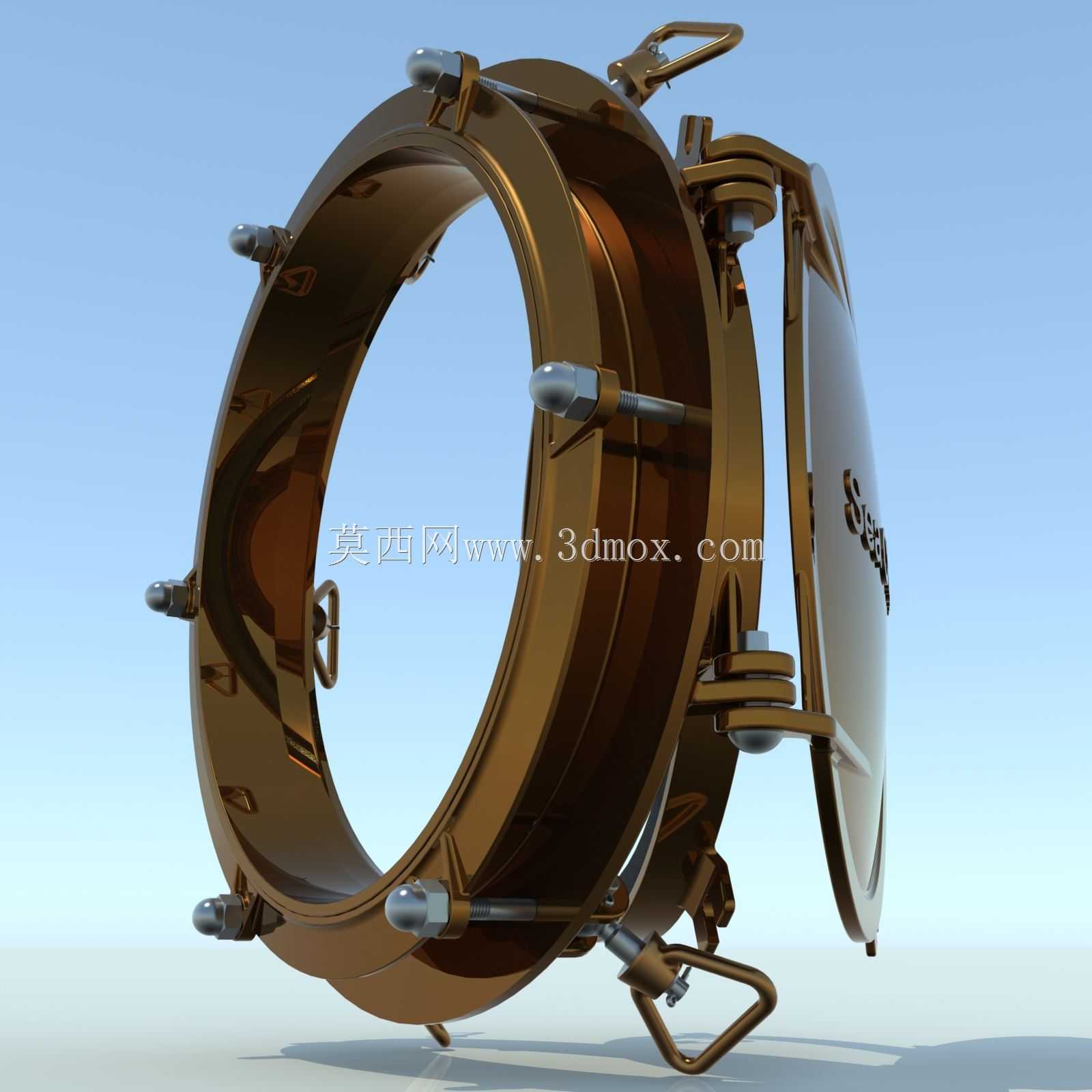

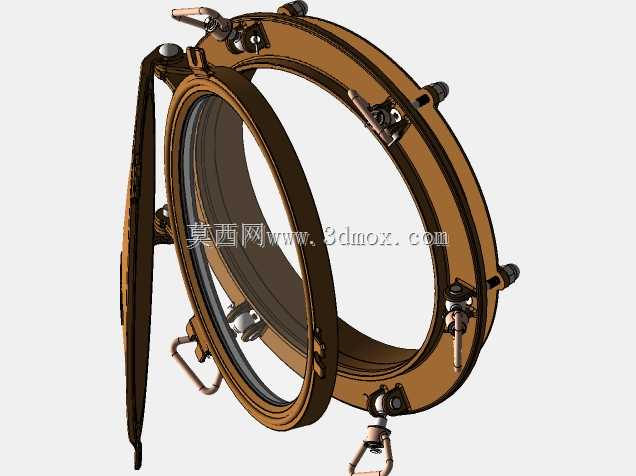

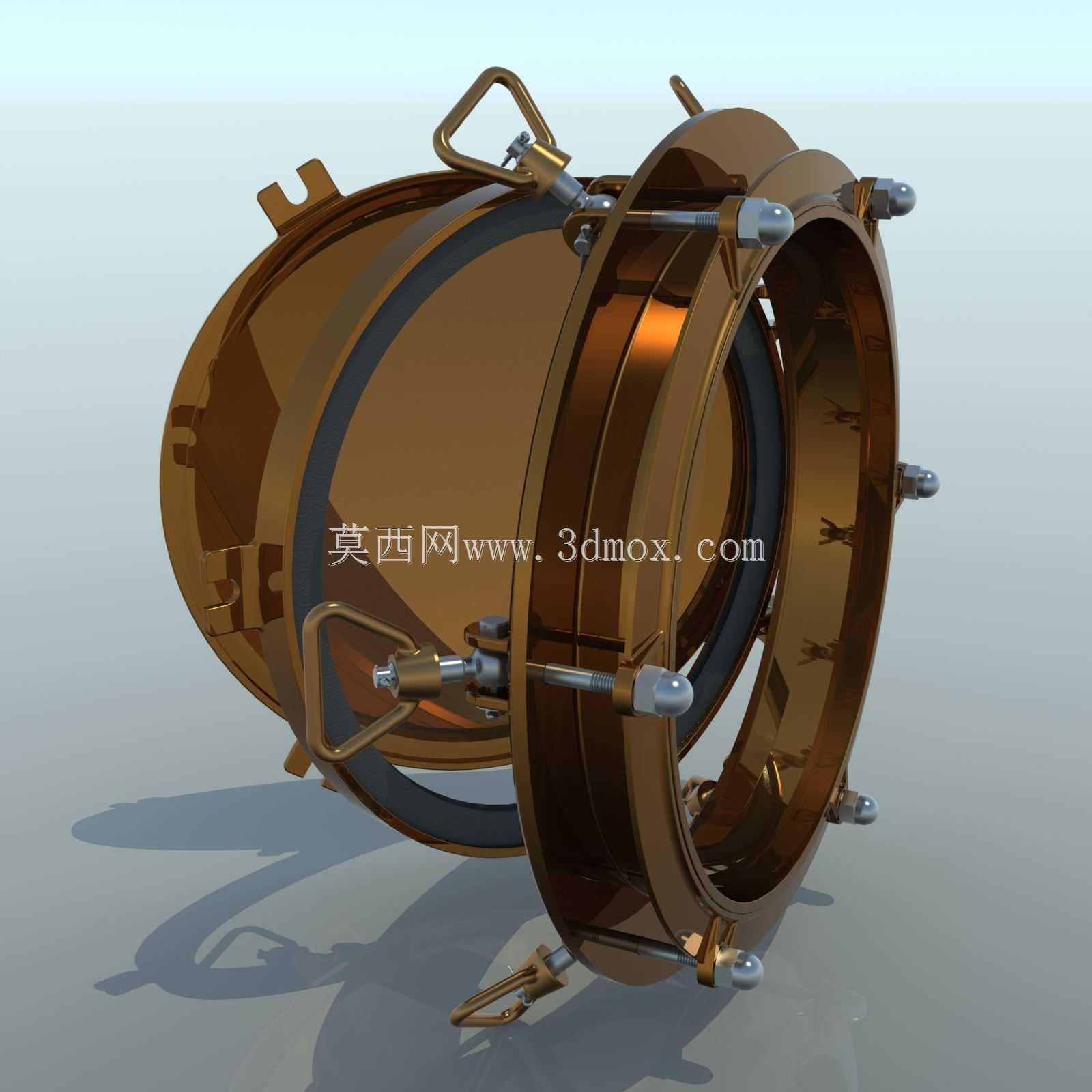

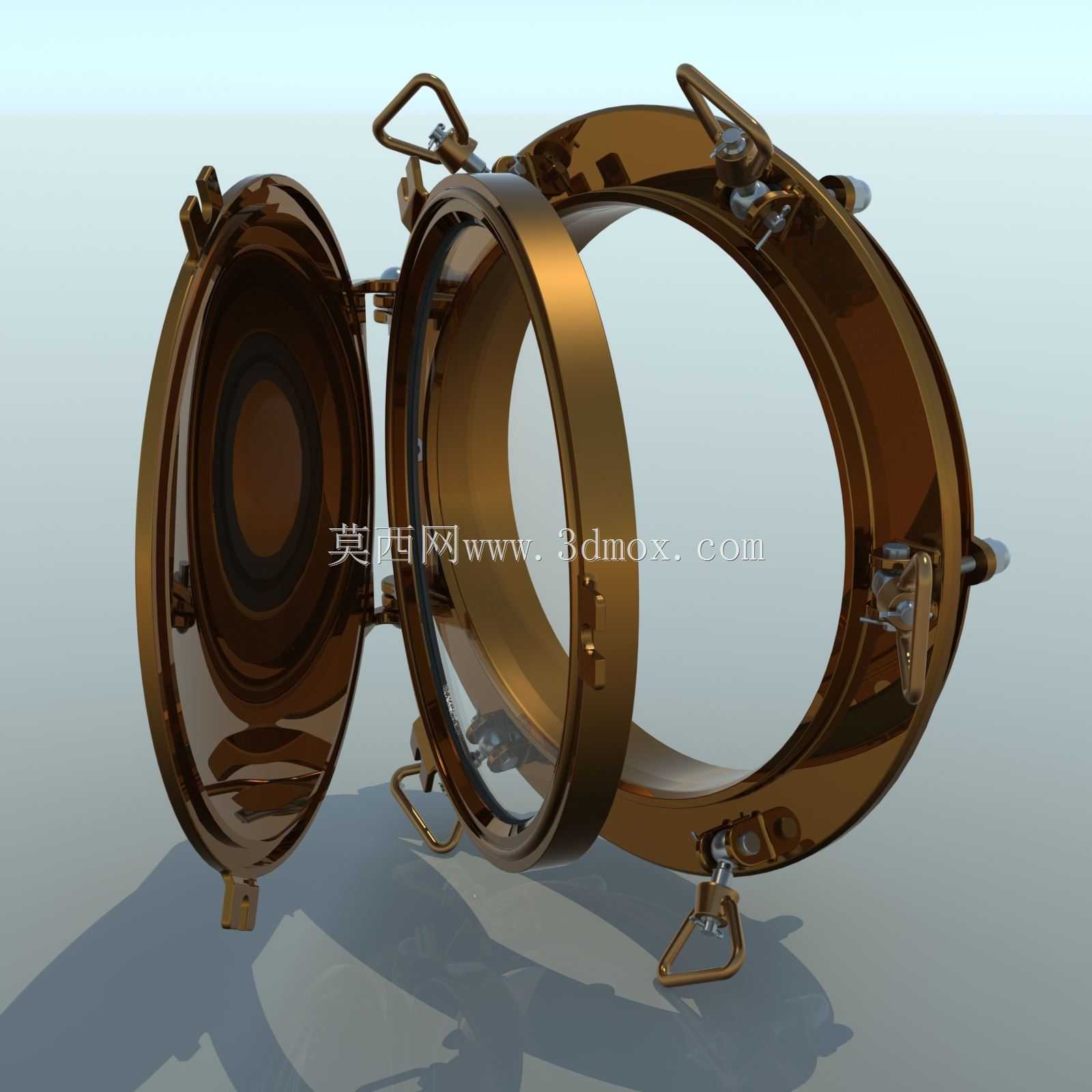

这类快开式圆形密封舱门，主要应用在承压罐体、深海探测设备舱、特种密闭舱室的人员或物料通行口位置，日常处于密封锁止状态，需要开启时无需拆卸大量螺栓，操作效率远高于传统法兰螺栓连接的人孔结构。实际使用中，该结构需要同时满足承压密封、快速启闭、耐环境腐蚀三类核心需求，比如在承压罐体上使用时，要耐受内部介质的压力冲击，密封面不能出现渗漏，在海洋类设备上使用时，还要抵御盐雾对金属构件的腐蚀，因此整体采用铜合金材质做表面处理，既保证结构强度，也提升抗腐蚀能力。从结构设计来看，主体采用双圈同轴式布局，固定圈焊接在舱壁开孔位置，活动门体通过侧边铰接结构与固定圈连接，周向均匀布置的快开压扣是核心锁止部件，每个压扣都带有偏心锁紧结构，扣合后通过扳动手柄就能产生足够的压紧力，将门体上的密封胶圈紧紧压在固定圈的密封端面上，周向布置的吊环结构一方面用于舱门整体吊装对位，另一方面也可作为外部附件的挂载点。建模过程中，首先在草图层面绘制固定圈与门体的同轴圆形轮廓，确定通径尺寸与安装法兰的边界宽度，固定圈的安装法兰预留均匀的螺栓过孔，用于和舱壁做焊接或螺栓连接，安装边界需要匹配舱壁的开孔尺寸，保证法兰贴合面的平面度满足密封要求。之后绘制铰接支座的结构，确定门体的旋转轴心位置，要保证门体开启时不会和周边结构产生干涉，旋转阻尼要适配门体重量，避免开启后出现自行晃动的情况。周向的快开压扣采用阵列方式完成建模，单个压扣先绘制偏心凸轮、锁钩、手柄的单体结构，验证锁紧行程与压紧力的匹配关系后，沿固定圈周向做等距阵列，保证每个压扣的压紧力均匀分布在密封面上，避免局部压紧力不足导致密封失效。门体内侧的密封槽尺寸要匹配选用的O型或唇形密封圈的线径，槽深与槽宽的公差需要控制在合理范围，既保证密封圈安装后不会脱出，也能在压扣锁止时让密封圈产生足够的压缩变形量，填充密封面的微观间隙。最后完成表面处理的外观渲染，还原铜质金属的质感与反光效果，验证整体结构的装配间隙，确保所有活动部件在启闭过程中不会出现卡滞，锁止状态下各受力部件的应力分布在材料许用范围内。
