折叠式船用螺旋桨结构设计

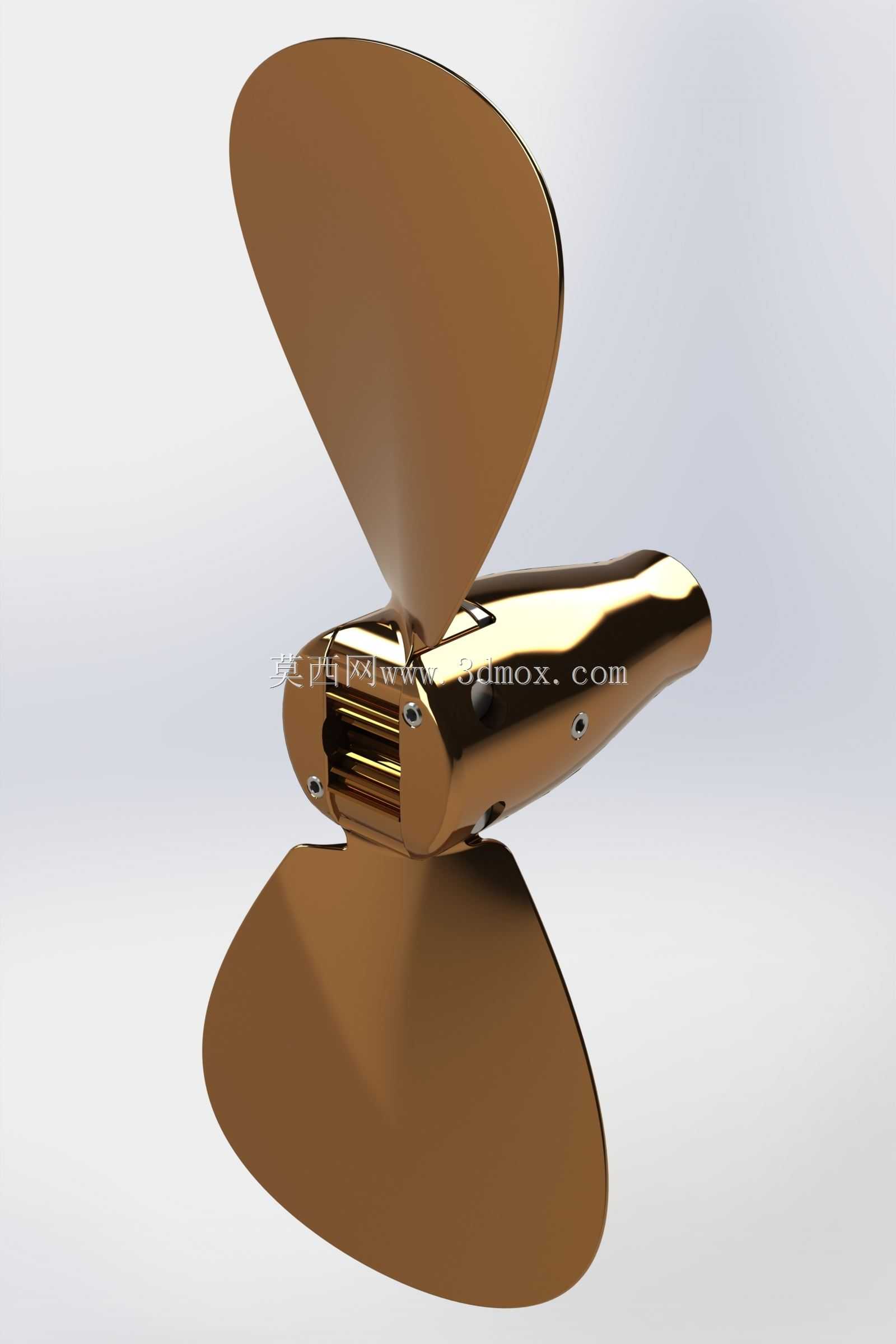

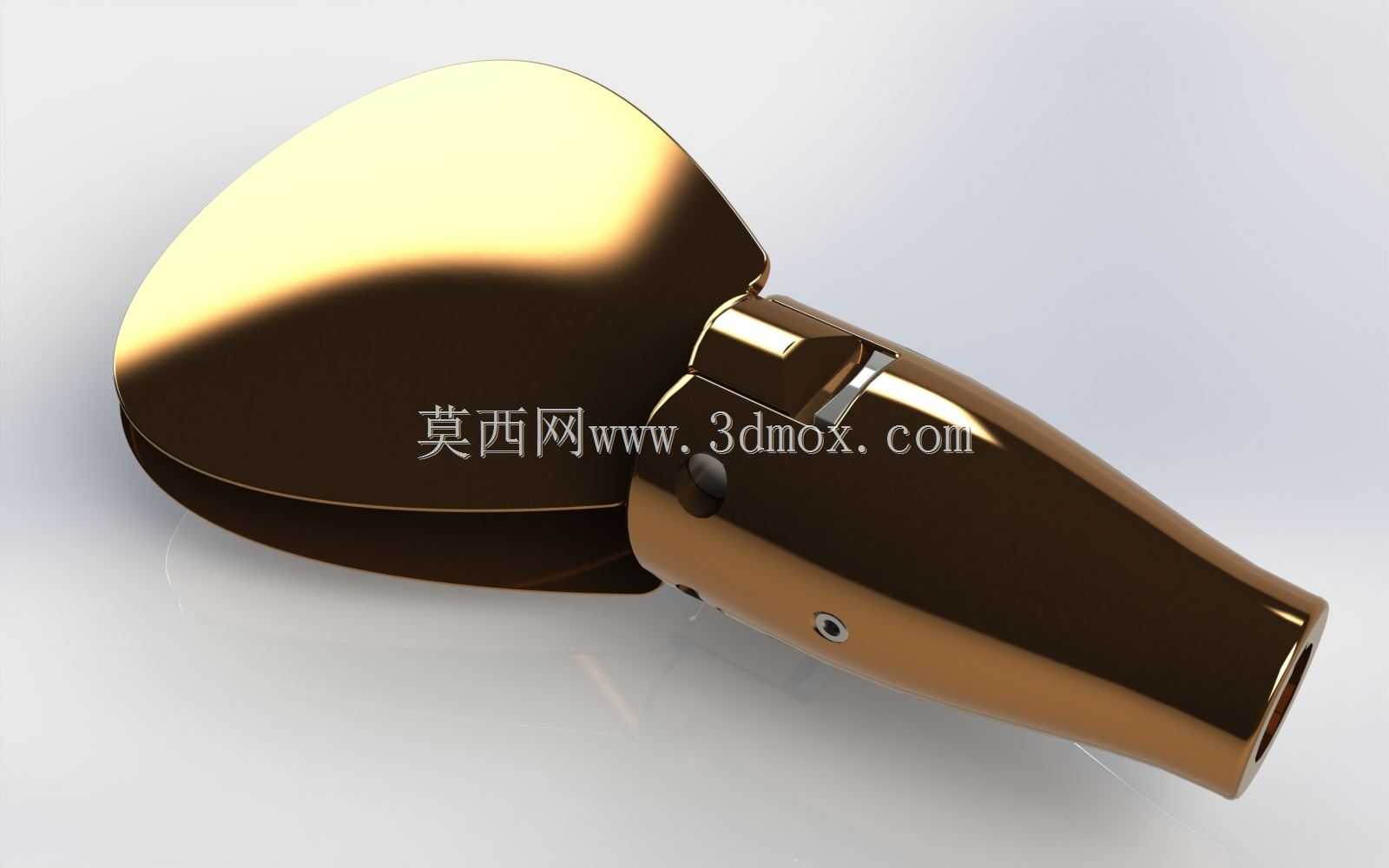

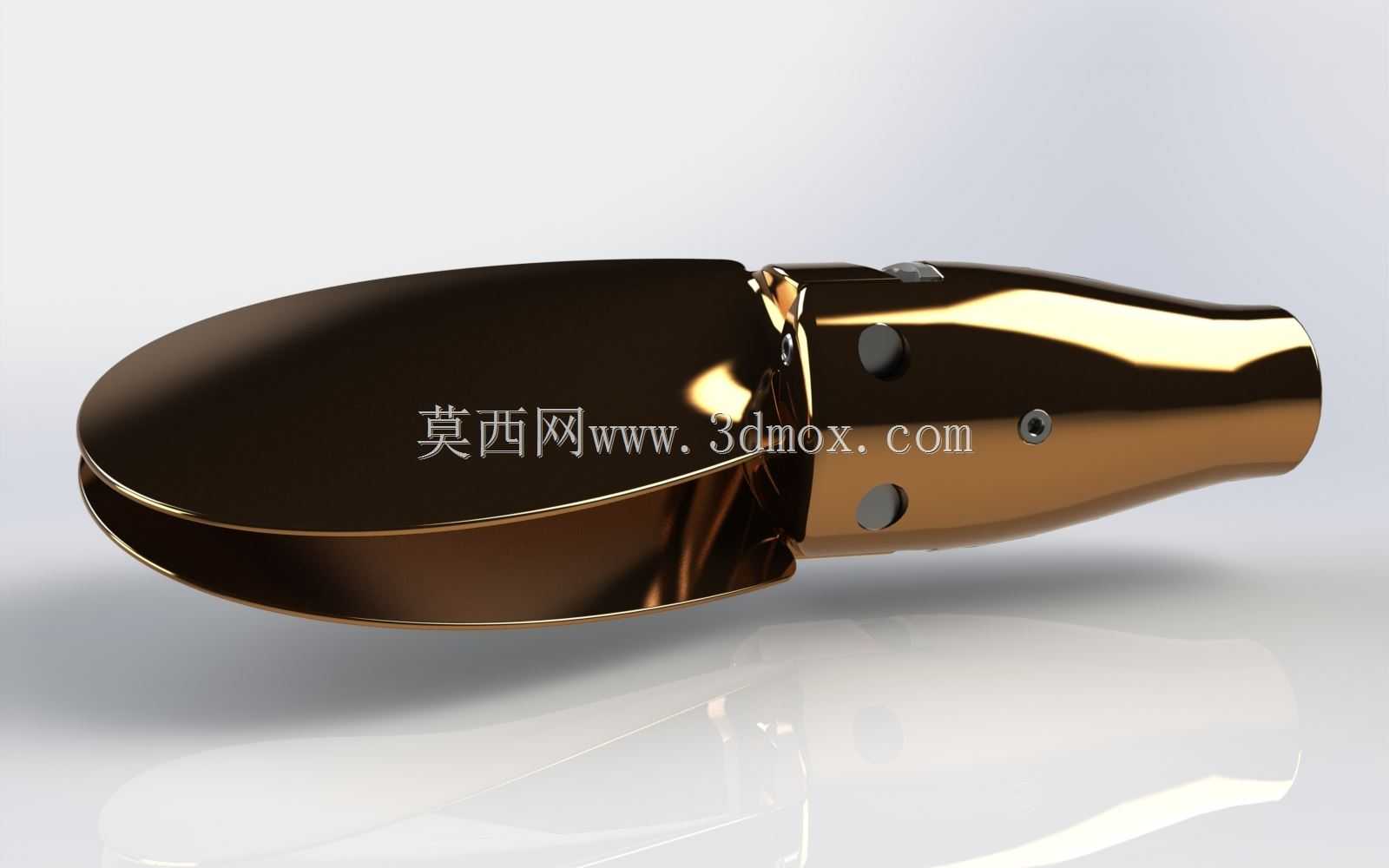

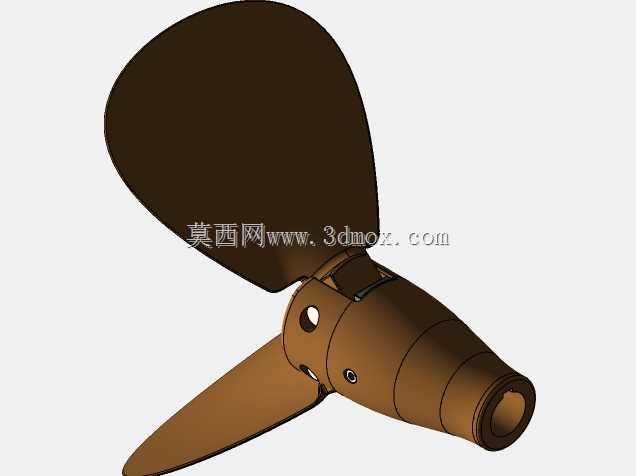

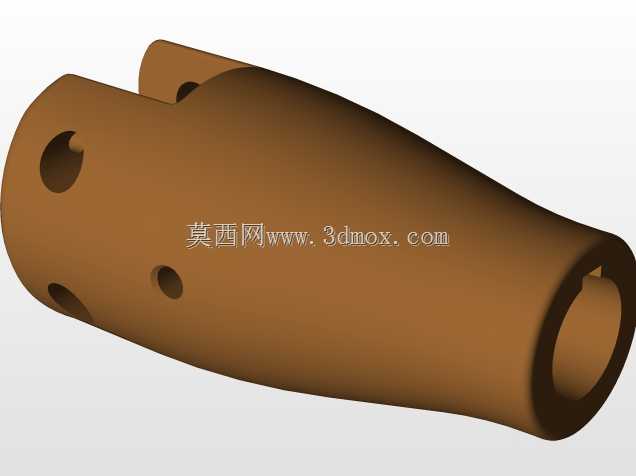

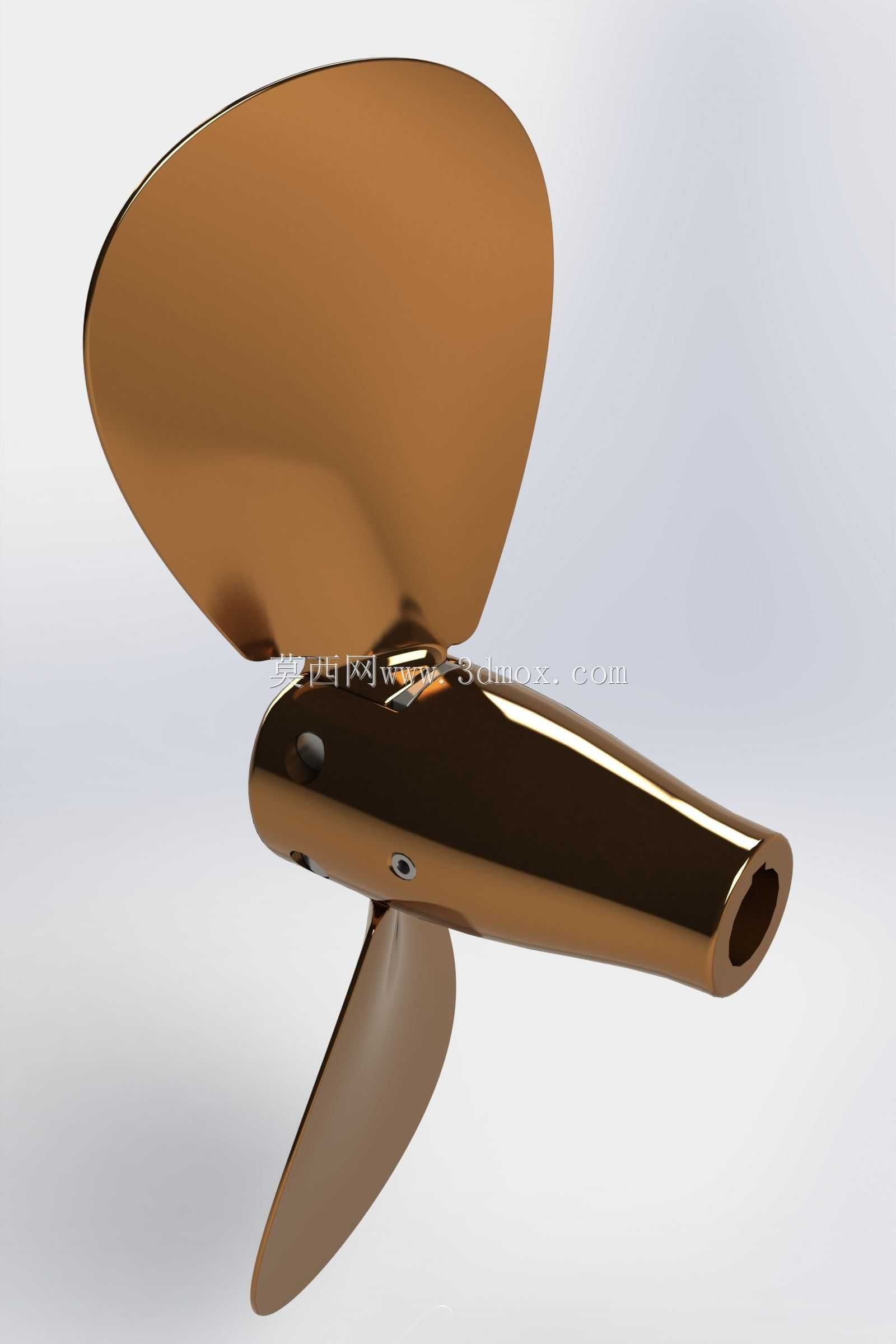

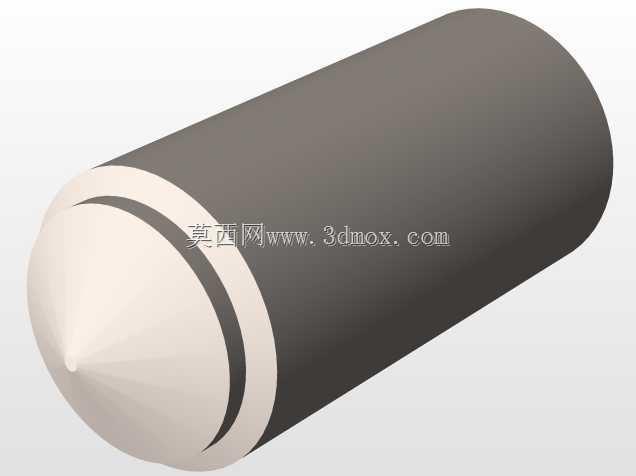

这款折叠式螺旋桨主要适配小型休闲船舶、折叠式皮划艇、便携动力艇的舷外动力输出场景，日常航行时桨叶在离心力作用下自动展开，提供稳定的水动力推进效率，当船舶处于拖行、停泊收纳状态时，桨叶可顺着水流方向自动折叠收拢，大幅降低航行拖带阻力，同时避免桨叶突出剐蹭岸堤、收纳舱内壁或是水下障碍物，相比固定桨叶的同规格产品，收纳状态下的径向占用尺寸可缩减40%以上，非常适配需要频繁转运、便携收纳的小型水上载具。从结构设计逻辑来看，桨毂内部集成了桨叶转轴与限位结构，每片桨叶的根部都做了圆弧过渡的轴颈设计，与桨毂的安装槽间隙控制在0.02mm以内，既保证桨叶转动折叠时无卡滞，又能避免工作状态下出现过大的窜动间隙影响推进效率；桨叶的翼型截面参考了低速水动力优化曲线，从叶根到叶梢的厚度逐步递减，展开状态下两片桨叶的动平衡精度控制在G6.3级别，高速转动时不会产生额外的振动传导至船体动力端。建模过程中先绘制桨毂的主体回转轮廓，确定内部转轴孔、安装定位孔的位置与尺寸边界，其中与动力输出轴配合的内孔公差按照H7级精度设计，安装端面预留了0.5mm的密封垫片安装槽，避免航行时水液渗入桨毂内部锈蚀转轴结构；之后单独绘制单片桨叶的曲面，通过投影翼型曲线、放样生成曲面后做曲率连续检查，确保桨叶表面无凹凸拐点，避免工作时产生紊流增加阻力，完成单片桨叶建模后通过环形阵列生成另一支桨叶，再添加转轴与限位块的细节结构，最后做整体的干涉检查，验证桨叶从折叠收拢到完全展开的全行程中，不会与桨毂外壳、相邻桨叶发生碰撞。安装边界上，桨毂的轴向总长度控制在120mm以内，最大展开直径为220mm，适配输出轴直径15mm的小型舷外机、电动船用动力单元，安装时仅需将桨毂套入动力输出轴，通过端面锁紧螺母固定即可，无需额外的复杂定位结构，日常维护时仅需定期在桨叶转轴处涂抹防水润滑脂，即可保证折叠结构长期工作无卡滞。
