室内消火栓角式截止连接阀结构设计

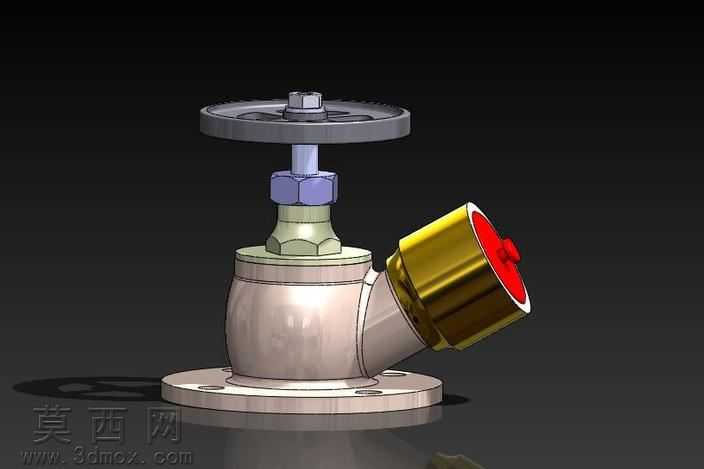

本作品为消防供水系统配套的角式消火栓连接阀三维建模成果，建模过程严格遵循室内消火栓接口的通用尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。建模初期先梳理阀门的功能逻辑：该阀需实现手动启闭控制、侧向外接软管接口、法兰底座固定安装三大核心功能，因此将整体结构拆分为法兰底座、阀体腔体、阀杆升降组件、手轮操作部件、侧接接口端盖五个独立子零件逐一构建。零件建模阶段，针对法兰底座重点还原螺栓孔的均布定位参数、底座与阀体衔接处的圆角过渡结构，避免应力集中的结构缺陷；阀体腔体部分采用旋转凸台命令构建主体流道，侧向外接接口部分通过拉伸与放样命令实现90度转向的流道过渡，保证内部流道的顺滑性，符合流体输送的结构要求；阀杆组件部分细致构建梯形传动螺纹、密封填料压盖的六角结构、阀瓣的密封面贴合结构，还原阀门启闭的运动逻辑；顶部手轮采用轮辐式结构建模，还原手轮与阀杆的方榫连接结构，保证操作扭矩传递的结构合理性；侧接接口部分还原快接式消防接口的卡扣结构、密封端盖的红色警示标识结构，匹配国内消防水带的通用连接标准。材质与渲染阶段，针对不同部件赋予对应真实材质：阀体部分采用铸造黄铜材质，调整金属粗糙度参数还原铸铜件的亚光金属质感，表面添加细微的铸造纹理提升真实感；手轮采用灰铸铁喷塑材质，呈现深灰哑光的工业质感；阀杆、压盖螺母采用抛光镀锌钢材材质，体现金属亮面的反光效果；侧接接口的锁紧套采用抛光黄铜材质，端盖采用红色阻燃塑料材质，通过材质区分清晰展现各部件的功能分区。渲染阶段采用工作室暗背景环境，添加主辅双光源打光，主光源从侧上方投射突出阀体的金属轮廓与结构层次，辅光源补光消除暗部死黑，添加地面反射效果呈现阀体的投影，最终渲染图清晰展现阀门的整体外观与各部件的装配关系。结构设计上充分考虑实际使用需求：法兰底座的安装尺寸符合室内消火栓的管路对接标准，侧接口的角度设计方便水带快速接驳，手轮的尺寸符合手动操作的施力需求，阀杆的升降行程满足阀门全开全闭的流量控制要求，整体模型无干涉错面，各运动部件可实现模拟装配与启闭动作演示，可用于消防产品结构展示、安装教学演示、产品改型设计的参考使用。
