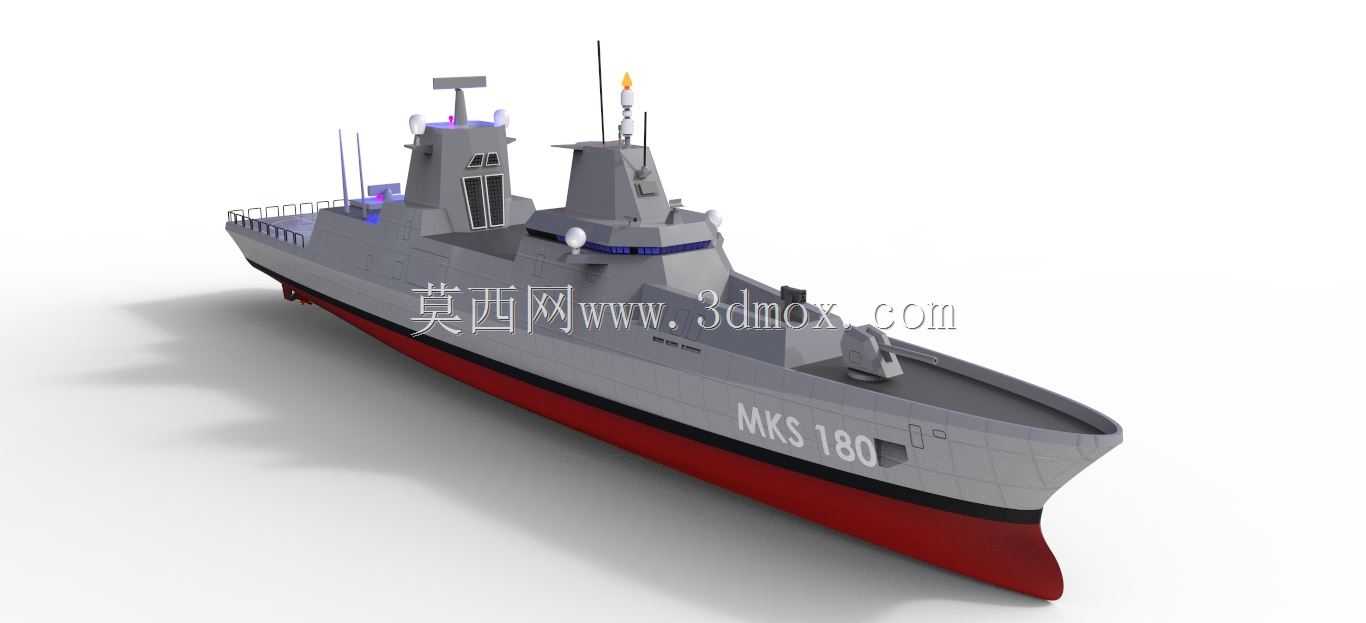

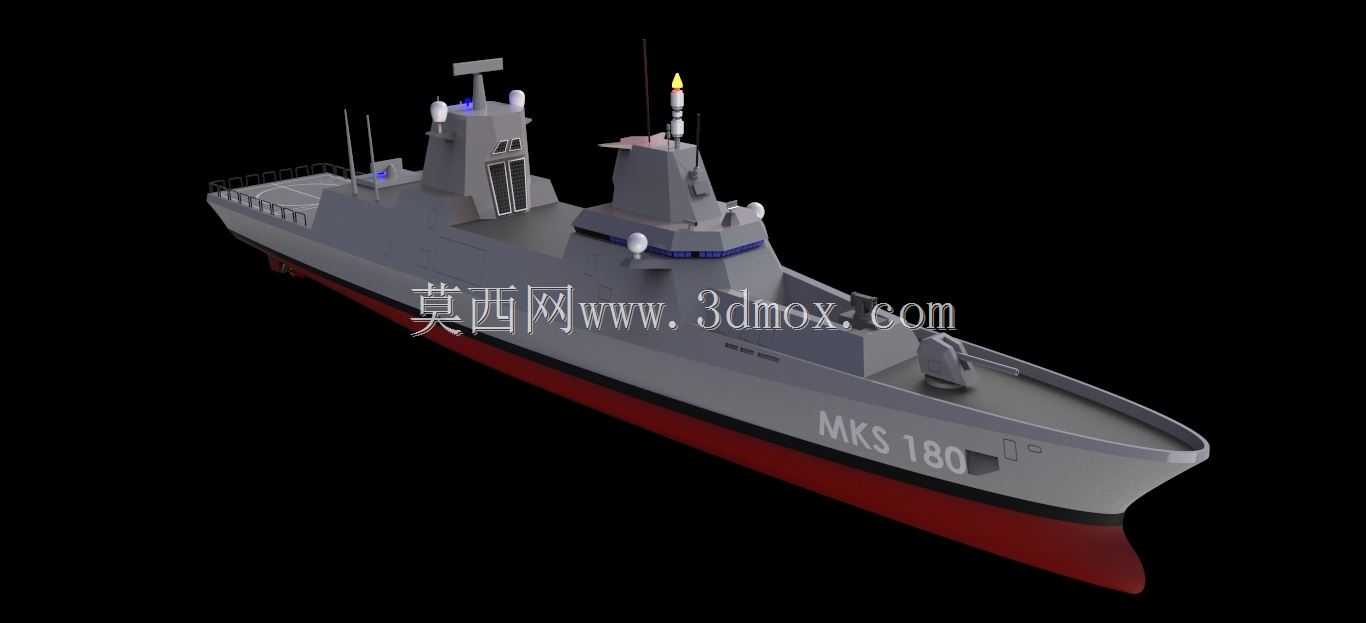

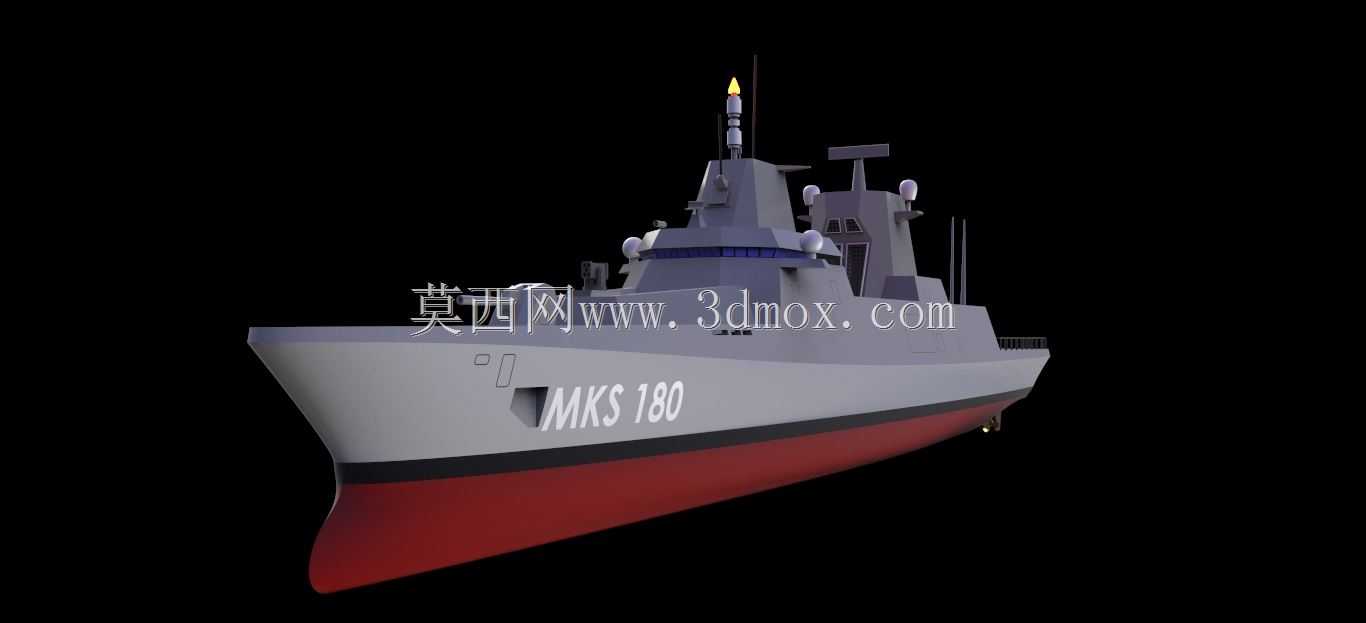

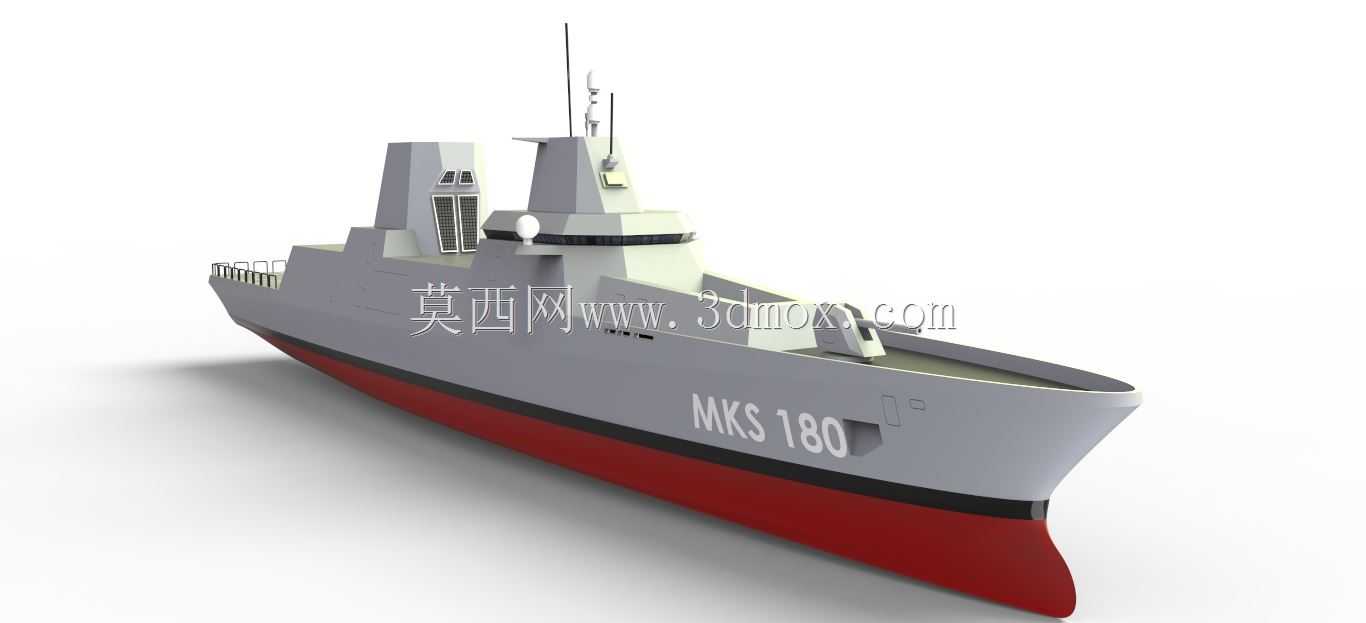

MKS180护卫舰外观结构三维数字模型

做这个护卫舰模型的时候，最先要捋清楚的是实船的应用场景——作为多用途护卫舰，它要承担近海巡逻、编队护航、反潜反舰、对空警戒这些任务，所以建模的时候不能只做个船壳子，上层建筑的雷达阵面、通信天线、舰炮基座、垂发系统的安装位、舷侧的系缆孔、锚穴位置都要对应实船的布置逻辑，不能随便堆部件。首先定外形尺寸边界，按照实船的长宽比拉主船体的基线，先做船体型线，从球鼻艏开始，沿着设计水线、甲板边线逐段扫掠，注意舰艏的外飘角度，还有舰艉的压浪板结构，主船体分三段做曲面：水下部分的红漆区域、水线附近的黑带区域、上层的干舷区域，曲面衔接的时候要保证G1连续，不然渲染的时候会出现棱边断层。

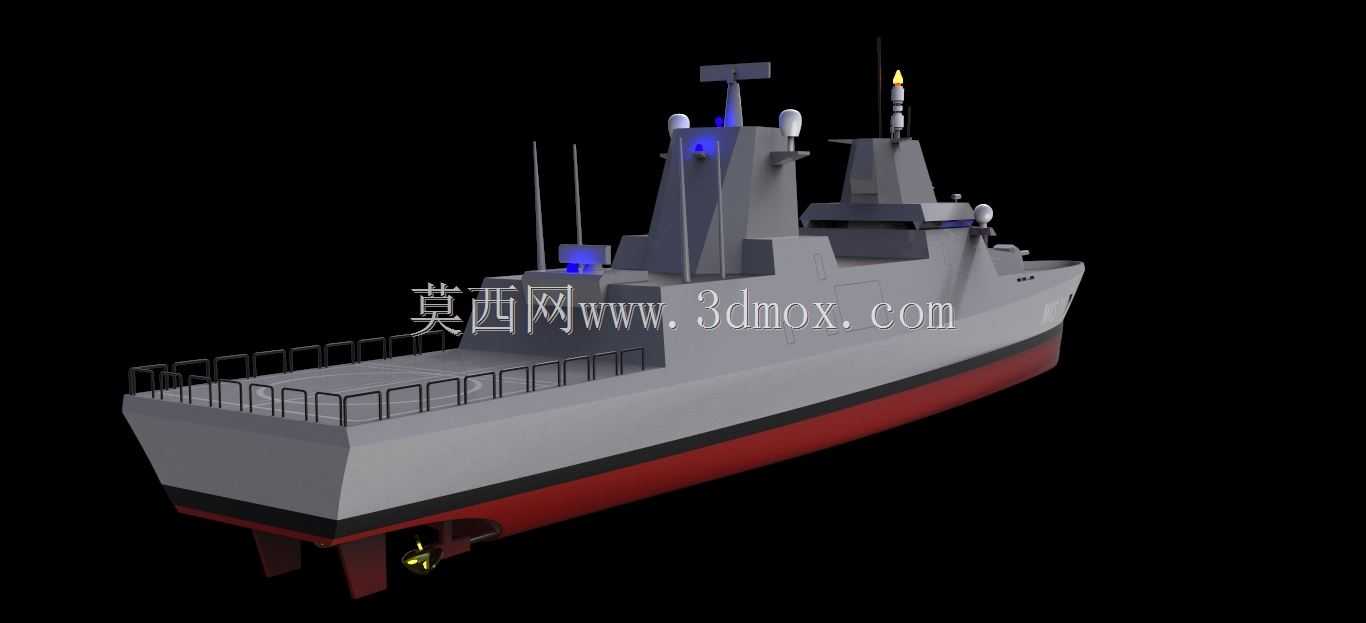

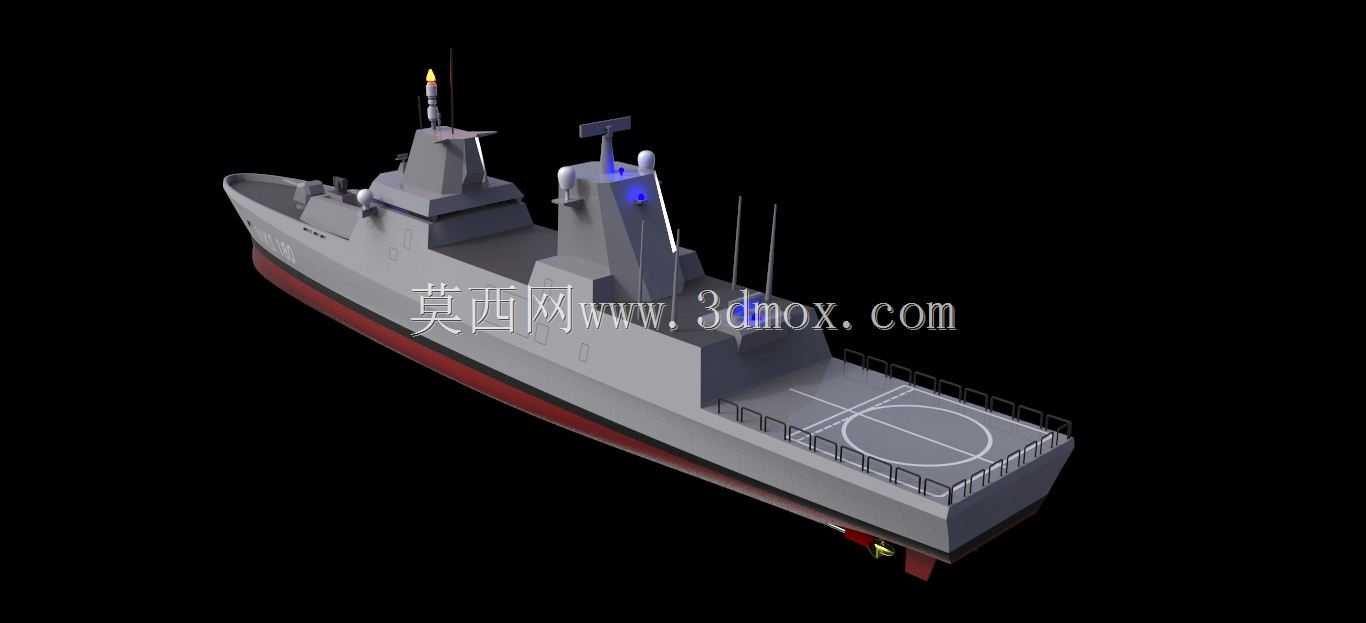

接下来做上层建筑，首先确定主舰桥的位置，要和实船的视线盲区要求匹配，舰桥前窗的倾角、两侧的舷墙结构都要还原，后面的一体化桅杆是重点，上面的雷达罩、通信天线、电子战设备的安装位置要对应实际的设备布置，不能错位，桅杆和舰体的连接部分要做加强筋的结构细节，虽然外观模型不用做内部的骨材，但外部的焊接接缝、舷窗的开孔位置都要准确。然后是武器系统的布置，舰艏的主炮基座、近防系统的安装平台、舰体中部的反舰导弹发射架预留位、艉部的直升机库和起降甲板，起降甲板的防滑网纹路、系留座的位置都要做出来，机库的卷帘门缝隙、两侧的救生设备挂载点也不能漏。

建模的时候先从整体骨架搭基准面，把船长方向的肋位线先画出来，每个肋位的型值点对应好，再用曲面放样生成主船体，之后抽壳做出船体的厚度感，再往上叠加上层建筑的各个分段，每个分段先做长方体占位，调整好相对位置和比例之后再细化倒角和曲面，比如烟囱的外倾角、排气口的格栅结构，还有舷侧的栏杆、登舰梯的位置，都要符合船舶设计的规范要求。做细节的时候要注意安装边界，比如所有外露设备的基座都要和甲板面完全贴合，不能出现悬空或者穿模的情况，天线类的细长零件要做适当的加厚，避免后续导出格式的时候出现破面。最后做外观分色的时候，按照实船的涂装方案，水下部分的防锈漆红、水线黑、干舷浅灰、上层建筑深灰的分色线要对齐水线位置，船舷的舷号位置、吃水刻度的位置也要对应准确，方便后续做渲染或者仿真演示的时候直接用。

整个建模过程要反复核对各部分的比例，比如舰宽和船长的比例、上层建筑高度和干舷高度的比例，不能出现头重脚轻的情况，所有外露的设备外形都要参考实船的公开资料，不能凭想象臆造，比如雷达罩的形状、通信天线的长度、舰炮的俯仰角度范围，都要符合实际装备的参数，这样做出来的模型才能用于船舶科普展示、作战仿真推演、装备展示场景搭建这些实际用途，而不是只能看个大概的玩具模型。
