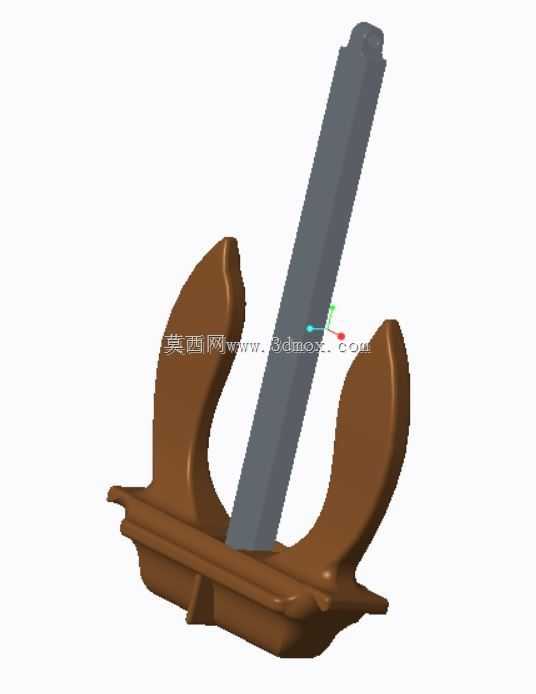

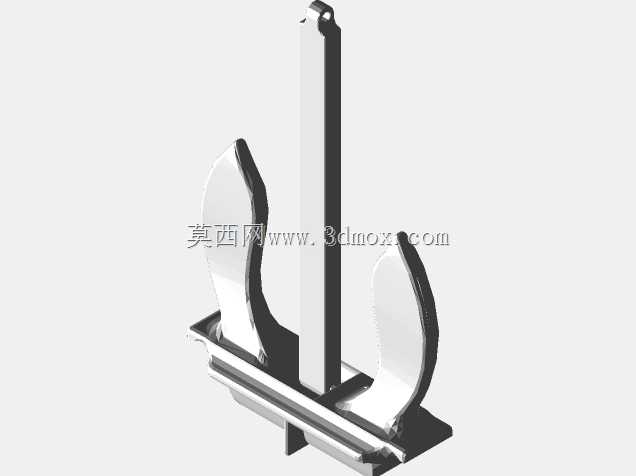

船用霍尔锚结构设计三维数模

做船舶系泊部件建模的时候，最先要锚定的是实际作业的边界条件，这类锚具主要用在中小型内河船舶、近海作业船的临时系泊场景，日常作业中要能在泥沙底质的河床、海床完成抓附，同时起锚时不会被底质卡死，这也是霍尔锚结构最核心的设计出发点。建模初期先梳理结构逻辑，整个锚体分为锚爪、锚冠、锚干三个核心部分，锚爪是两个对称的弧形曲面结构，曲面弧度要匹配抓底时的入土角度，常规作业状态下锚爪接触底质后能在锚冠的限位结构作用下自然偏转，切入泥沙层形成抓附力，不会出现走锚的情况。建模的时候先从锚冠的基准面开始绘制草图，锚冠是整个锚的承载基座，底部的平面结构要保证锚在甲板上放置时的稳定性，两侧的销轴安装位要和锚爪的铰接孔做同轴配合，间隙控制在装配公差允许的范围内，避免锚爪转动卡滞。锚干是长条形的棱柱结构，上端要预留和锚链连接的卸扣安装位，整个杆身的截面尺寸要满足系泊拉力下的强度要求，建模时要注意锚干和锚冠的连接位置做圆角过渡，避免应力集中，长期受拉力作用下出现结构断裂。锚爪的曲面建模是整个数模的难点，两个锚爪沿锚干中心面对称分布，爪尖的角度要经过反复校核，既要保证入土时的切入性能，又要避免起锚时勾住水下礁石、杂物，爪身的曲面要做平滑过渡，减少水流冲刷带来的阻力，同时在锚爪和锚冠的铰接位置做限位结构，限制锚爪的最大偏转角度，防止锚爪翻转过度无法正常抓底。整个建模过程先绘制各部分的基准草图，通过拉伸、旋转做出基础实体，再用曲面裁剪、倒圆角处理各部分的过渡结构，最后做装配干涉检查，确认锚爪绕销轴转动的全行程没有卡滞，锚干和锚冠的连接位置没有结构干涉。这类锚具的外形尺寸要匹配对应吨位船舶的锚链规格，安装时锚干上端直接通过卸扣和锚链末端连接，不需要额外的连接附件，抛锚时锚冠先接触水底，在锚链拉力作用下锚爪自然偏转切入底质，抓附力能达到锚自身重量的数倍，完全满足常规船舶的系泊需求，同时这个数模预留了通用公差，既可以用于结构展示、教学演示，也能直接导出用于3D打印制作等比例模型。
