sunseeker游艇顶部雷达桅杆结构设计

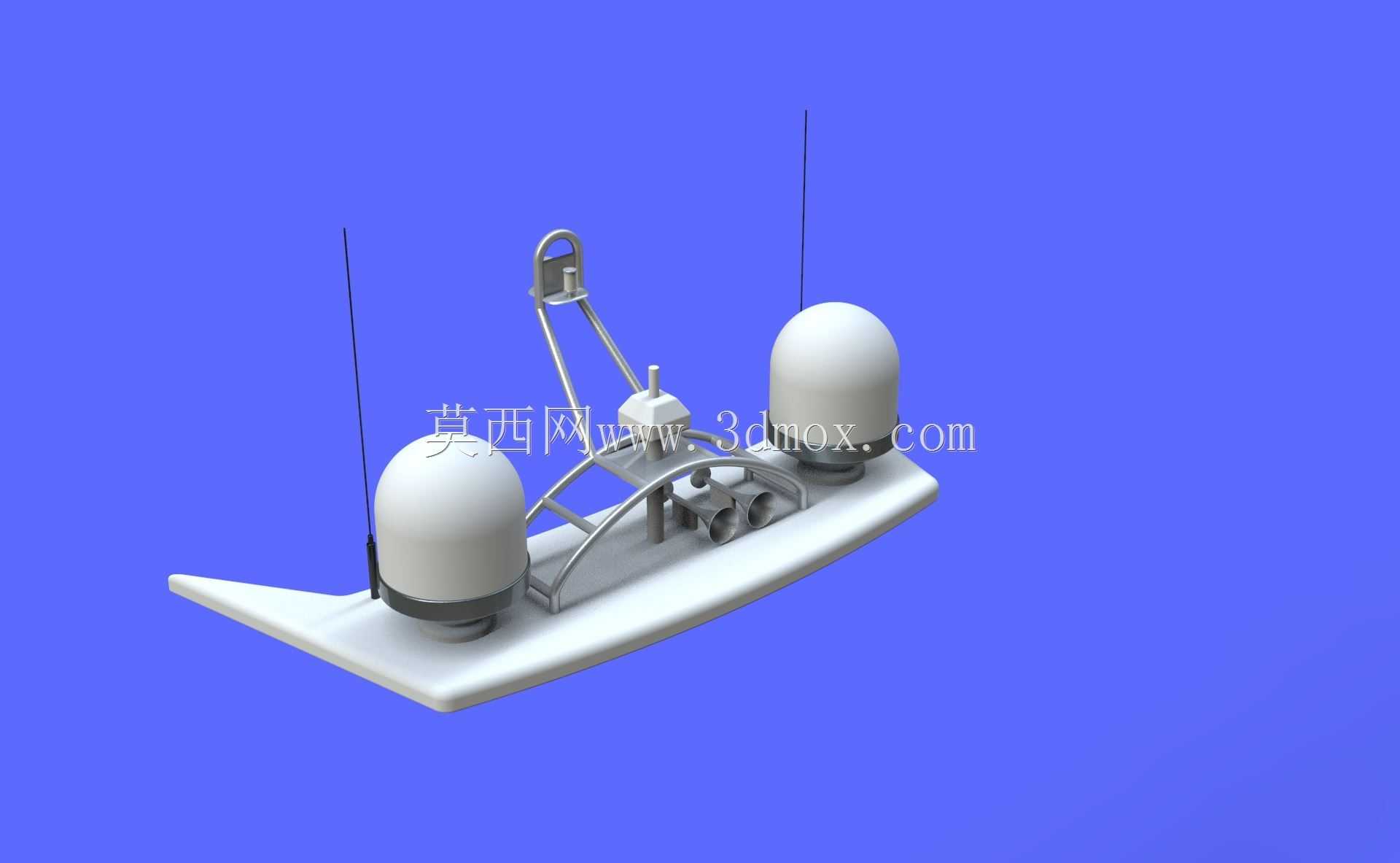

在游艇顶层设备布局设计中，雷达桅杆承担着导航信号收发、海事通讯设备承载的核心作用，是游艇航行安全保障体系里不可缺少的上部结构件。这套桅杆结构专门适配sunseeker系列108英尺豪华游艇的顶层安装位，整体采用一体化底座设计，底座贴合游艇前顶甲板的曲面弧度，安装时无需额外对甲板做大规模裁切改造，底座预留的安装孔位完全匹配该型号游艇原有顶层设备的预装点位，能直接通过螺栓完成固定，安装边界控制在顶层甲板前部1.2米×0.8米的区域内，不会占用周边锚灯、航行信号灯的安装空间。桅杆主体采用桁架式镂空结构，在保证整体结构强度的前提下尽可能降低自重，减少高速航行时的风阻影响，两侧预留的天线安装位可适配VHF通讯天线、AIS接收天线的安装，中部支架专门为雷达导航天线、卫星信号接收球罩预留了固定点位，两个球形卫星接收设备的安装位做了角度微调结构，可根据航行区域的卫星信号覆盖角度调整俯仰角，保证信号接收稳定性。建模过程中先根据游艇顶层甲板的点云数据拟合出安装基准面，先绘制底座的曲面轮廓，拉伸生成带加强筋的底座实体，再通过草图绘制桁架杆件的中心线，采用结构构件生成各段支撑杆件，对杆件交接处做圆角过渡处理避免应力集中，之后分别绘制两个卫星接收罩的实体模型，按照实际安装位置装配到桅杆支架上，最后对天线安装位的固定卡扣做细节建模，整体装配完成后做干涉检查，确认各部件之间无运动干涉，安装后不会遮挡周边航行灯的光照范围。实际使用中，这套桅杆结构可承受60节风速下的冲击载荷，桁架结构的镂空设计能让海风顺利穿过，不会在顶层甲板形成过大的紊流影响航行稳定性，底座的密封槽设计可配合密封胶实现安装位的水密效果，避免海水渗入甲板夹层造成结构腐蚀，所有外露的金属部件都做了圆角钝化处理，不会在人员登顶检修时造成剐蹭伤害，支架上预留的走线槽可将所有设备的线缆规整收纳，避免线缆外露被海风长期吹拂造成老化破损。
