车载船用圆形电池电量计时指示表

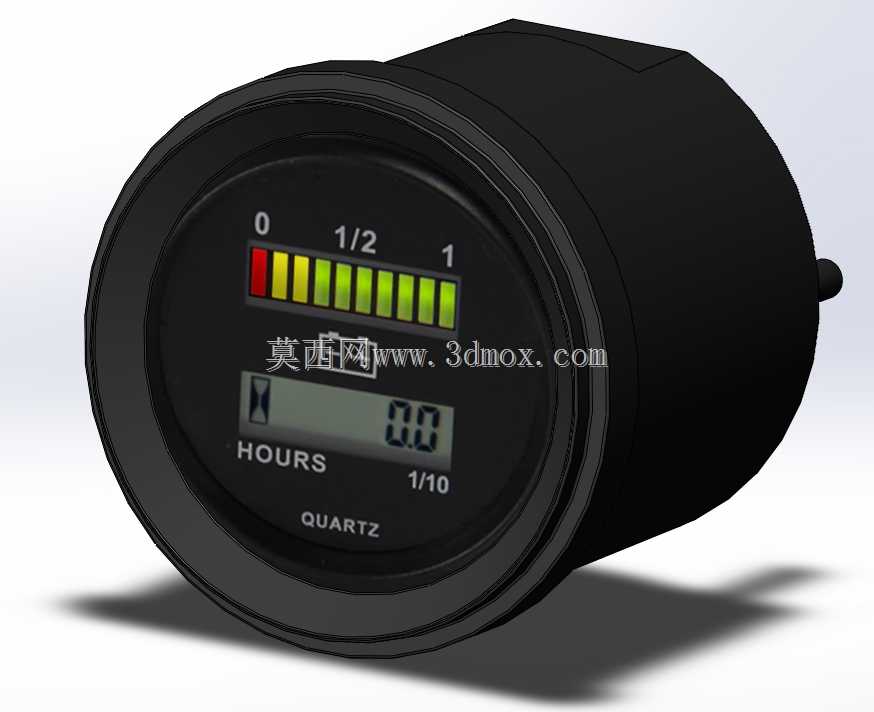

　　做这款圆形电量计时一体表的建模时，最先要锚定的是车载、船用、工业叉车、高尔夫球车这类低压直流供电场景的安装需求，这类场景的仪表安装位大多是标准圆形开孔，所以建模第一步先确定壳体的外圆直径与安装卡扣的限位尺寸，要保证装入标准仪表盘开孔后不会出现松旷，同时后端的接线柱伸出长度要控制在舱内布线的安全距离内，避免和舱内其他线束、结构件产生干涉。从功能层面看，这款表要同时承担两个核心作用，一是通过LED光柱直观显示电池剩余电量，从满电到亏电的色段区分要符合操作人员的视觉习惯，红区对应低电量警示，黄区对应剩余电量不足，绿区对应电量充足，刻度标识0、1/2、1的位置要和光柱点亮区间精准对应，避免读数偏差；二是集成的小时计功能，

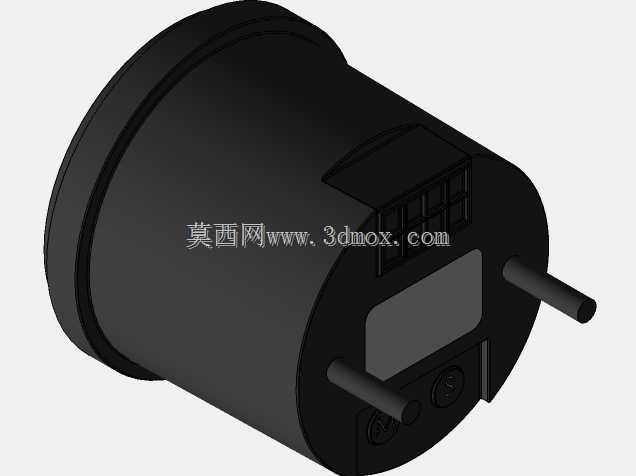

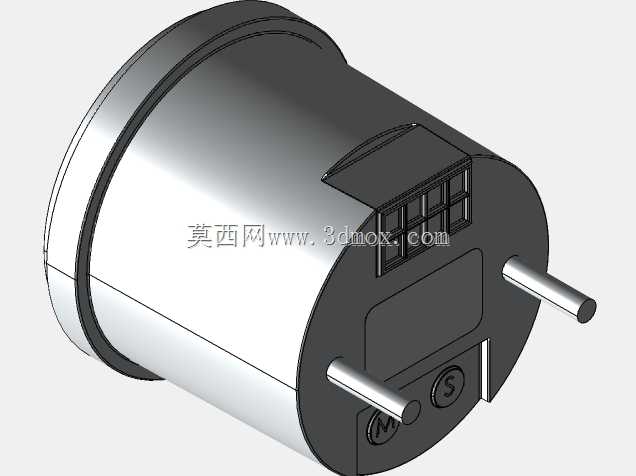

　　用来累计设备的运行时长，给定期保养、易损件更换提供时间依据，数字显示区要做下沉式设计，避免户外强光下产生反光影响读数，面板上的HOURS、1/10刻度、QUARTZ标识的凸字高度要控制在0.3mm以内，既保证印刷或者激光雕刻后的辨识度，又不会因为凸起过高积灰影响清洁。建模过程中先做前端面板的草图绘制，把显示区、光柱区、刻度标识的位置做布局约束，保证所有显示元素的中心和表盘圆心重合，避免视觉上的偏心；之后拉伸生成表壳的主体结构，后端的接线凸台要做圆角过渡，避免注塑生产时出现应力集中，壳体的壁厚保持均匀，控制在2mm左右，符合塑料仪表壳的注塑工艺要求。做内部结构的简化建模时，要预留出电路板、LED灯组、液晶显示屏的安装位，

　　定位柱的位置要和常规圆形仪表的PCB安装孔位匹配，方便后续结构件的通用替换。前端的透明表蒙要做轻微的弧面处理，既提升视觉质感，也能让落在表面的水珠快速滑落，减少水渍残留对读数的影响。安装卡扣的结构要做带轻微回弹的设计，装入开孔时可以通过形变顺利卡入，卡入后卡扣的限位面紧贴仪表盘背面，保证车辆、船舶行驶过程中产生振动时，仪表不会出现松动移位。光柱显示区的每个LED灯位的分隔筋要做不透光处理的结构预留，避免相邻灯位的光线串扰，导致电量显示的边界模糊，影响操作人员对剩余电量的判断。小时计的显示窗口要做偏光片的安装槽预留，保证不同角度下都能清晰看到数字读数。整个建模过程中要反复核对安装边界尺寸，确保和行业内通用的圆形仪表安装尺寸兼容，不需要用户额外修改安装开孔就能直接替换原有旧表，适配12V、36V、48V多种直流电压系统的使用需求，不管是燃油车的辅助电池监测，还是电动叉车、高尔夫球车的动力电池电量显示，都能通过内部电路的适配完成安装使用。
