概念三体载客快艇外观结构设计

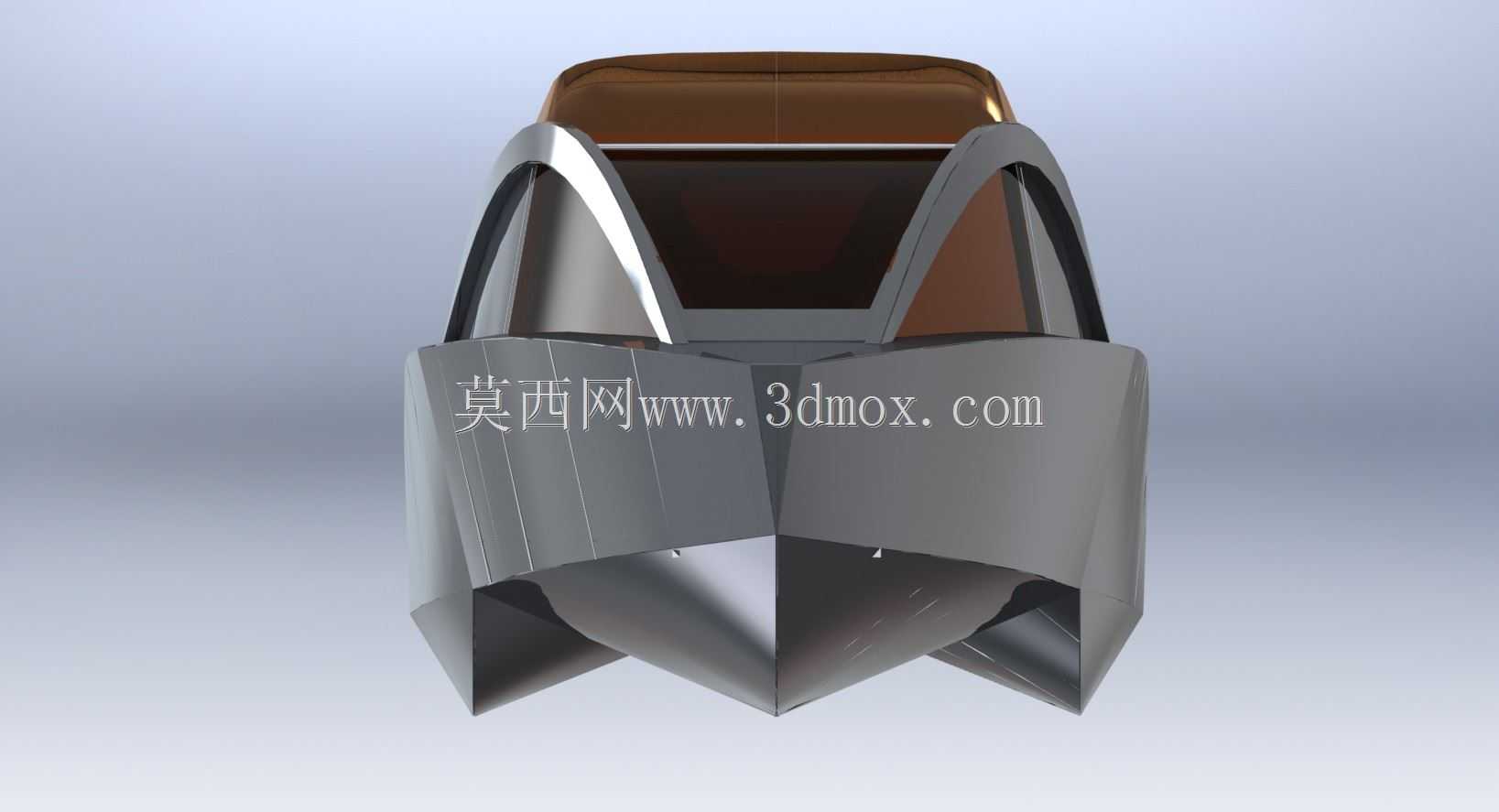

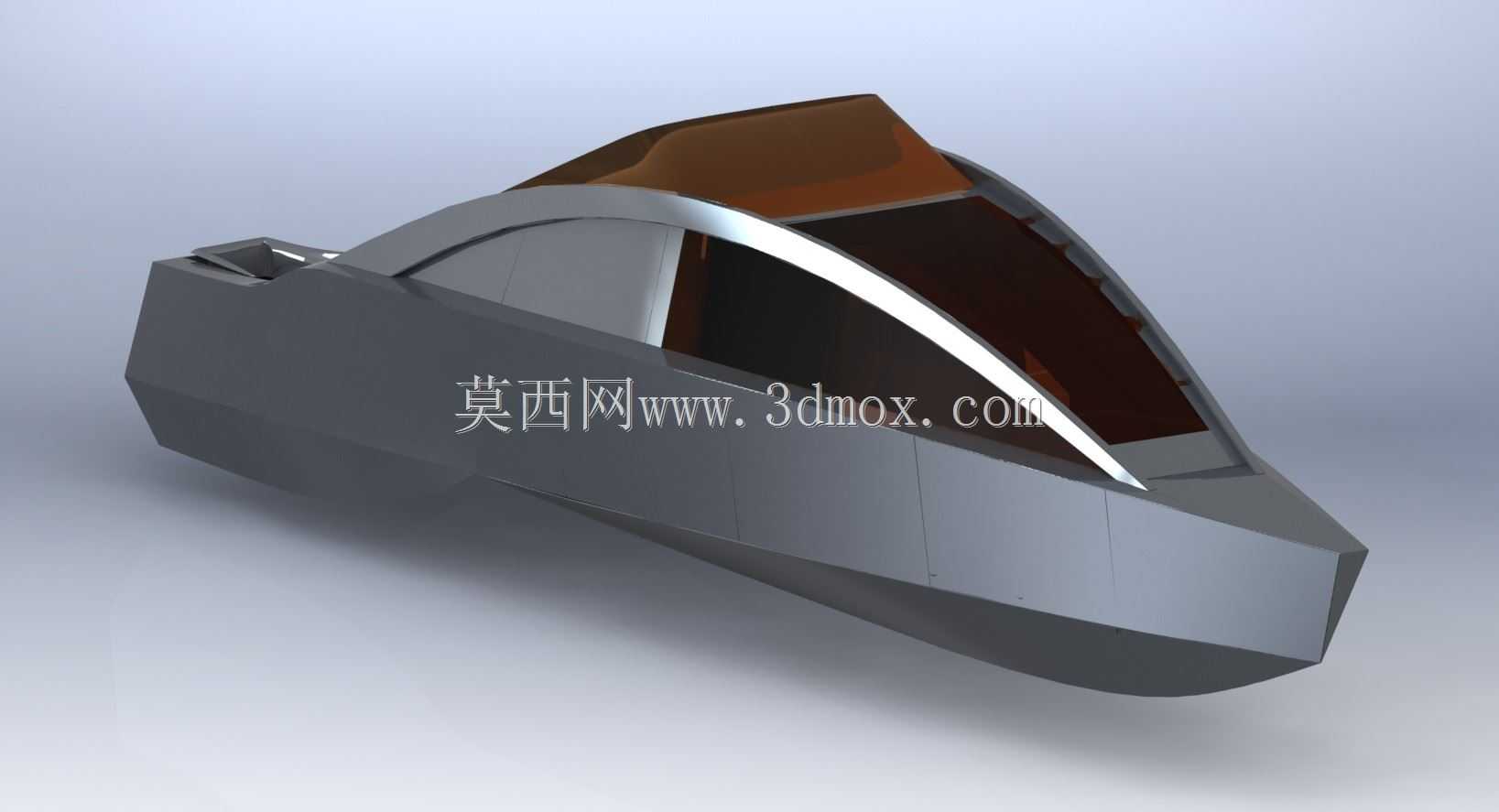

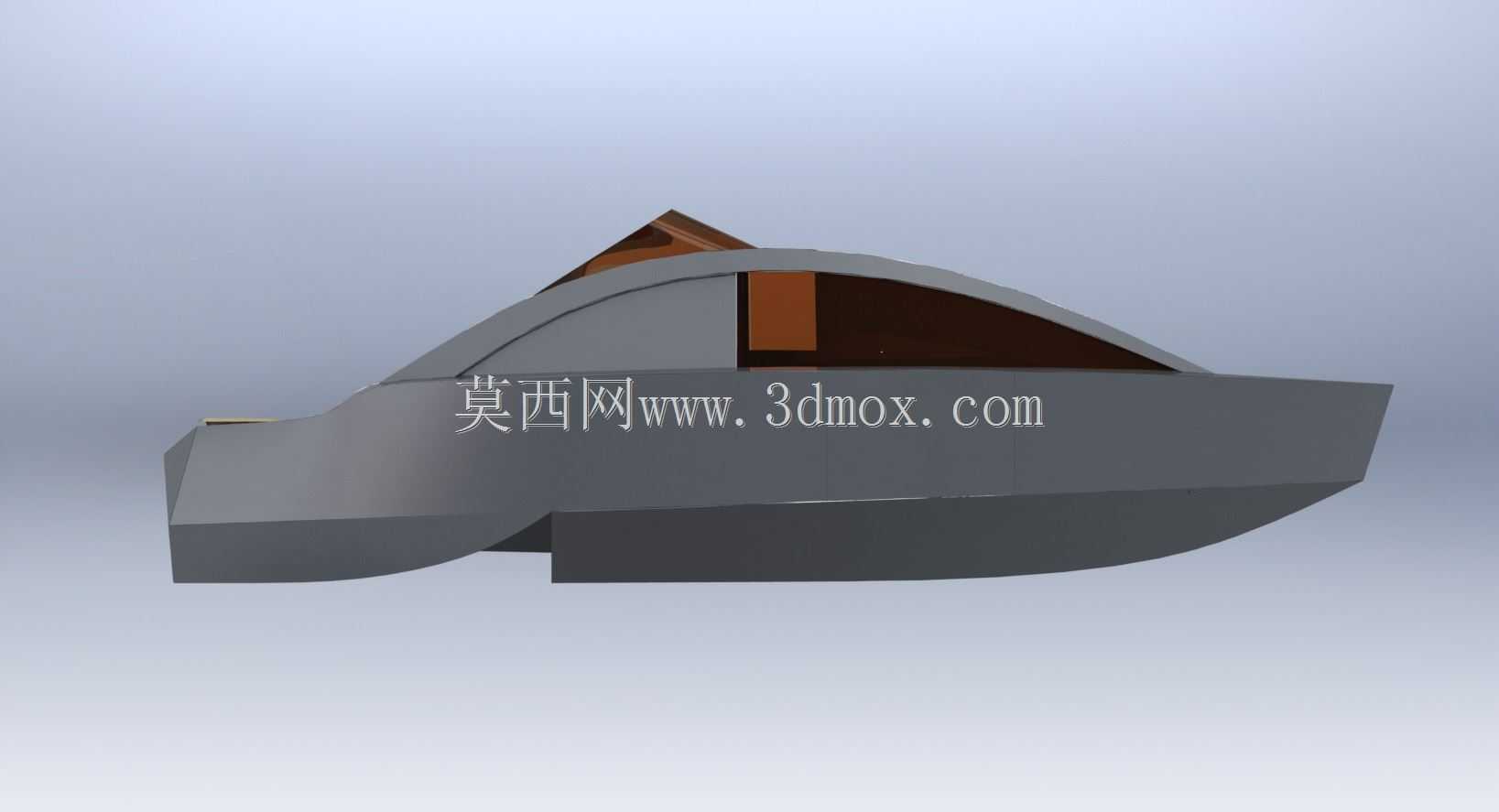

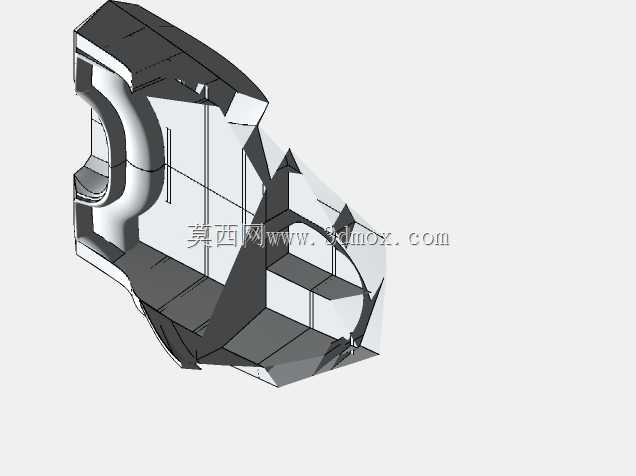

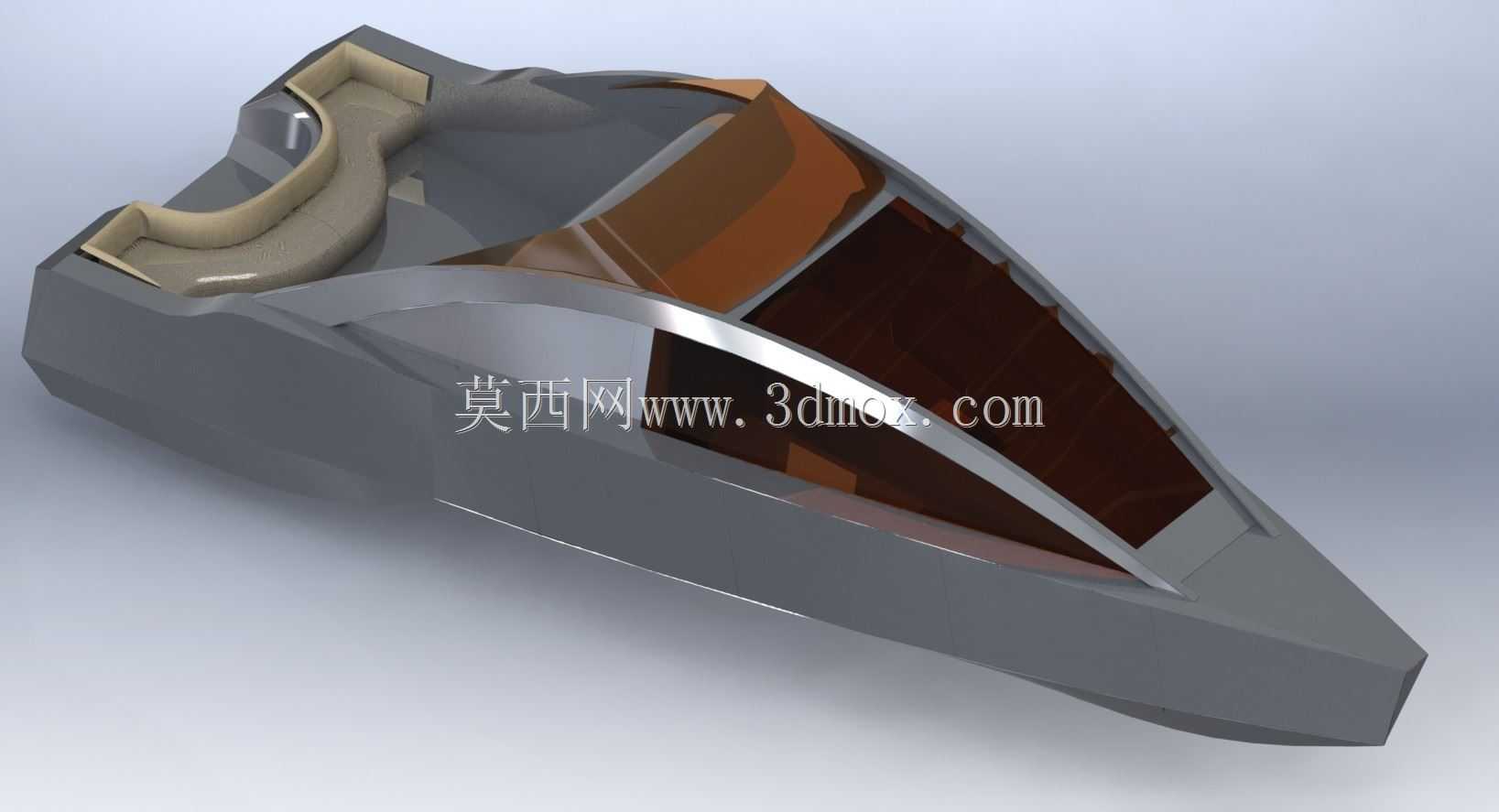

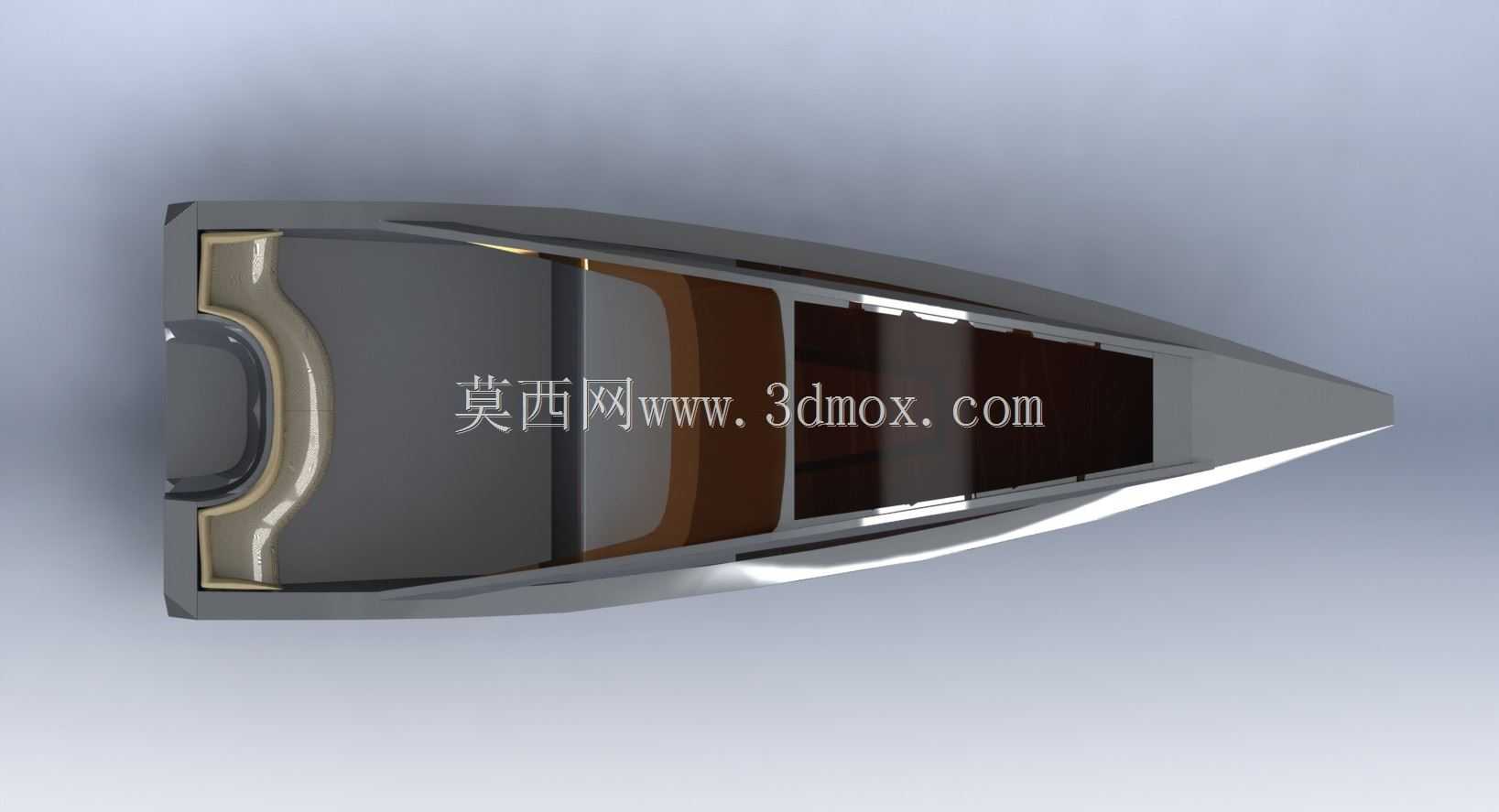

这款三体构型的简化船型设计，主要面向近岸观光、短途通勤、滨水休闲场景的小型载客船舶开发需求，相比常规单体船，三体结构天生具备更优的横向稳定性，高速航行时兴波阻力更小，侧片体可在船舶大角度转向时提供额外浮力支撑，大幅降低侧翻风险，适配内河、湖泊、平缓近岸海域的载客运营需求，也可作为私人休闲艇的前期概念验证载体。设计初期先明确核心使用边界：整船总长控制在6米级，型宽2.2米，主船体吃水深度不超过0.4米，确保可在浅水区通行，上部座舱预留4-6人乘坐空间，座舱前部设置弧形透明风挡，兼顾视野通透度与高速行驶时的挡风效果，顶部集成一体化深色遮阳顶篷，无需额外加装遮阳构件，船艏采用大倾角破浪构型，可有效降低航行时的上浪问题，船艉预留小型动力装置安装位，适配舷外挂机的安装尺寸边界，侧片体与主船体采用平滑过渡的曲面连接，减少航行时的水流紊流。建模阶段先搭建主船体的轮廓骨架，以三个平行的中纵剖面、侧纵剖面基准面为定位基础，先绘制主船体的各站位型线，通过放样命令生成主船体的基础曲面，再单独绘制两侧片体的型线，调整片体与主船体的连接位置，确保片体底部比主船体底部抬高120mm，低速航行时仅主船体接触水面，降低航行阻力，高速航行时船体抬升后侧片体接触水面提供稳定支撑。座舱部分先绘制乘坐空间的边界轮廓，风挡曲面采用双向曲率放样，确保与座舱框架、顶篷的衔接处无曲率突变，顶篷采用半包覆式设计，后部预留开放开口方便人员进出，船体表面的分块缝线按照实际玻璃钢船体的成型工艺做等距偏移，预留后期模具拆分的工艺余量，所有外露的金属饰条沿着座舱轮廓做连续扫掠，确保曲面过渡顺滑无尖角。建模完成后对船体做初步的重心配平校验，将乘员重量、动力装置重量、燃油重量的载荷点布置在船体重心范围内，确保静浮状态下船体纵倾角不超过2度，横向倾斜角不超过1度，同时校验风挡的视野角度，确保驾驶位人员的前方视野无遮挡，侧方视野可覆盖船侧3米范围内的水面区域，满足近岸航行的观察需求。
