游艇用紧凑型绞盘式快速赫克托锚机

做小型游艇甲板舾装件设计快十年，这类绞盘式快速赫克托锚机的建模逻辑，得先从实际使用场景倒推，不能上来就画外观。首先要明确它的核心使用场景是6-12米长度的休闲游艇、小型钓鱼艇的艏部甲板安装位，日常承担锚链收放、近距离系泊辅助带缆的功能，和大型商船的重型锚机不同，这类小型锚机对安装空间的侵占要求极高，毕竟小型游艇艏部甲板还要预留锚链舱检修、人员通行的空间，所以整体外形做了流线型弧面包覆，没有突出的尖锐棱角，既避免航行中钩挂缆绳，也能减少高速航行时的风阻，同时镀铬的外露金属面也适配游艇的外观装饰需求。

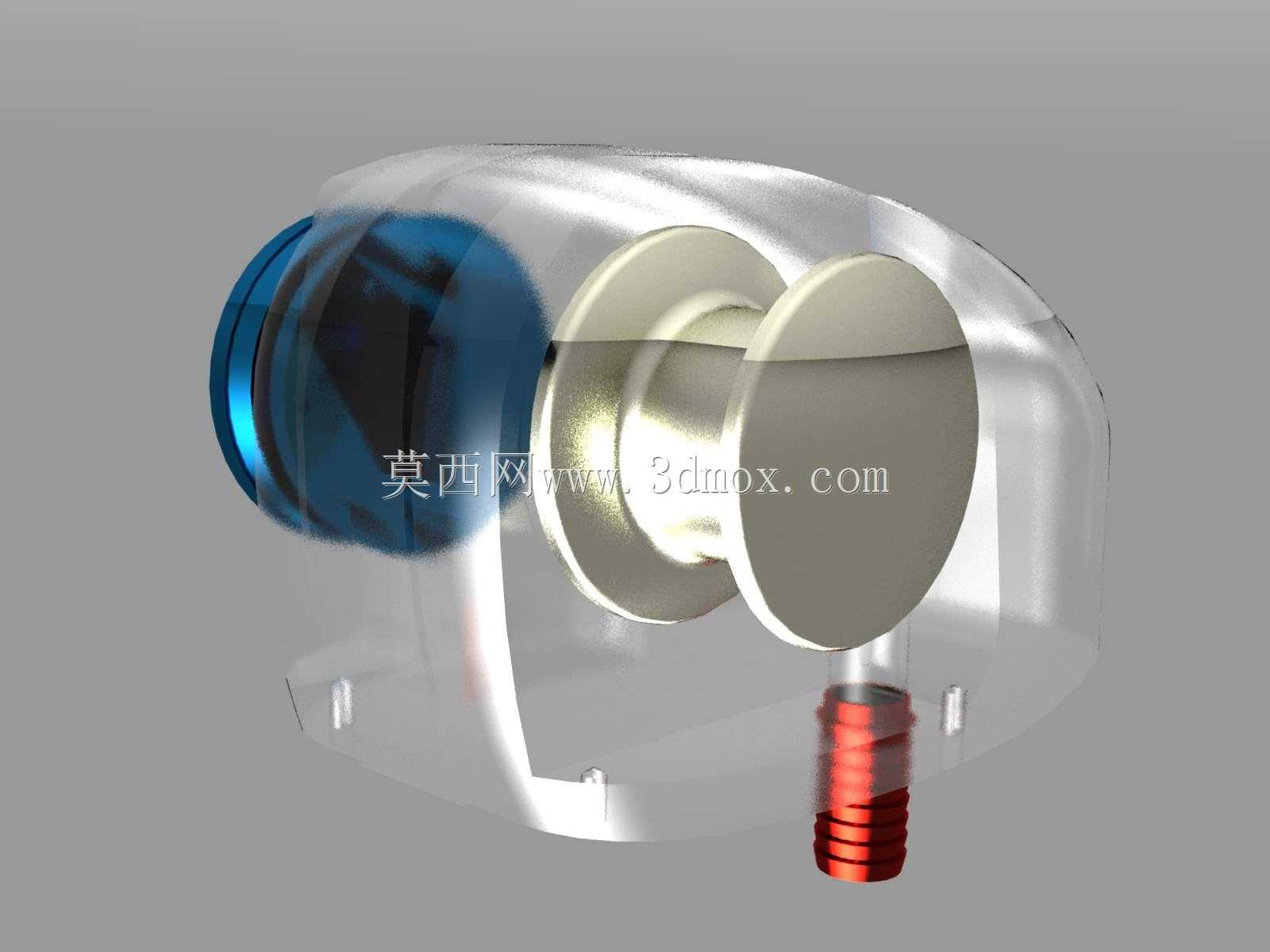

建模的时候我习惯先定安装边界，这类锚机的底座安装孔位要匹配常规小型游艇的甲板预埋加强筋间距，底座整体做下沉式贴合设计，安装后底座和甲板的贴合面预留密封胶槽，避免海水顺着安装缝隙渗入甲板夹层，整体高度控制在180mm以内，最大外轮廓直径不超过220mm，不会遮挡艏部航行的视线。功能结构上，内部的绞盘棘轮止回结构是核心，要保证收锚时单向锁止，不会出现锚链自重带动绞盘反转打滑的情况，侧面的离合拨杆做了内嵌式设计，拨动手感阻尼控制在15N左右，戴防滑航海手套也能顺畅操作，外露的导缆口做了圆弧过渡，R角不小于15mm，避免锚链收放时磨损镀锌层或者刮伤纤维缆绳。

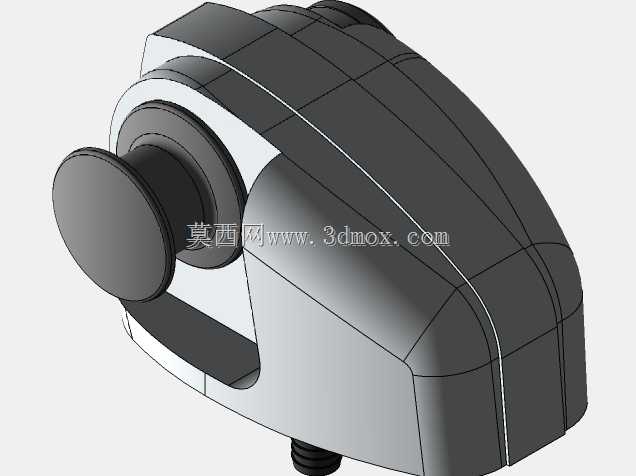

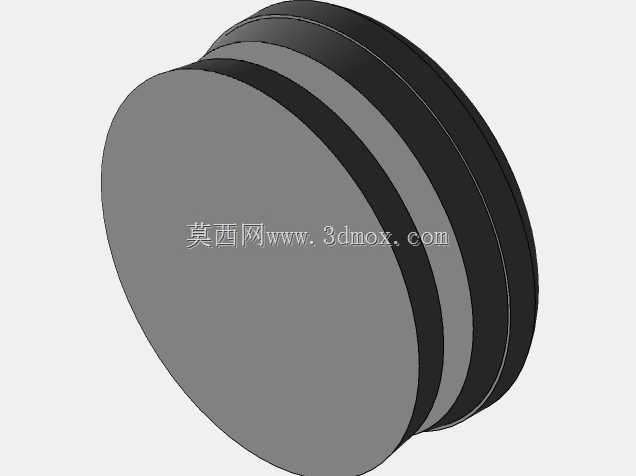

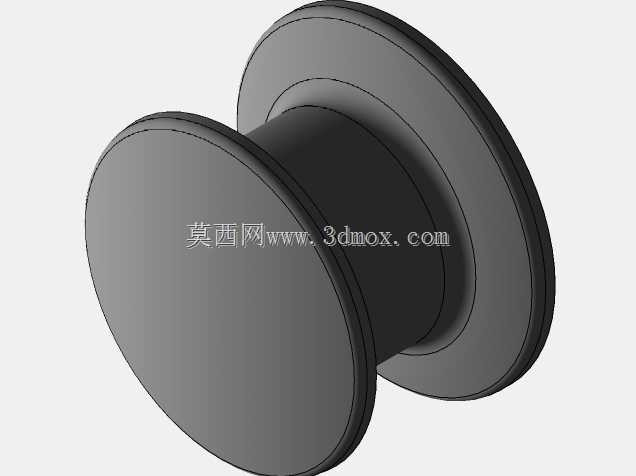

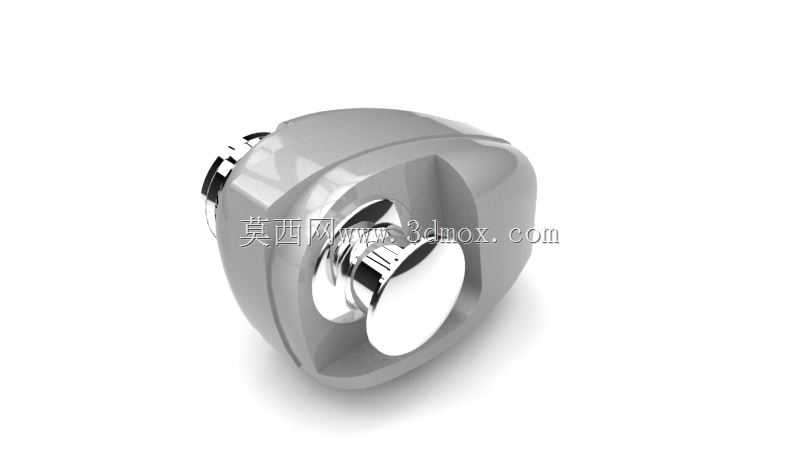

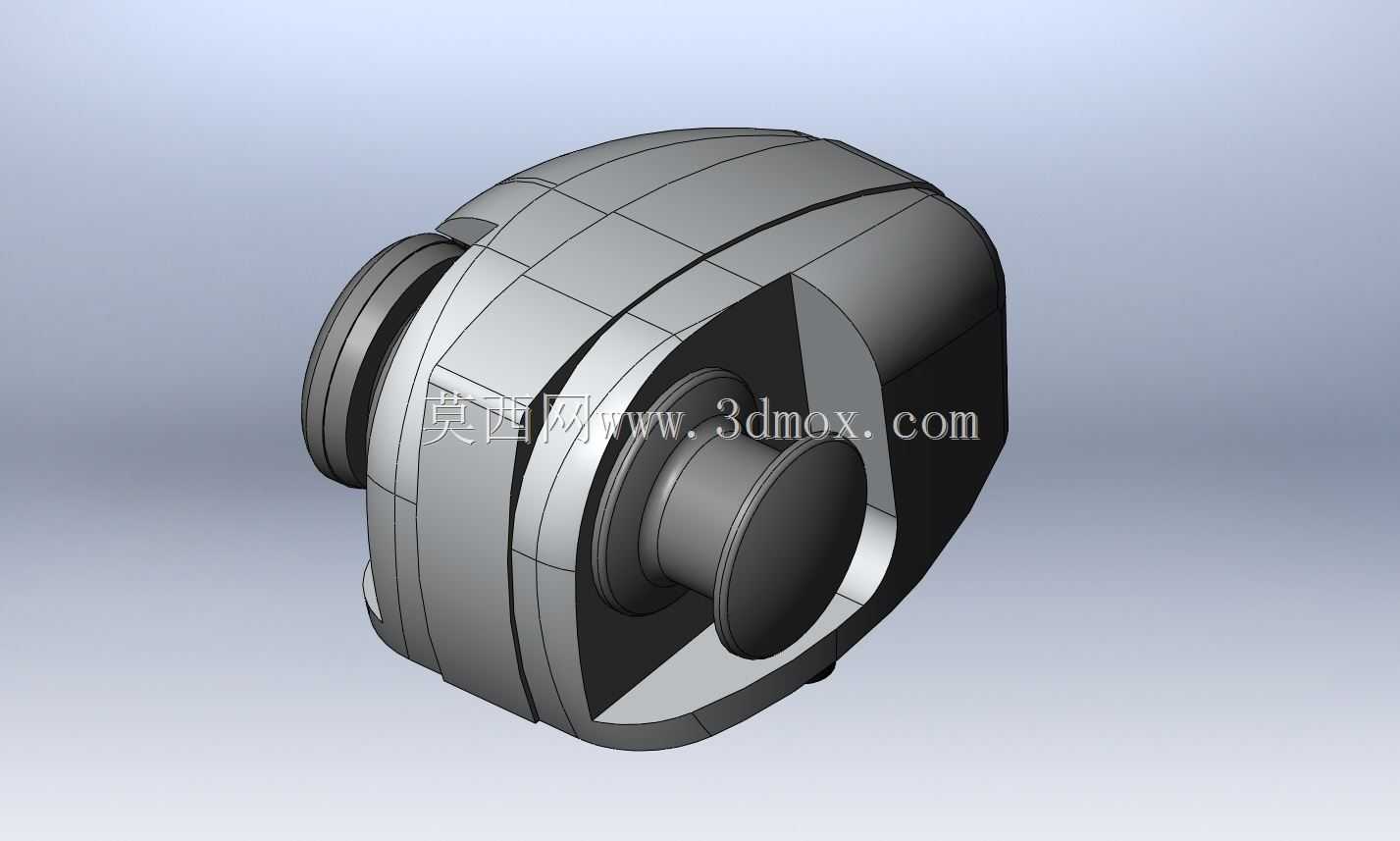

具体画图步骤上，先用SolidWorks做整体布局草图，定好中心绞盘轴、底座安装孔、离合机构的相对位置，先做内部的传动棘轮、主轴、轴承位的结构件，这部分要严格按照载荷校核的尺寸来，主轴选用316不锈钢材质的对应尺寸，轴承位的公差配合选H7/k6的过渡配合，保证转动顺畅没有旷量。内部结构确认无误后，再做外部的包覆壳体，壳体用曲面建模工具做顺滑的弧面过渡，把内部的传动结构完全包覆，只留出绞盘工作位、离合操作柄的位置，壳体边缘做3mm的圆角处理，避免磕碰伤人。最后做细节的倒角、密封槽、安装标识位的特征，整体装配完成后做干涉检查，确认离合拨杆在全行程范围内不会和壳体、绞盘发生碰撞，再给金属部件赋予镀铬、哑光不锈钢的外观材质，检查整体的外观协调性，确保安装到游艇甲板上后和周边的导缆孔、系缆桩的风格统一。实际使用中这类锚机的操作逻辑很简单，起锚时合上棘轮离合，摇动手柄或者外接电动驱动头就能匀速收锚，抛锚时拨开离合就能让锚链靠自重快速放出，流线型的外壳也能减少海水溅上后的积盐，日常清洁只用淡水冲就能打理，外露的金属件都做了镜面抛光处理，长期在海洋高盐环境下也不容易出现锈点。
