带翻盖防护的电气控制红色按钮组件

这款带翻盖防护的按钮组件，主要应用在工业电气控制柜、户外作业设备操控台、机床操作面板这类需要避免误触的电气控制场景中，核心作用是控制电气设备的关停回路，在紧急或者常规停机操作时，通过按压按钮触发电路通断，实现设备动力回路的切断，保障操作安全。从实际使用场景来看，这类带翻盖的按钮往往布置在设备操控区域的显眼位置，平时翻盖处于闭合状态，能够阻挡车间内的切削碎屑、粉尘、飞溅的切削液落到按钮表面，避免异物卡滞按钮导致按压失效，同时也能防止操作人员在调整设备、清理工位时误碰到按钮，引发非预期的设备停机，造成生产中断。

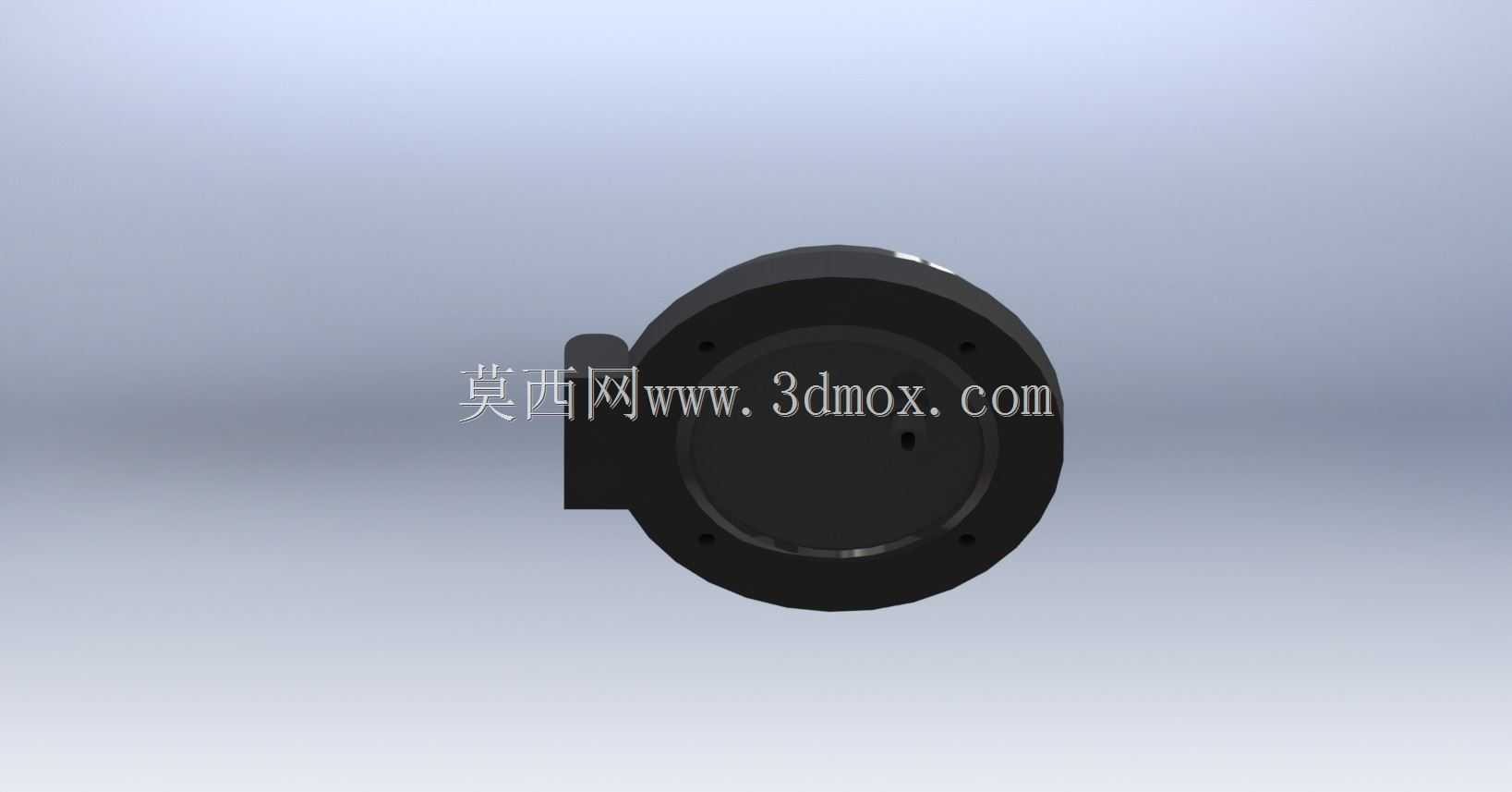

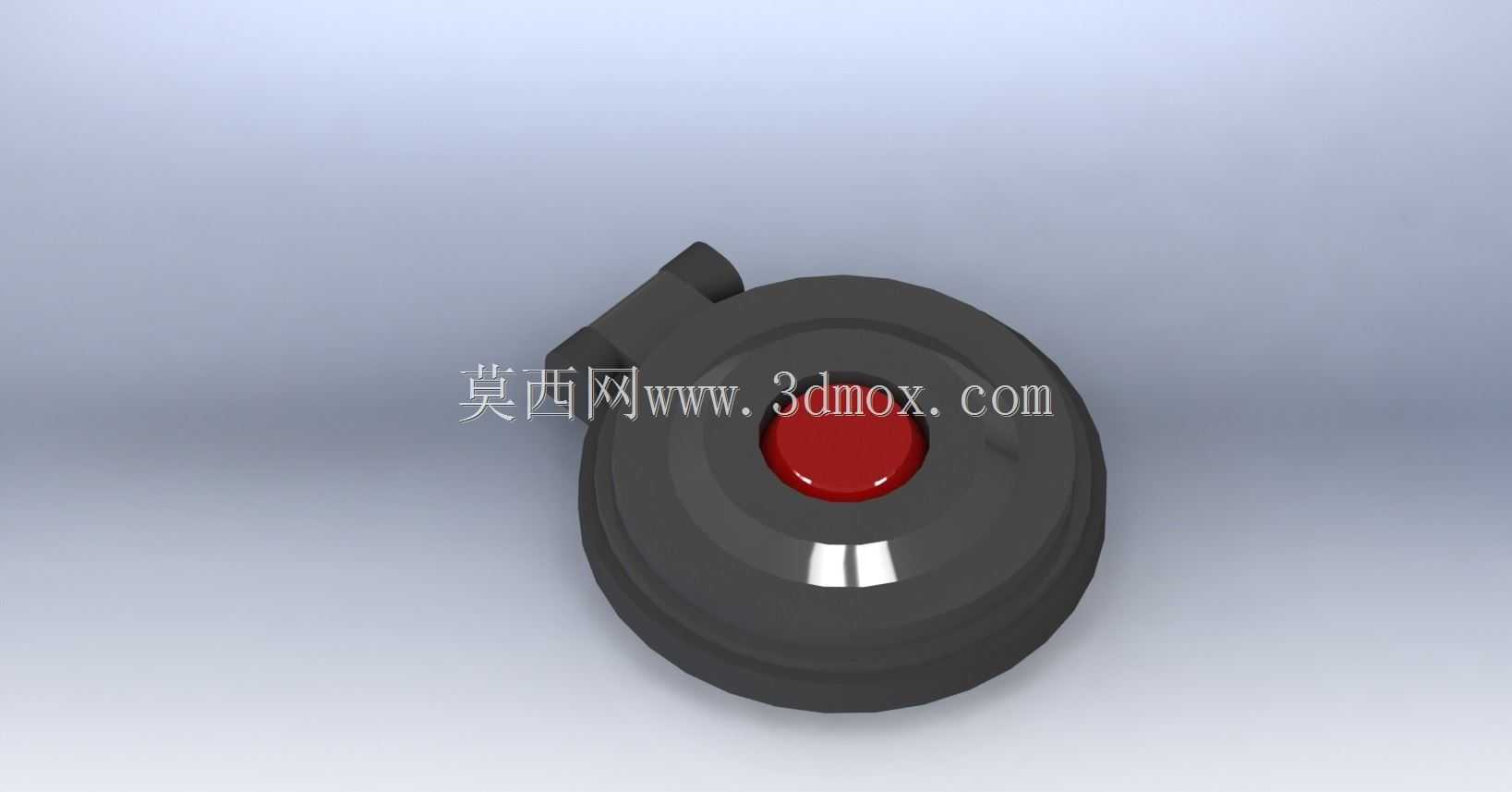

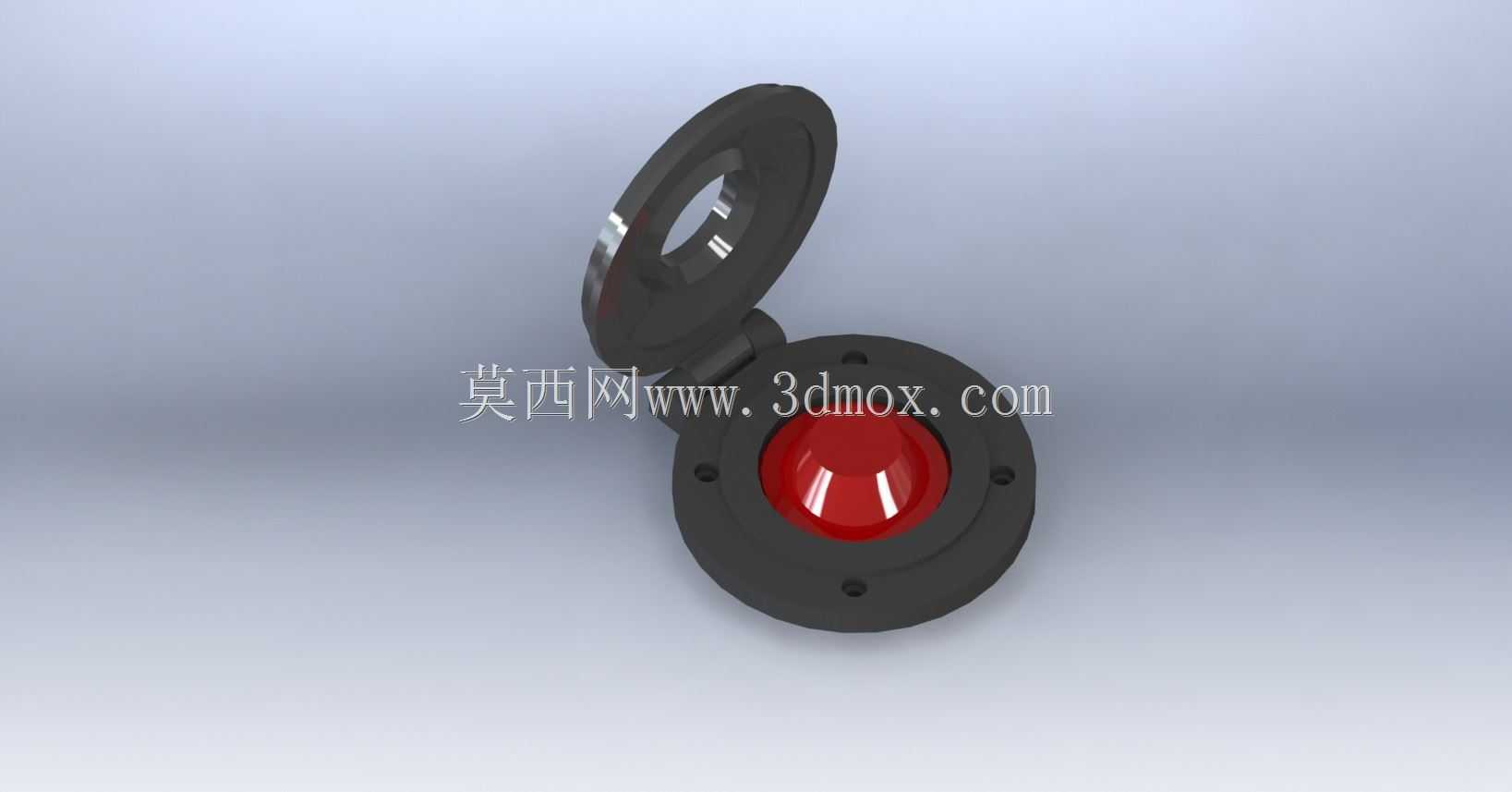

从结构设计思路来看，这款按钮组件采用了底座与翻盖铰接的结构，翻盖与底座之间通过一体成型的铰接位连接，不需要额外加装销轴类连接件，减少了装配零件数量，降低了生产装配的复杂度。底座上均匀布置了四个安装孔，对应常规电气按钮的安装孔位尺寸，能够直接适配市面上标准的电气安装面板开孔，不需要额外修改面板开孔尺寸，替换原有同规格按钮时不需要对现有设备面板做二次加工。按钮头部采用醒目的红色设计，符合工业控制领域关停类按钮的色彩规范，操作人员在紧急情况下能够快速识别定位，缩短应急操作的反应时间。翻盖闭合时能够完全覆盖按钮的按压头，翻盖边缘做了贴合底座的止口设计，闭合后缝隙控制在较小范围，能够有效阻挡直径1mm以上的固体异物进入按钮内部，适配车间多粉尘、多飞溅杂物的使用环境。

从安装边界来看，底座的法兰盘直径适配标准22mm或者30mm的电气按钮安装开孔，安装时从面板正面将底座穿入开孔，背面通过配套的锁紧螺母固定，安装完成后底座突出面板的高度控制在合理范围，不会因为突出过多被周边工件勾挂，也不会因为突出过短导致按压操作不便。翻盖翻开后的最大开启角度能够达到120度以上，翻开后不会遮挡按钮的按压区域，操作人员按压时不需要刻意避让翻盖，操作手感和无防护按钮保持一致。按钮的按压行程符合常规工业按钮的设计参数，按压到位后有清晰的触感反馈，能够让操作人员明确感知到触发动作已经完成，避免因为反馈不清晰反复按压导致的设备控制逻辑混乱。按钮内部的触点结构采用常规的常闭设计，适配设备关停回路的接线逻辑，接线端子布置在底座背面，接线完成后可以通过配套的端子护罩遮挡接线部位，避免接线裸露引发的短路风险。

在实际选型使用时，这类带防护翻盖的按钮特别适合用在有行车经过的车间通道旁的设备控制位、户外工程机械的操控面板、焊接工位的设备控制箱这类容易出现误触或者异物飞溅的场景，相比无防护的普通按钮，能够大幅降低误操作概率，同时延长按钮在恶劣工况下的使用寿命，减少因为按钮损坏导致的设备维护停机时间。
