船舶用桨叶鱼叉连接固定支架结构

　　在小型作业船舶、内河渔船以及休闲游艇的甲板舾装设计中，这类U型夹持支架是非常常见的功能性固定构件，主要承担桨叶、鱼叉这类长杆类船用作业工具的停靠固定作用，避免船舶航行过程中工具滑移磕碰甲板设备或是坠水遗失。从实际使用场景来看，这类支架通常成对安装在船舷侧的甲板边缘或是作业工位旁的立板上，安装基面需要保证足够的结构强度，能够承受船舶颠簸时杆类工具带来的冲击载荷，尤其是在风浪较大的航行工况下，支架的夹持稳定性直接关系到作业工具的存放安全。

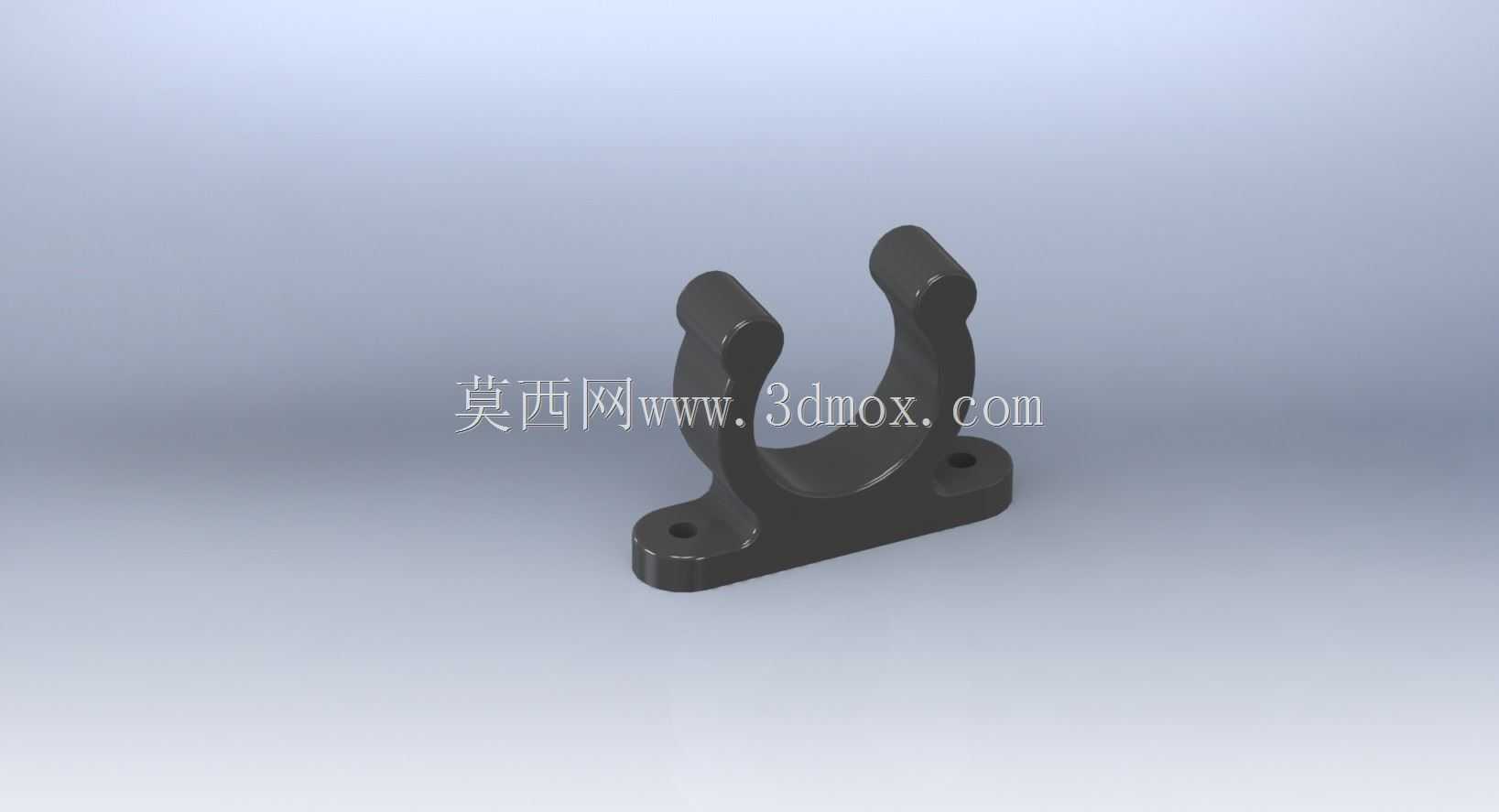

　　从结构设计逻辑来看，这款支架采用了一体式铸造后机加工的成型思路，底部为平直的安装法兰面，法兰上开设两个对称的通孔用于穿装固定螺栓，安装孔的位置度公差控制在±0.1mm范围内，能够保证支架安装后与基面完全贴合，不会出现局部翘曲导致的应力集中问题。上部的U型夹持开口做了圆弧过渡处理，开口的内径尺寸匹配常用船用桨叶的杆径以及标准鱼叉的握杆直径，开口两侧的支撑臂做了加厚处理，臂的顶端做了圆角导正结构，方便操作人员快速将杆类工具卡入支架内，不需要刻意对准位置就能完成放置，在高频率的作业场景下能够有效降低操作耗时。

　　设计过程中需要重点考虑的边界条件包括安装基面的厚度适配范围，这款支架的法兰厚度为8mm，适配的安装螺栓规格为M6，安装时需要在基面与支架法兰之间加装橡胶减震垫，一方面能够抵消船舶航行带来的振动传递，避免螺栓松动，另一方面也能防止金属支架与船体甲板长期接触产生电化学腐蚀，尤其是在海水作业环境下，防腐设计是这类船用配件不可忽略的环节。支架的整体高度控制在75mm，U型开口的深度为42mm，能够保证杆类工具卡入后有足够的包裹长度，即使船舶出现30度以内的横倾，工具也不会从支架内脱出。

　　从功能特性上看，这款支架没有额外的锁止机构，依靠U型结构的弹性夹持力以及开口上方的收口限位实现固定，这种无锁结构的优势在于取放效率极高，作业人员单手就能完成工具的取放操作，非常适合需要频繁取用桨叶或是鱼叉的作业场景，比如近岸垂钓、浅滩撑船作业等工况。支架的表面做了喷塑防腐处理，能够耐受盐雾、海水飞溅的腐蚀环境，长期户外使用不会出现表层脱落、基材锈蚀的问题。在结构强度校核阶段，需要重点验证U型臂的抗侧向载荷能力，按照实际使用中可能出现的最大冲击载荷150N进行静力学仿真，支架的最大应力出现在U型臂与底部法兰的过渡圆角处，应力值远低于铸件的许用应力，安全系数能够达到3.5以上，完全满足船用工况的使用要求。

　　安装布局上，同类型支架通常按照1.2m的间距进行布置，保证长杆类工具在存放时至少有两个支撑点，避免杆体出现弯曲变形。如果是用于固定较长的备用桨叶，还需要在支架的U型开口内侧加装防滑橡胶衬垫，增大摩擦力的同时也能避免金属之间的硬接触刮伤桨杆表面的防腐层。在三维建模过程中，这类支架的建模重点在于过渡圆角的处理，所有的棱边都需要做R2以上的圆角，避免应力集中的同时也能去除加工毛刺，防止操作人员取放工具时被锐边划伤。安装孔的沉头深度需要匹配螺栓头的高度，保证螺栓安装后不会突出法兰表面，避免安装时出现间隙。
