内河小型作业交通艇三维结构设计

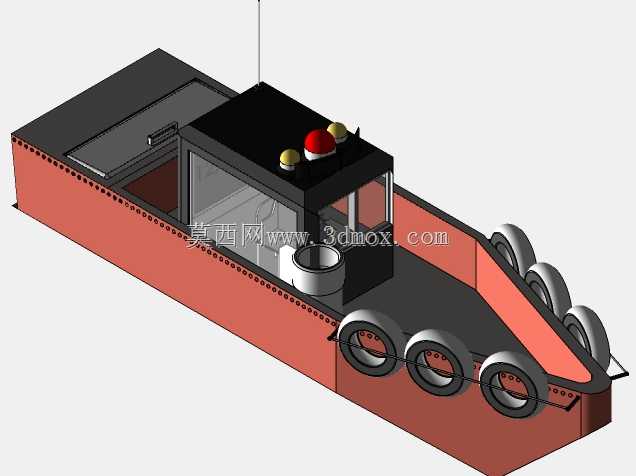

这款小型作业艇主要面向内河港区、近岸水域的短程交通、小型物料转运以及港内辅助作业场景，日常可搭载3-5名作业人员往返码头与锚泊船舶之间，也可承担小型浮标维护、近岸垃圾清理的辅助搭载任务，吃水较浅的特性让它能适应水深不足两米的狭窄航道与码头边缘水域，不会出现搁浅风险。从结构设计来看，船体采用折线型舷侧设计，相比圆弧舷侧更易加工焊接，生产阶段能大幅降低板材弯折的工艺难度，主甲板预留了开放式载货区域，可放置小型工具筐、应急救援器材，艏部设置的倾斜登乘面搭配橡胶护舷，能在靠泊时直接贴靠码头或其他船舶舷侧，人员上下无需额外搭设跳板。驾驶舱布置在船体中前部，舱室采用框架式玻璃围护，保证驾控人员拥有360度无遮挡视野，舱顶设置的警示灯与航行灯满足内河航行的信号规范，舱内预留了驾控台、座椅的安装位置，可根据实际使用需求加装通讯、导航设备。建模阶段先从船体型线入手，先绘制中纵剖面、各站号的横剖面轮廓线，通过曲面放样生成主船体外壳，再拆分出甲板、舱壁的实体结构，对舷侧的护舷安装座、系缆桩位置做单独的加厚处理，避免靠泊碰撞时出现结构变形。护舷采用标准橡胶靠球模型，沿舷侧均匀布置，安装位置突出舷侧外板150mm，保证靠泊时冲击力先由护舷吸收，不会直接损伤船体板材。主船体内部设置三道横向水密舱壁，将船体分隔为首尖舱、机舱、乘员舱三个区域，即使单舱破损进水也能保证船舶不沉，提升作业时的安全冗余。建模过程中对所有焊接接缝位置预留了2mm的焊接收缩余量，板材厚度统一按内河小型船舶规范取4mm钢板，骨架采用等边角钢沿船长方向每500mm布置一道，保证船体总纵强度满足近岸航行的波浪载荷要求。驾驶舱的窗框采用折弯件设计，与舱壁焊接后再安装钢化玻璃，密封胶条的安装槽在建模时直接做出凸起结构，后期装配时无需额外加工。甲板表面做防滑纹理设计，在三维建模时通过阵列凸起的菱形纹理实现，避免雨天作业时人员滑倒。艉部预留了舷外挂机的安装平面，可匹配15-30马力的船外机，安装位置的船体板做了双层加强，抵消发动机运行时的振动载荷。
