带工件夹持定位结构的钢件冲压成型模具

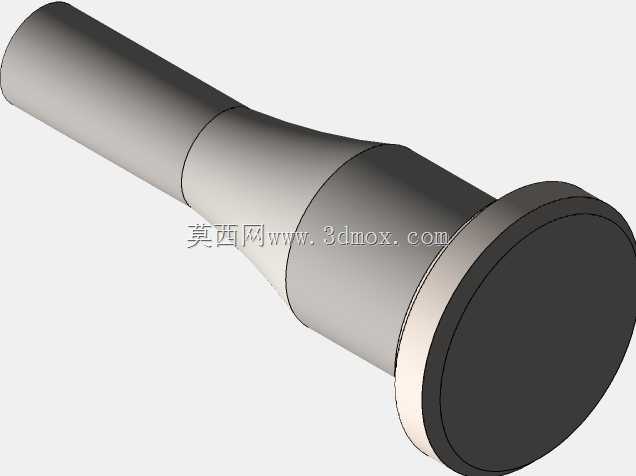

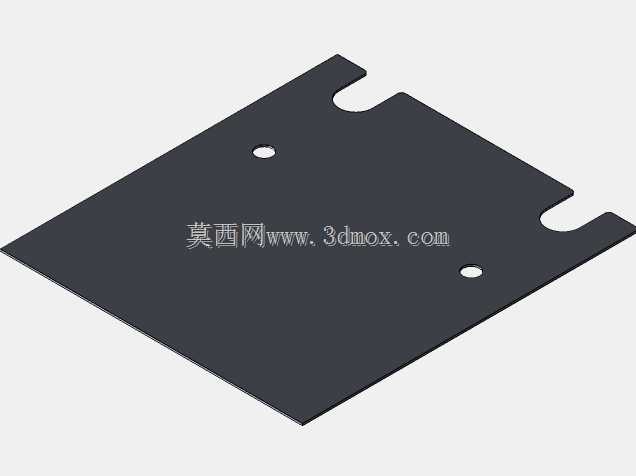

这套钢冲模主要适配常规开式机械冲床及小吨位液压机的安装接口，上下模座采用标准模架规格设计，上模座预留的模柄直径适配多数通用压力机的滑块装夹孔，下模座的安装孔位可直接匹配常见压机工作台的T型槽间距，无需额外制作过渡转接板即可完成上机装夹，能大幅减少产线换模的调试准备时间。

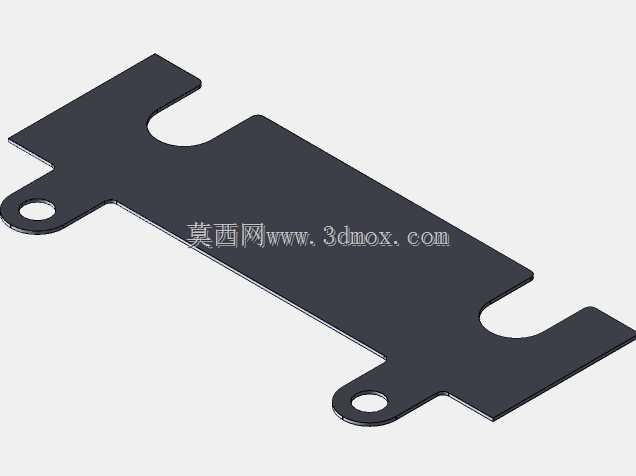

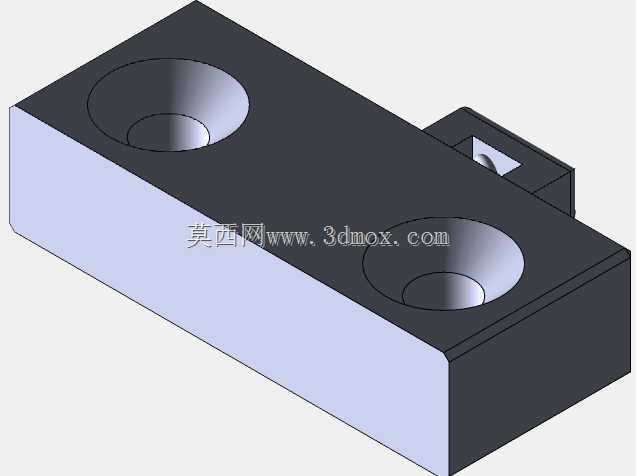

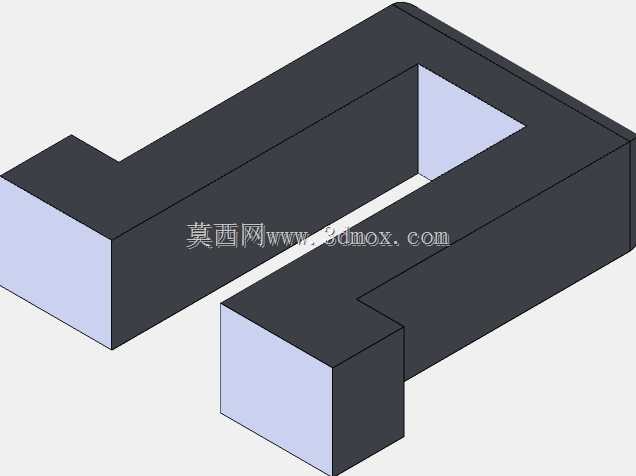

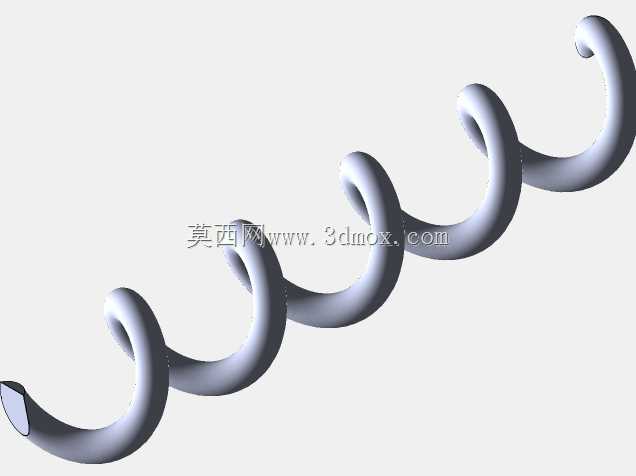

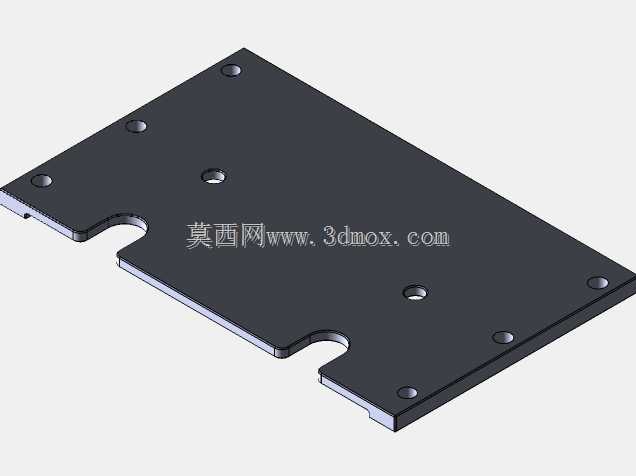

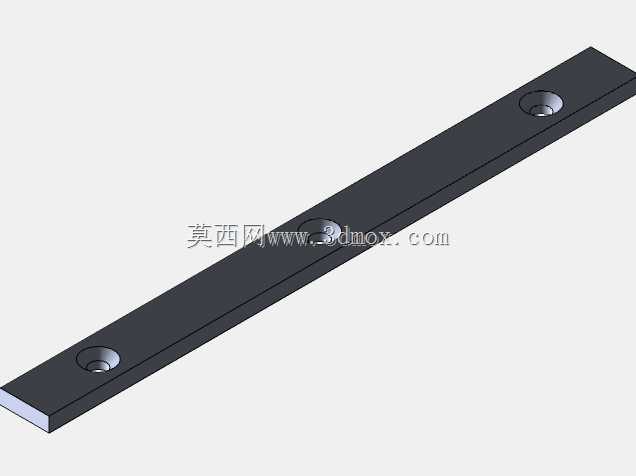

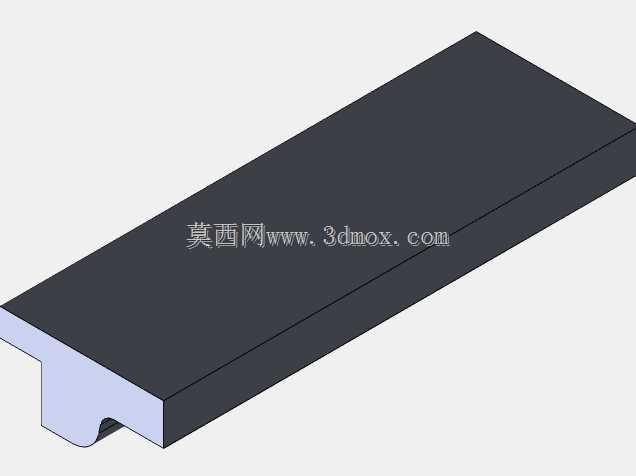

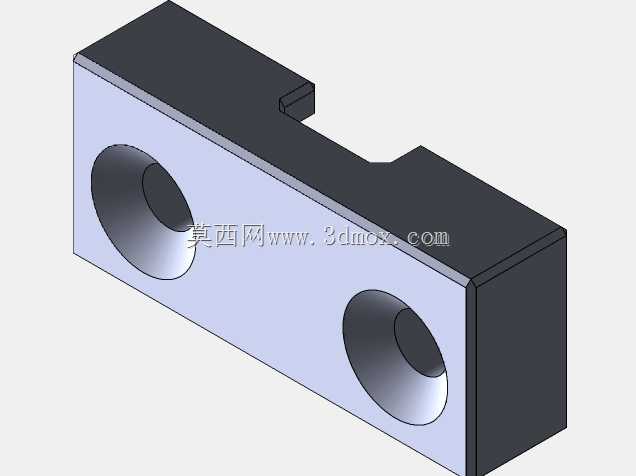

模具自带的工件夹持机构是整套结构的核心设计点，区别于常规无定位的简易冲模，这套结构在送料侧设置了可调式定位挡块与弹性压料夹持组件，待冲压的钢质条料送入模腔时，夹持组件会先于冲头下行完成料边的压紧定位，避免钢料在冲裁受力时出现窜动偏移，能有效控制冲压件的形位公差，降低批量加工时的不良品率。夹持组件的压紧力通过内置的矩形螺旋弹簧提供，可根据加工钢料的厚度调整弹簧预压量，适配0.8mm到3mm厚度的冷轧钢板冲压作业，覆盖多数小型五金钢件的冲压加工需求。

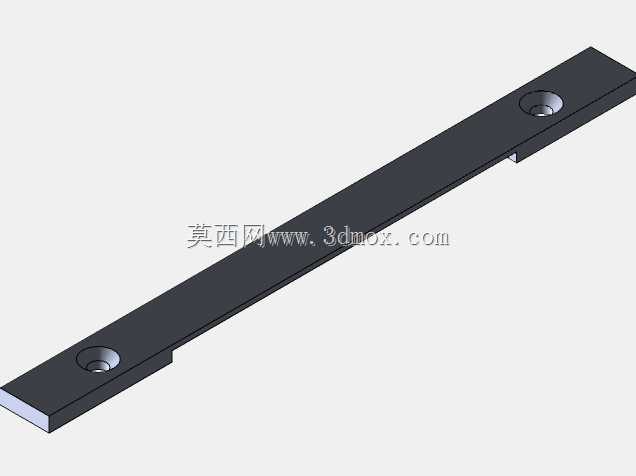

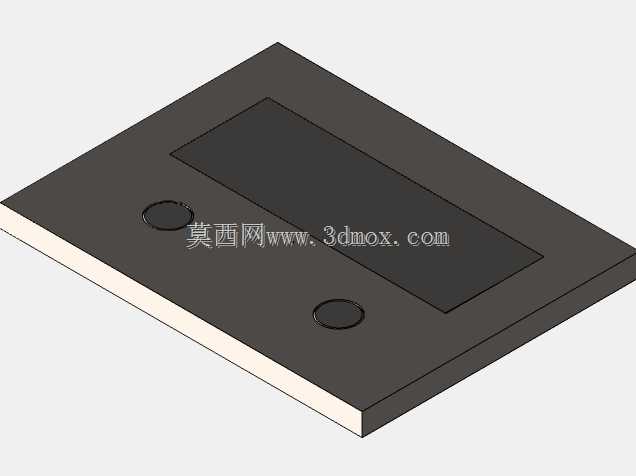

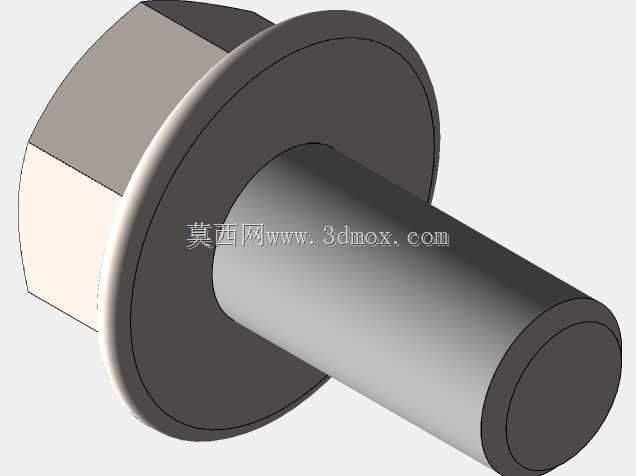

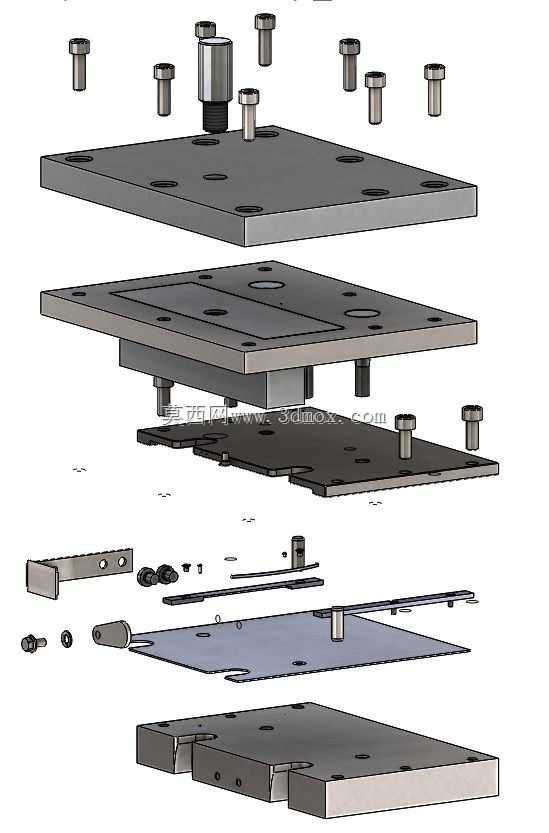

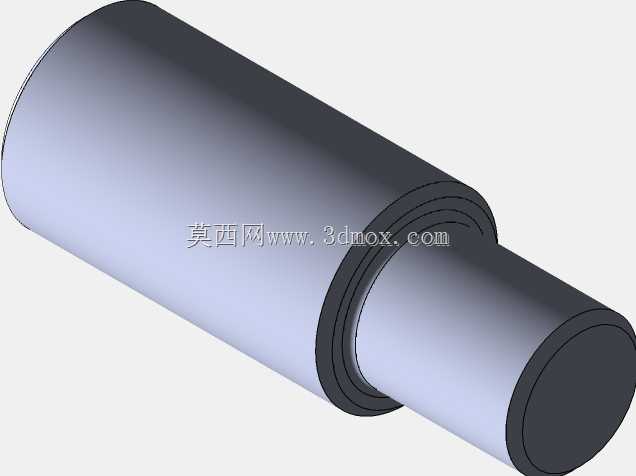

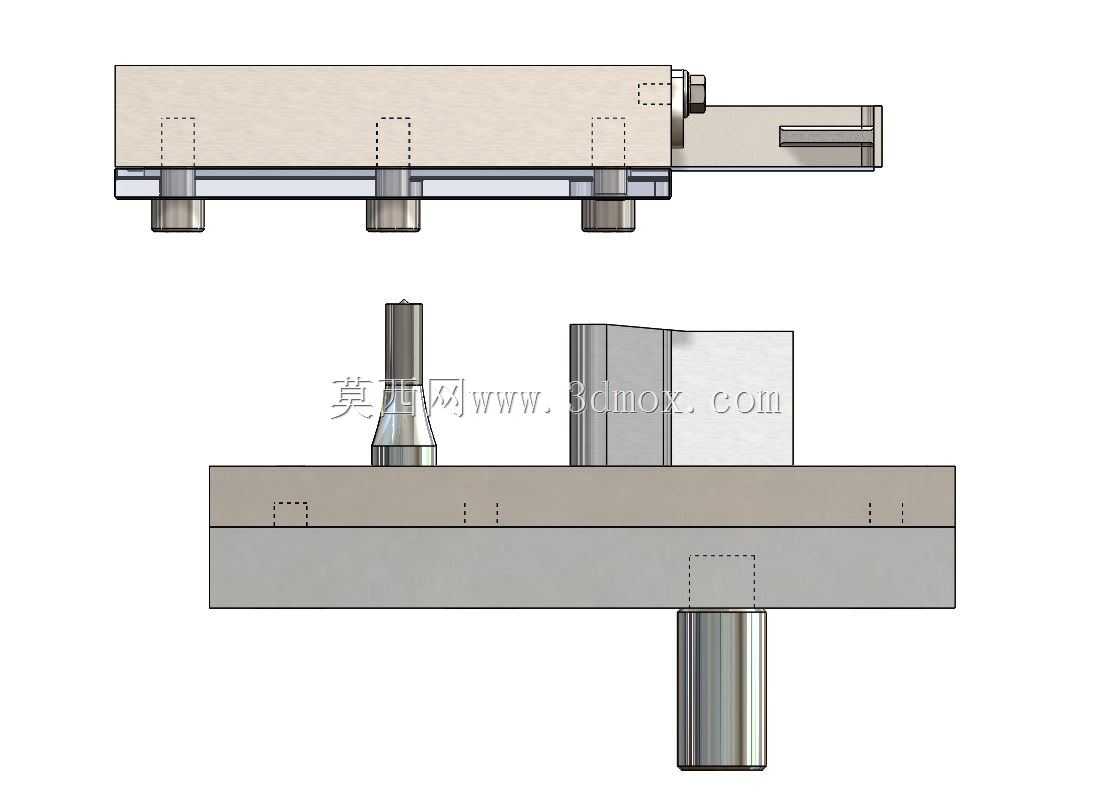

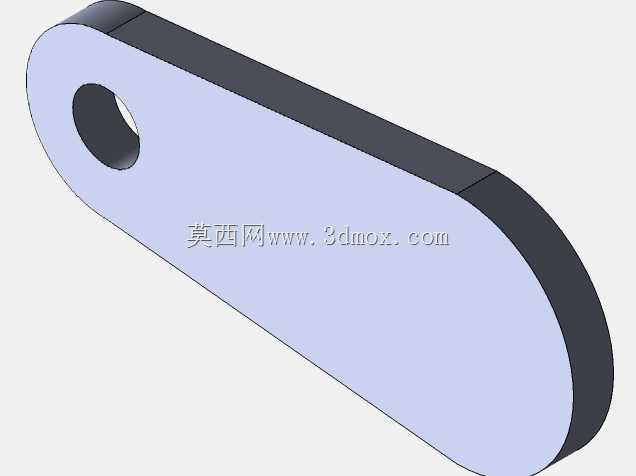

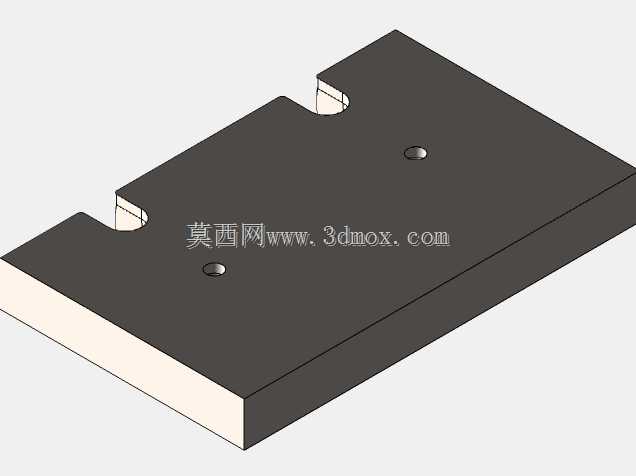

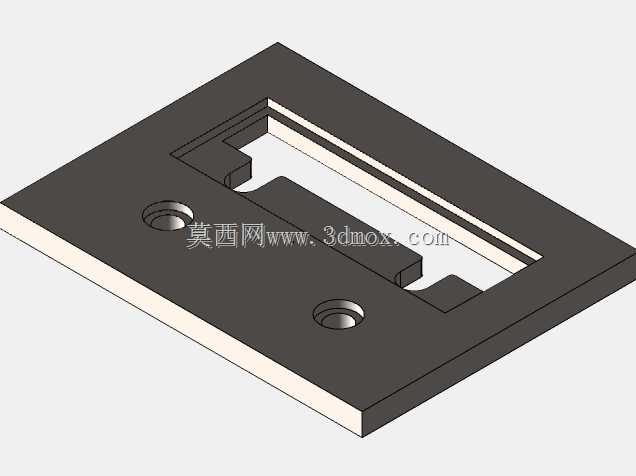

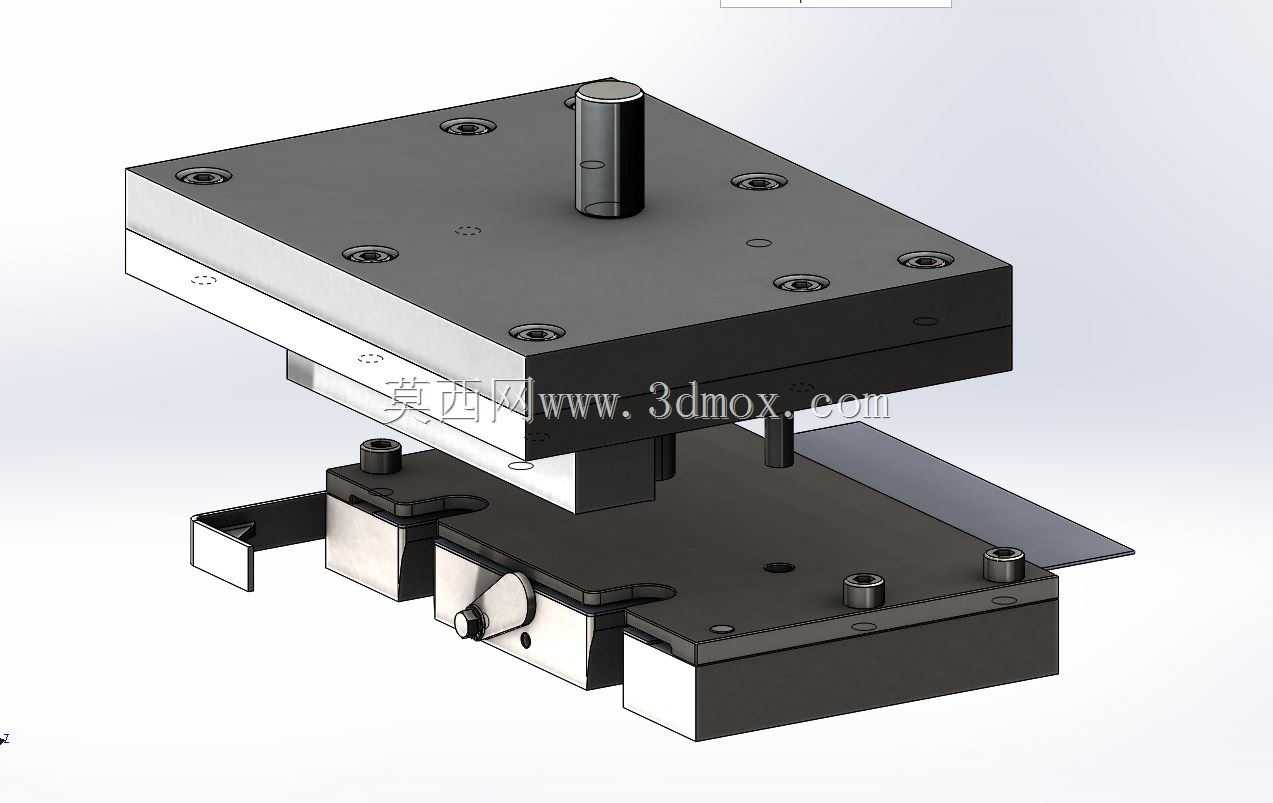

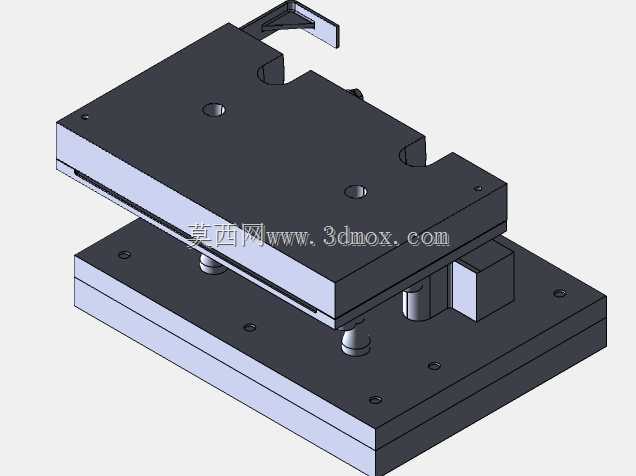

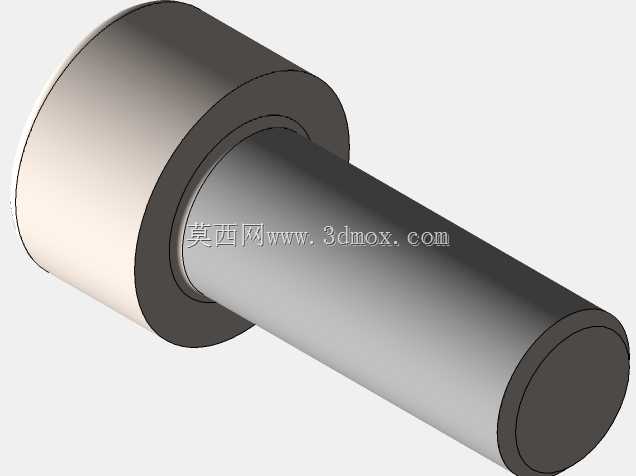

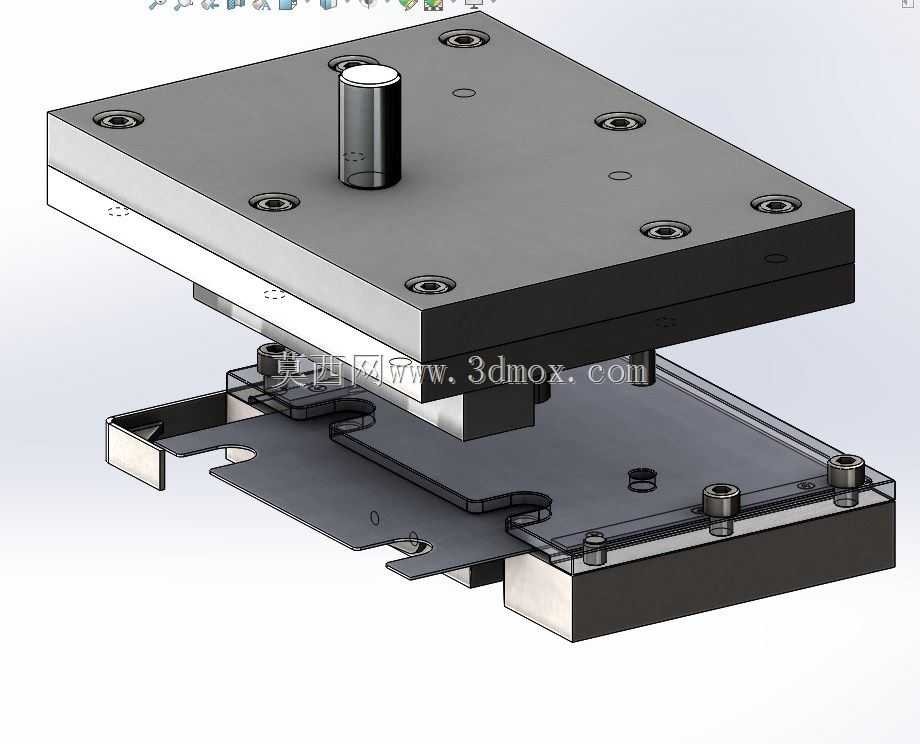

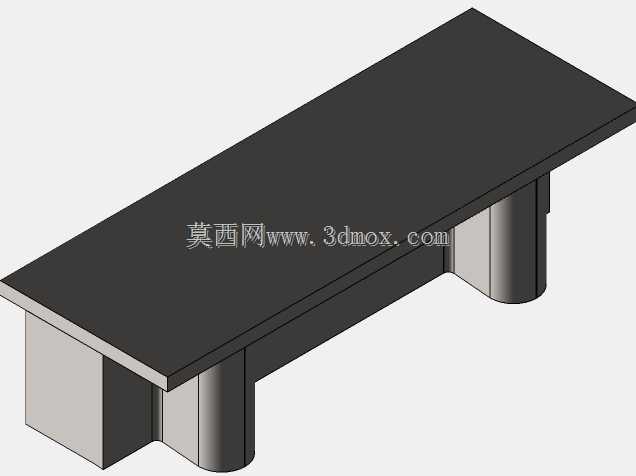

从结构布局来看，上模部分集成了冲头固定座、卸料板与导向套，下模部分设置了凹模镶块、工件夹持单元与成品件落料通道，上下模通过对角布置的两个导柱导套完成合模导向，导向副采用间隙配合设计，合模过程中无卡滞，能长期承受高频次冲压的往复载荷。卸料板在冲头完成冲压回程时，会将卡在冲头上的料边及时剥离，避免带料问题影响连续送料作业。

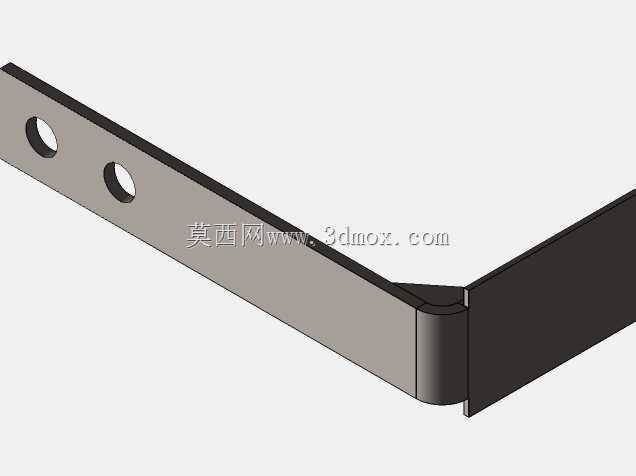

实际应用场景中，这类带夹持结构的冲模多用于小型五金钢配件的批量冲压生产，比如电器安装支架、小型连接钢片、设备固定角码等零件的冲裁、成型工序，无需额外搭配独立的送料定位夹具，单套模具即可完成从料件定位到冲压成型、卸料的全流程动作，适合中小批量的多品种钢件冲压加工场景，能帮助生产环节减少工装投入成本，提升冲压工序的加工稳定性。设计时充分考虑了模具的维护便利性，凹模与冲头均采用镶块式结构，长期使用出现刃口磨损后，仅需拆卸更换对应镶块即可完成维修，无需整体报废模架，能有效降低模具的全周期使用成本。下模座的落料口位置预留了足够的避让空间，冲压完成的成品件可直接通过落料口滑入下方的收料盒，无需人工手动取件，进一步提升连续作业的操作安全性。
