模块化无人水下潜航器结构设计

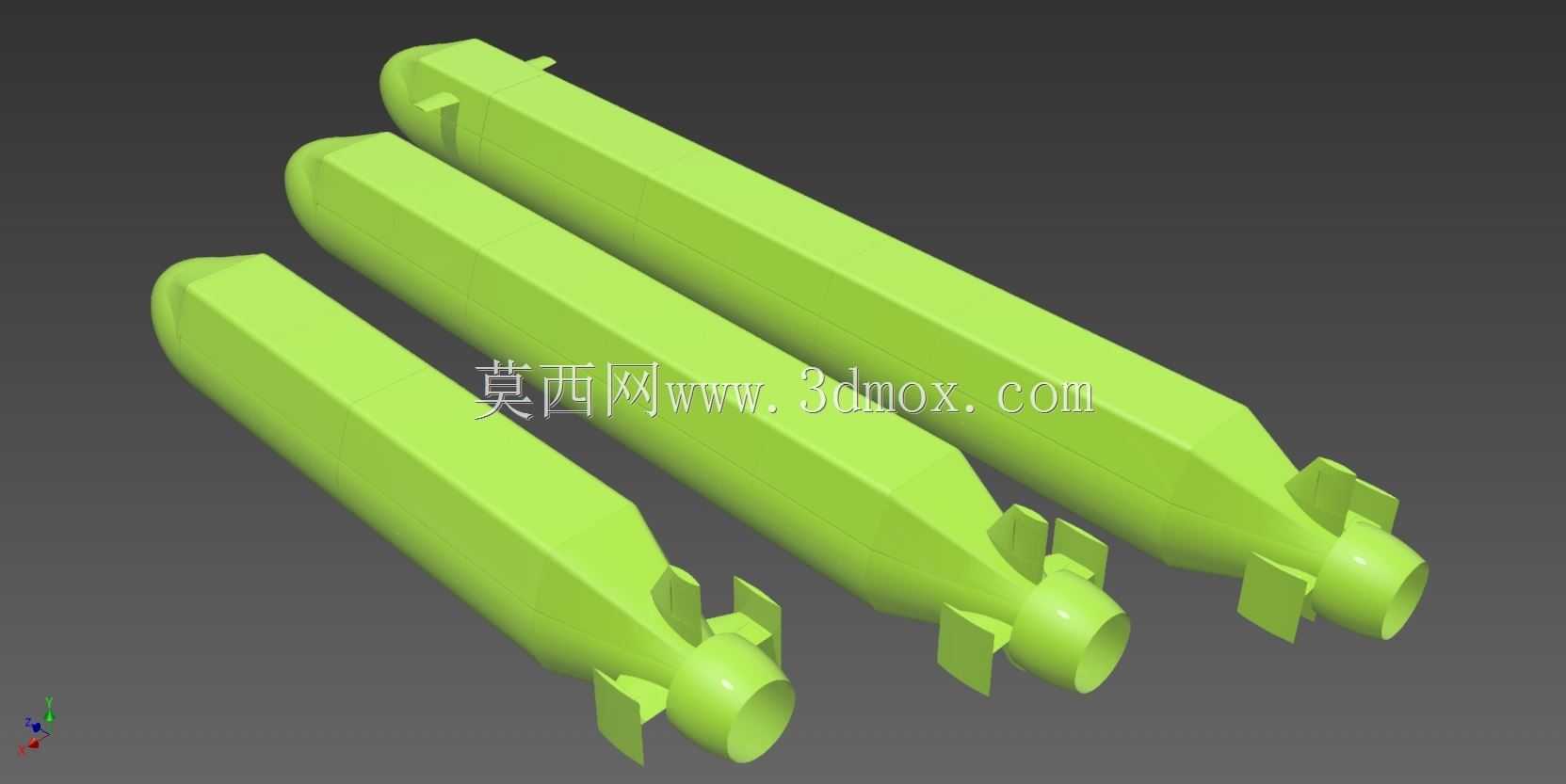

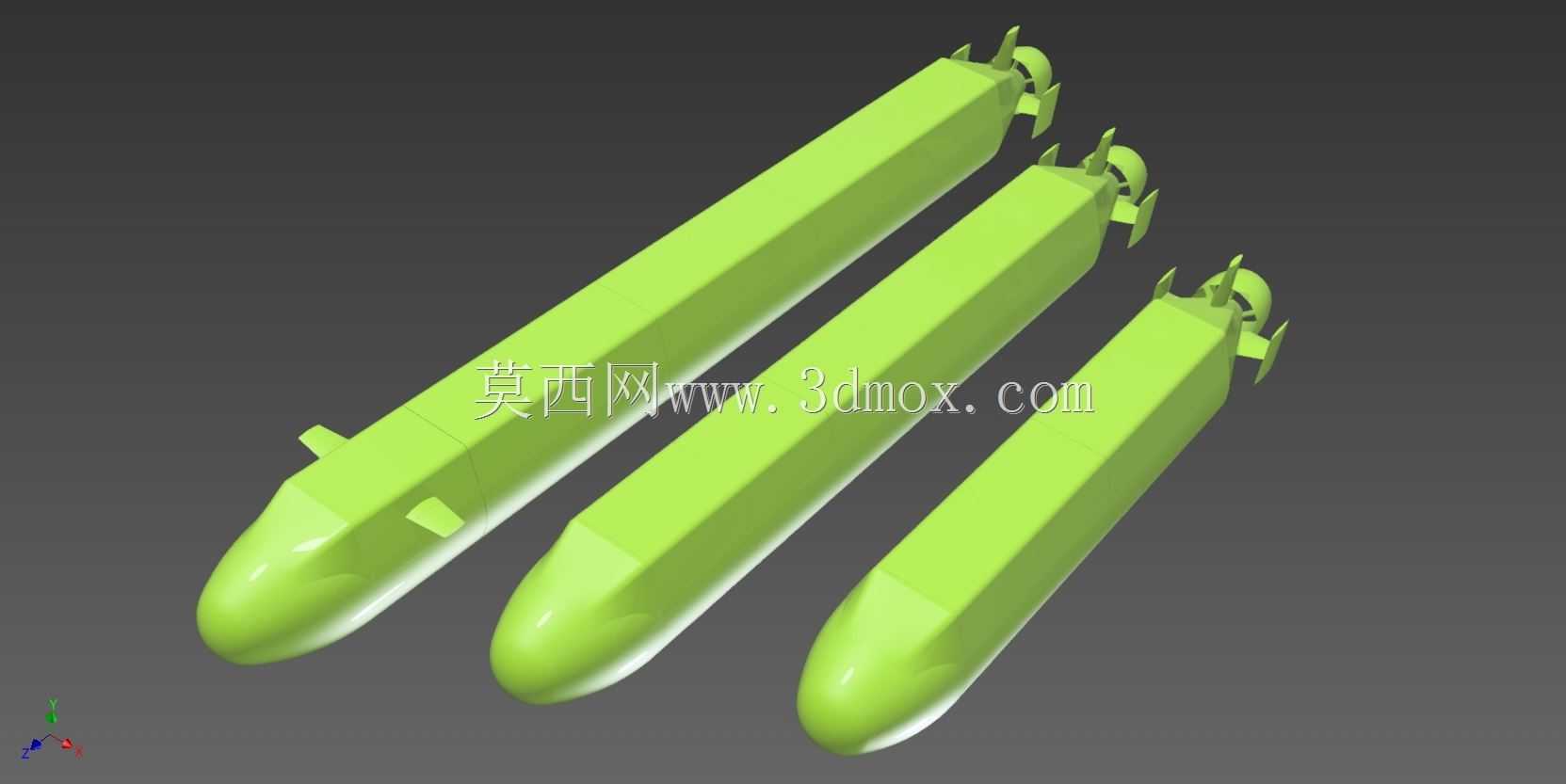

　　这款无人水下航行器的设计首先锚定近岸浅海探查、水下小型载荷布放、水域环境巡检这类轻量化作业场景，可在湿舱、干舱两种运行模式间切换，适配不同的任务搭载需求。结构上采用分段式模块化布局，核心舱段预留了充足的安装空间，可容纳大型水下电子舱、镇流组件、动力电池组以及尾部推进驱动系统，用户可根据任务航程需求，通过增加标准中间舱段的方式调整整体艇身长度，首尾舱段为通用化设计，无需重新开模或重构结构即可完成长度拓展，大幅降低定制改型的成本。外形设计上，艇头采用低阻水滴线型，有效降低水下航行的兴波阻力与摩擦阻力，艇身主体为等截面棱柱构型，既便于3D打印过程中减少支撑材料用量，也能为内部载荷提供规整的安装界面，额外设计的带俯冲平面的舱段模块，

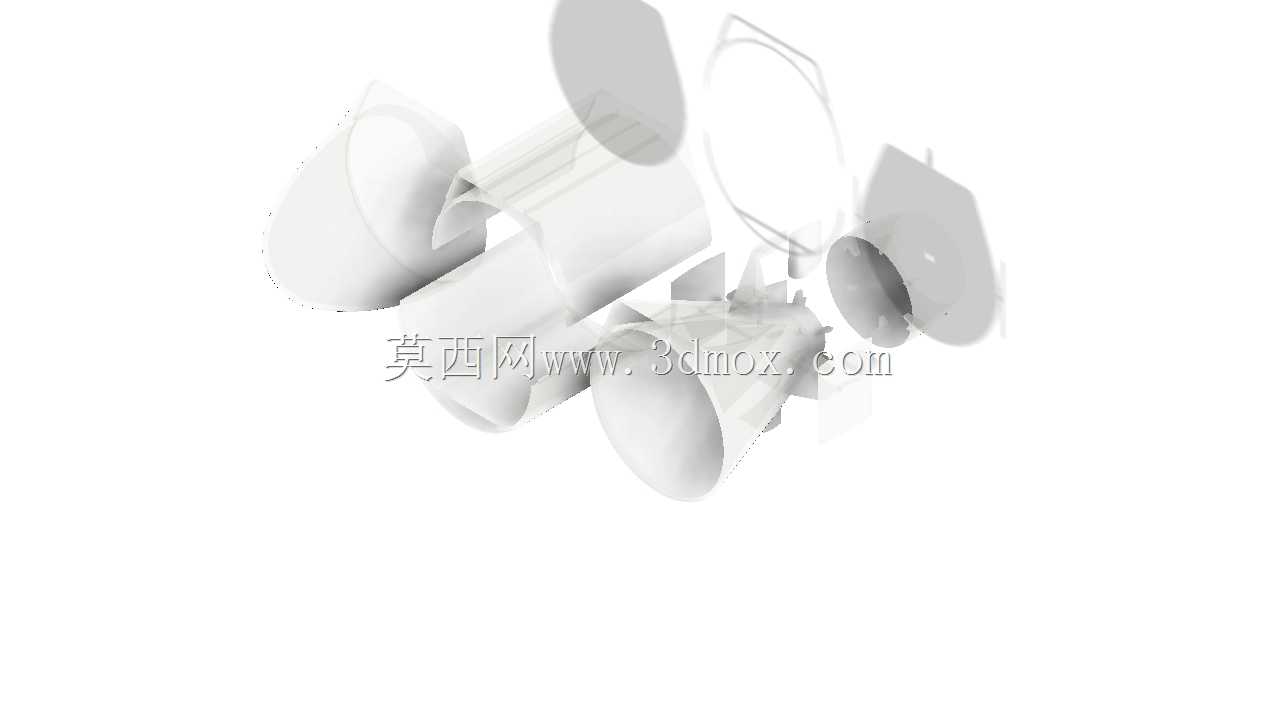

　　可在需要提升垂直机动性能时替换标准中间舱段，优化潜浮过程的姿态控制效率。建模过程中，首先搭建艇身的纵向基准骨架，确定首尾线型的控制点坐标，依次扫掠出各段舱体的基础曲面，对拼接位置做止口定位结构设计，保证舱段连接的同轴度与密封性；尾部推进器的安装座预留了标准安装孔位，可适配不同规格的小型水下推进器，舵面结构与艇身采用一体化连接设计，减少装配环节的零件数量。针对3D打印的工艺特性，所有结构壁厚均控制在适配FDM打印的合理区间，避免大角度悬垂结构，打印完成后仅需对拼接面做简单打磨、密封处理即可投入测试，整体结构可通过增减舱段适配不同的浮力配平需求，配合尾部的螺旋桨推进结构，可实现定深航行、转向、潜浮等基础动作，遥控信号接收模块可布置在艇身上部的预留舱位，避免水体对信号传输的过度屏蔽，满足近岸目视范围内的遥控作业需求。
