船用便携式燃油储运罐体结构设计

做船舶舾装配套设计时，这类便携燃油储运罐是小型作业艇、应急备用动力场景里的常用部件，不同于船体固定安装的燃油舱，这类便携罐体需要兼顾随船携带的便利性、加注作业的操作性以及航行工况下的密封可靠性，避免船舶颠簸、倾斜时出现燃油渗漏的风险。从实际使用场景来看，这类罐体主要用于给船外挂机、船载小型应急发电机组补充燃油，也可作为短途作业时的备用燃油载体，需要满足单人拎取移动、快速对接加注口的使用需求，同时要适配船舶甲板的有限存放空间，避免占用过多作业区域。

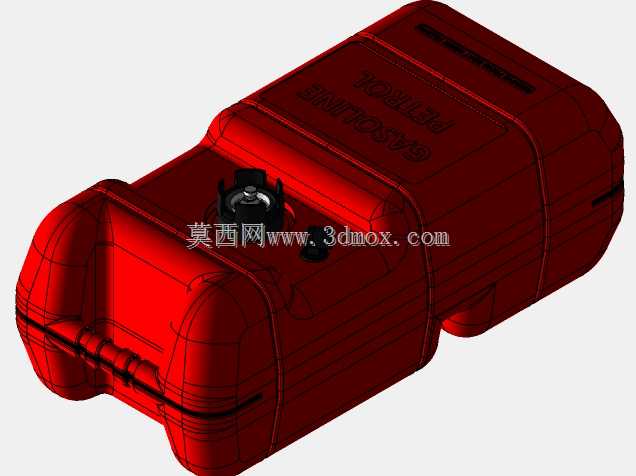

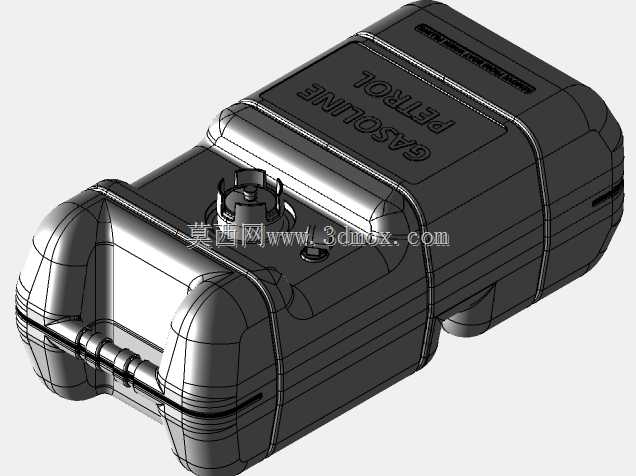

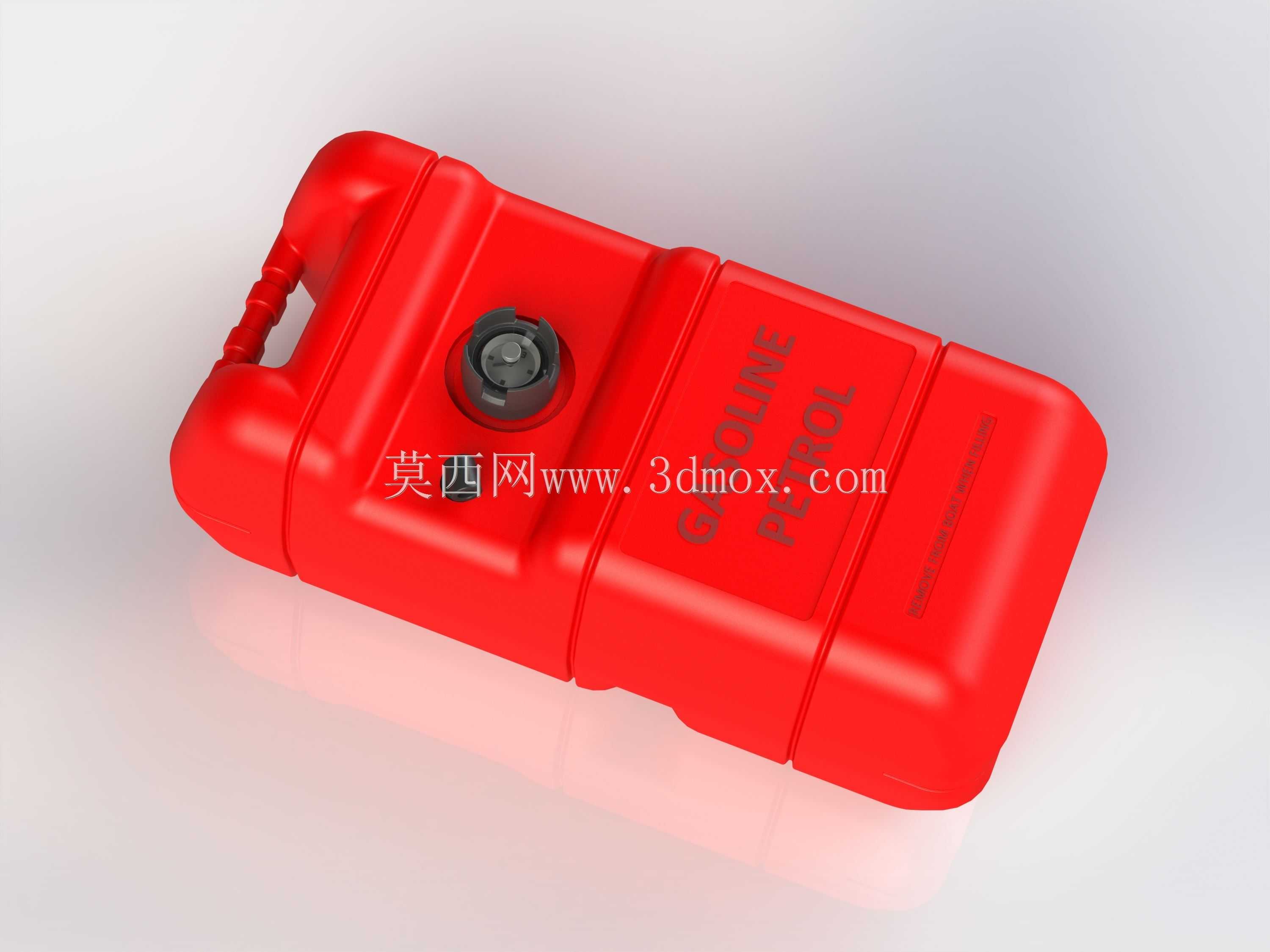

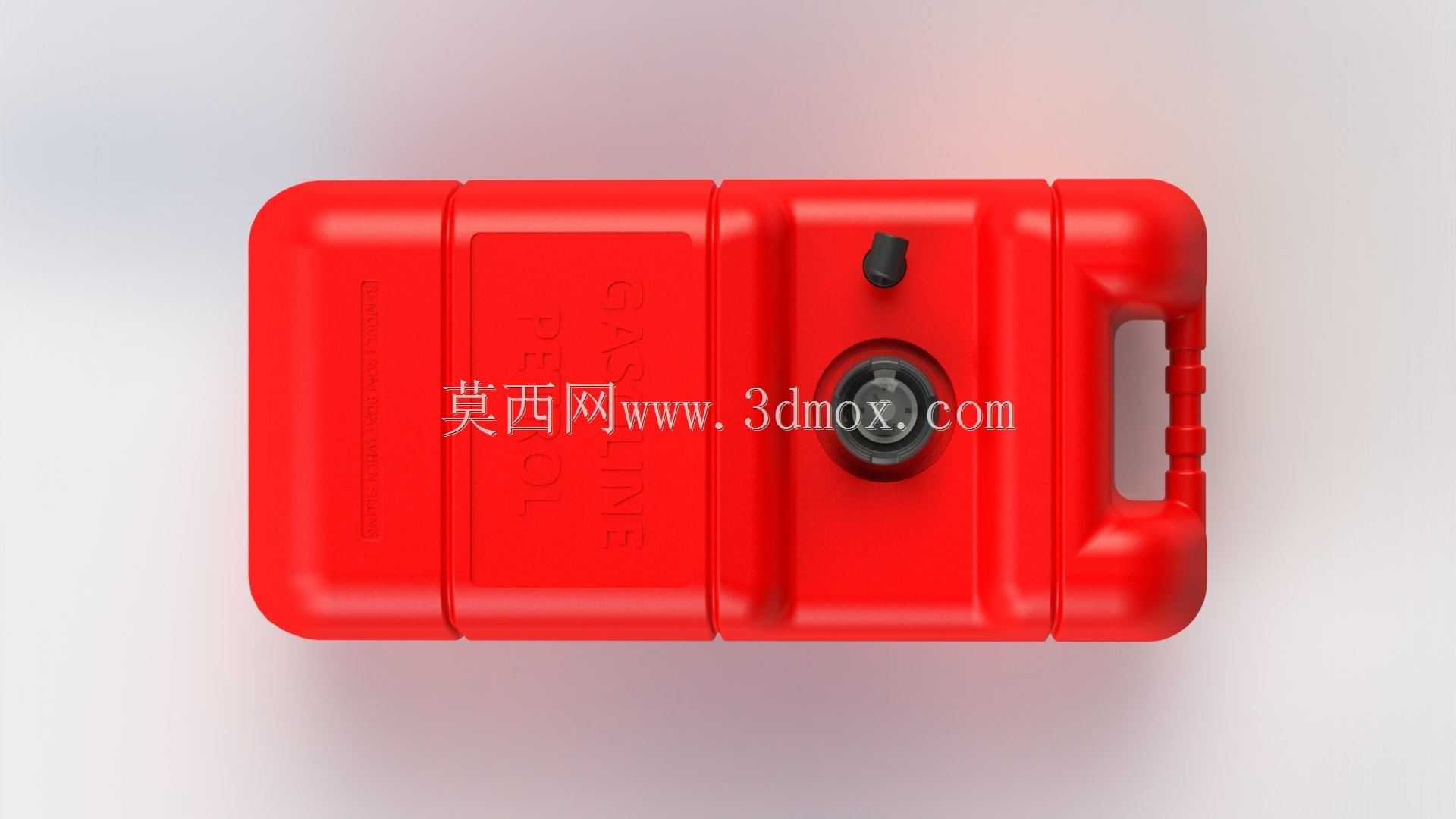

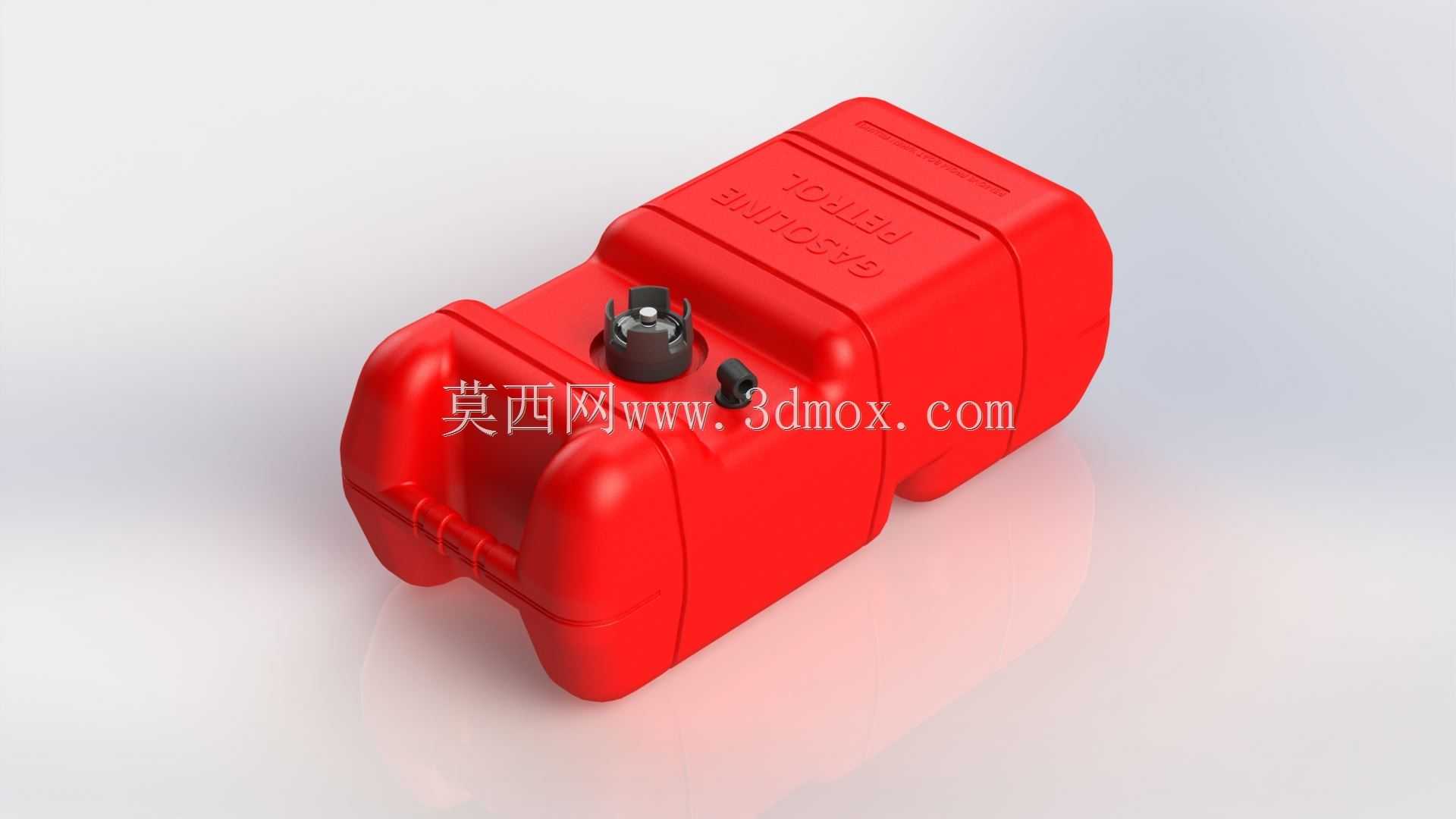

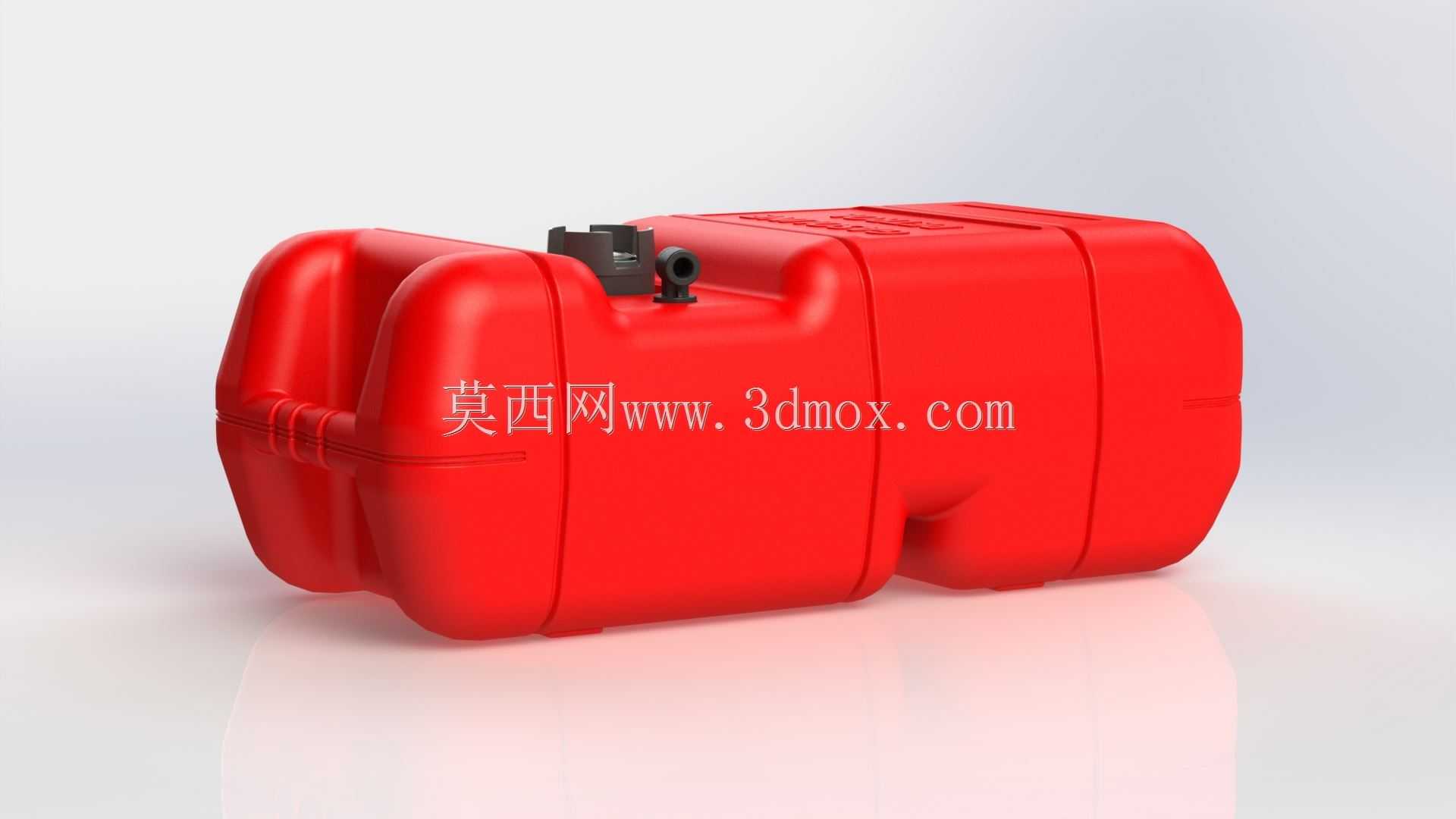

建模初期先梳理功能边界：首先要确定罐体的额定储油容积，结合单人搬运的负重上限，将满载总重量控制在成年人可轻松拎取的范围内，再根据船舶甲板常见的存放间隙确定罐体的长宽高尺寸，避免出现罐体无法放入常规储物格的问题。外形设计上采用带加强筋的扁平长方体结构，侧面的环形加强筋一方面可以提升罐体的抗挤压能力，避免航行中受其他物件磕碰出现变形渗漏，另一方面可以增加罐体表面的摩擦力，减少湿滑甲板上罐体滑移的概率。顶部集成的拎手做了圆弧过渡处理，贴合手掌受力曲线，长时间拎取也不会出现硌手的问题，注油口设置在拎手旁侧的凹陷区域，既可以避免加注时燃油溢出流到拎手位置，也能给油箱盖提供防护，减少航行中浪花直接冲刷注油口密封面的概率。

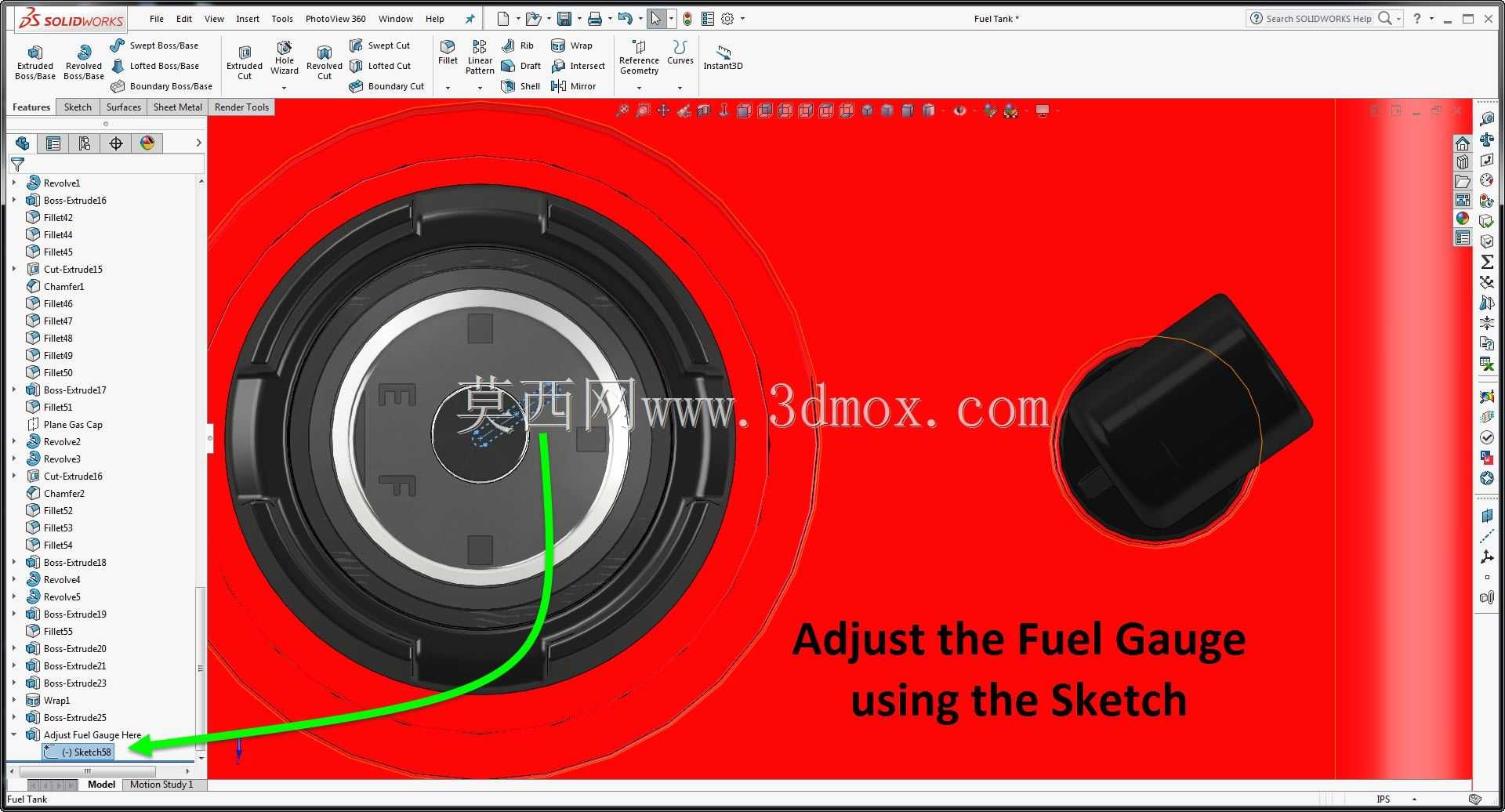

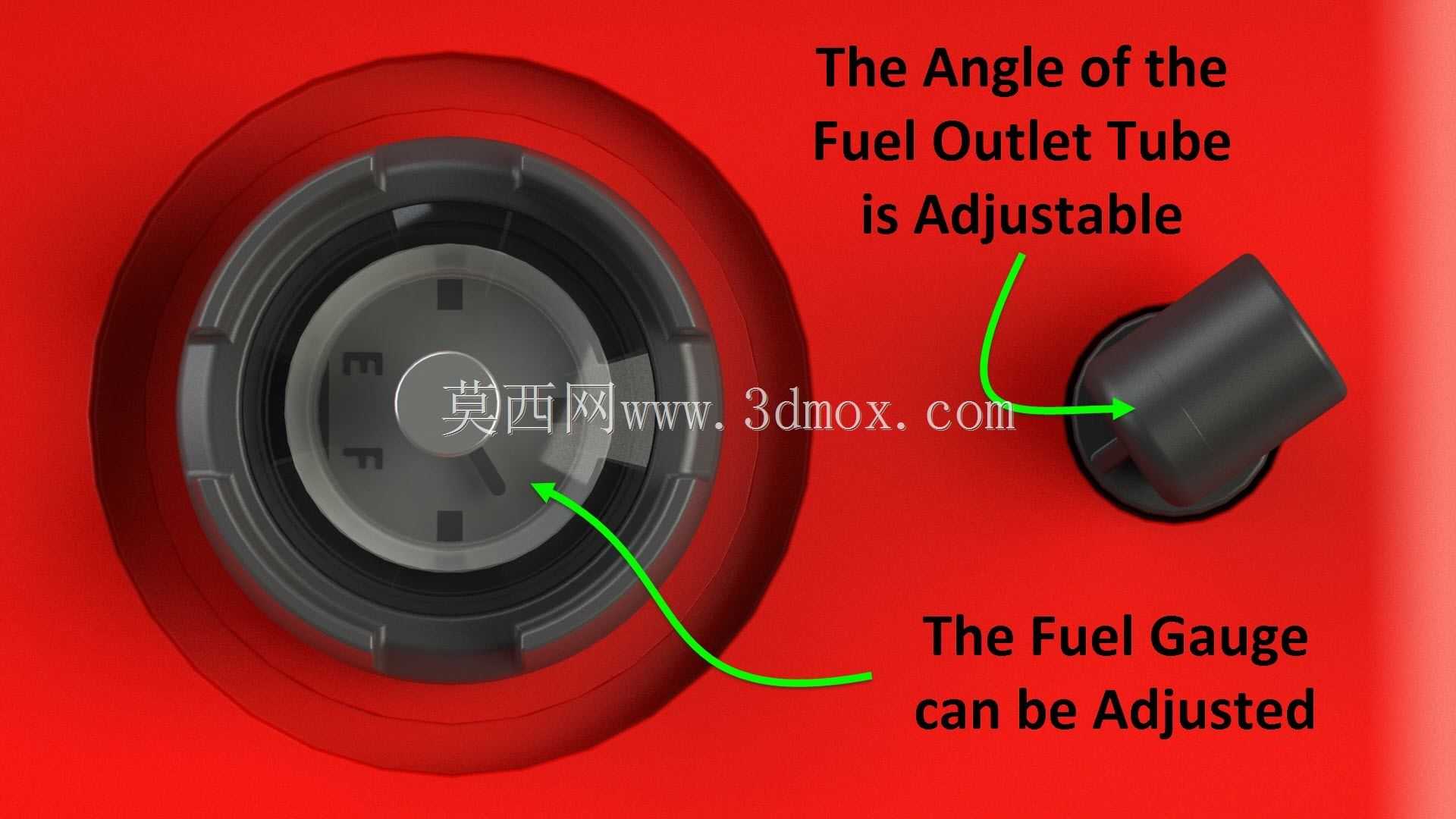

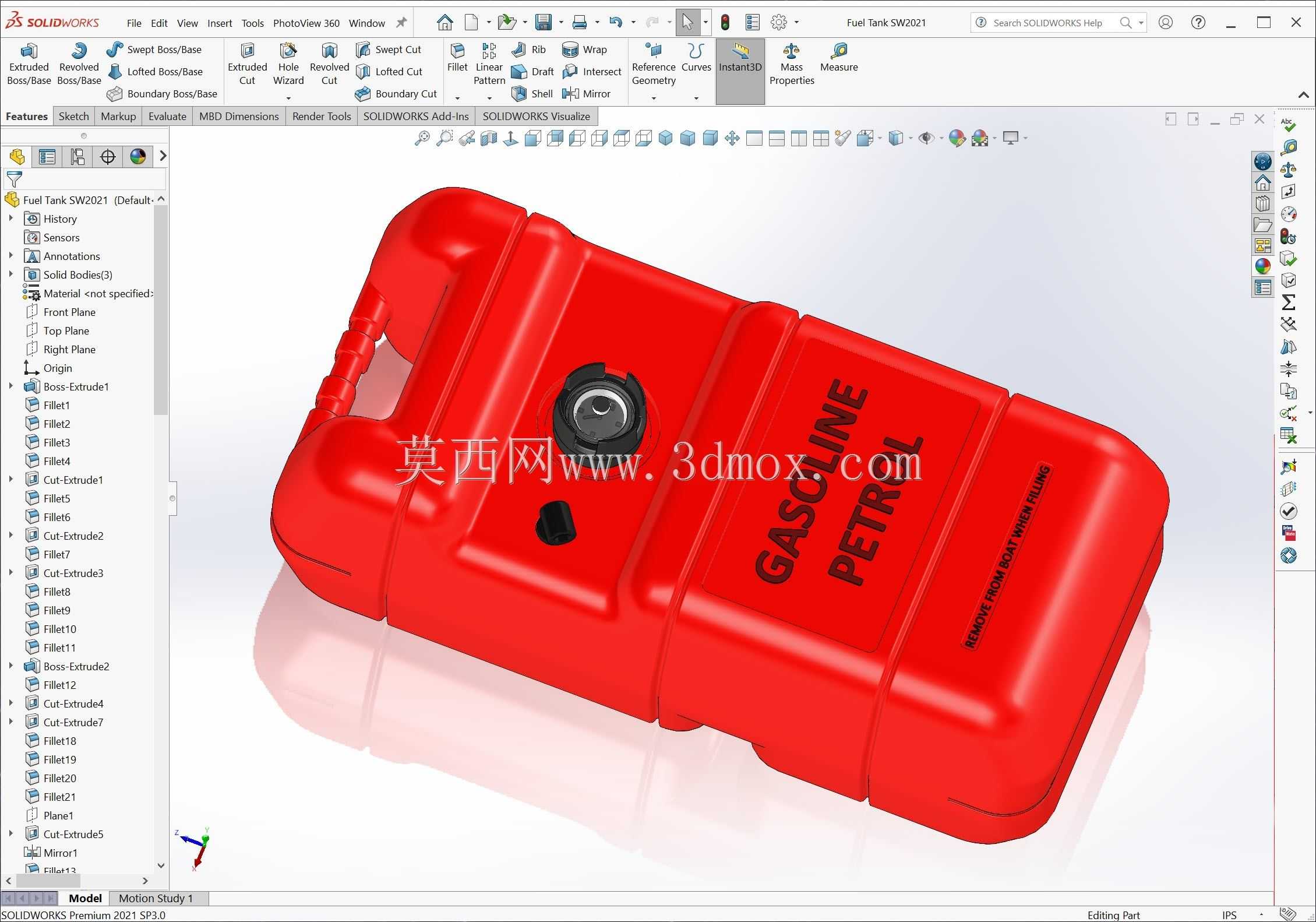

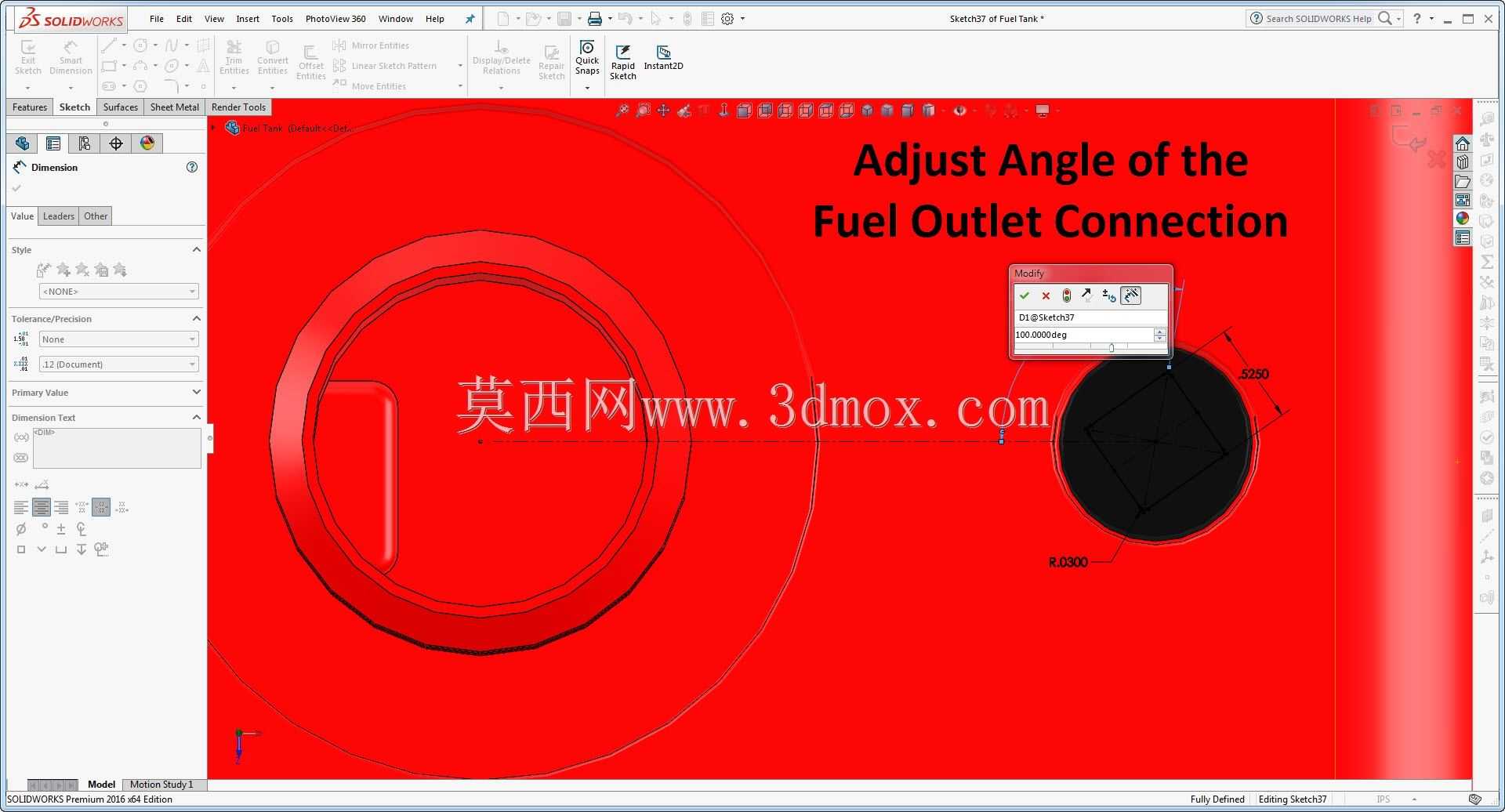

建模时先绘制罐体的主体轮廓草图，通过拉伸生成基础实体，再通过抽壳命令设定均匀的壁厚，保证罐体各位置的结构强度一致，避免局部壁厚过薄受外力破损。侧面的加强筋采用草图投影后拉伸的方式生成，筋条的高度和厚度根据罐体整体尺寸做匹配，避免筋条过高导致存放时卡滞。顶部的拎手与罐体主体做一体化建模，衔接位置做圆角过渡消除应力集中，避免拎取满载罐体时衔接处出现开裂。注油口位置单独做安装位结构，预留油箱盖的装配螺纹与密封面安装空间，保证后续装配标准油箱盖后密封性能达标。建模过程中同步做干涉检查，确认拎手活动空间、注油口操作空间无结构冲突，同时核对罐体的重心位置，保证拎取时罐体保持平衡，不会出现倾斜溢油的问题。最后对罐体表面的标识区域做浅浮雕处理，预留燃油类型标识的印制位置，避免使用中出现燃油混加的问题。
