混流式水轮机尾水管套管结构设计

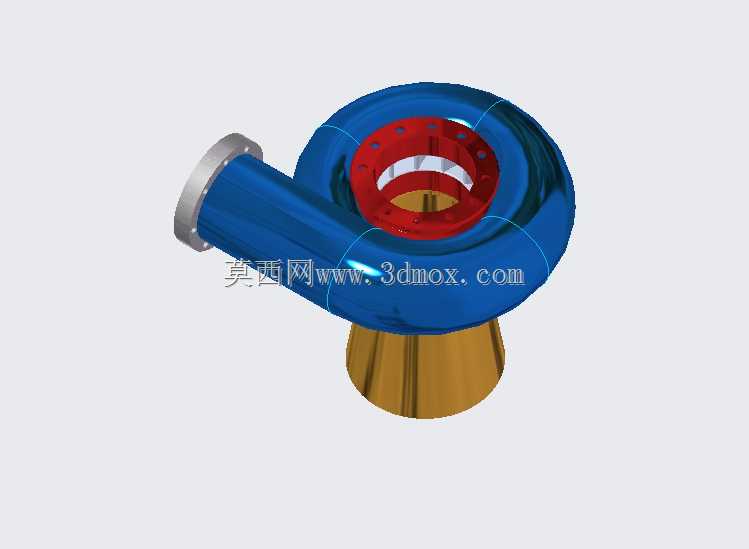

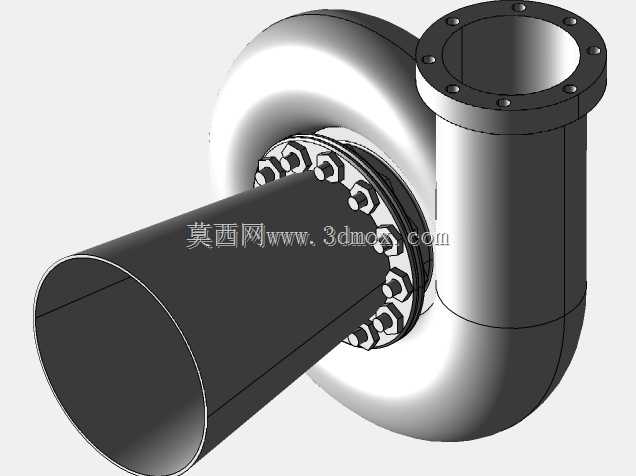

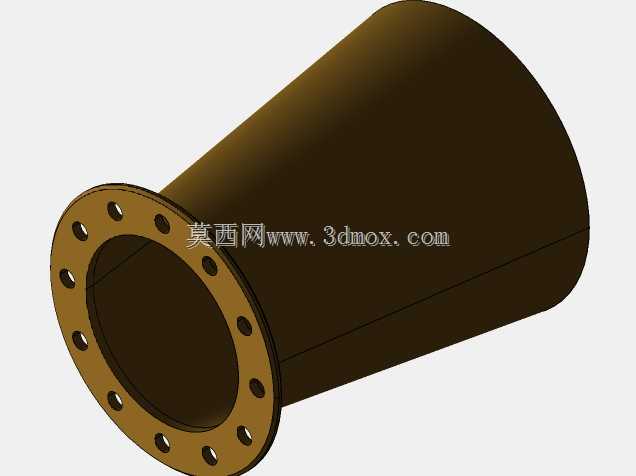

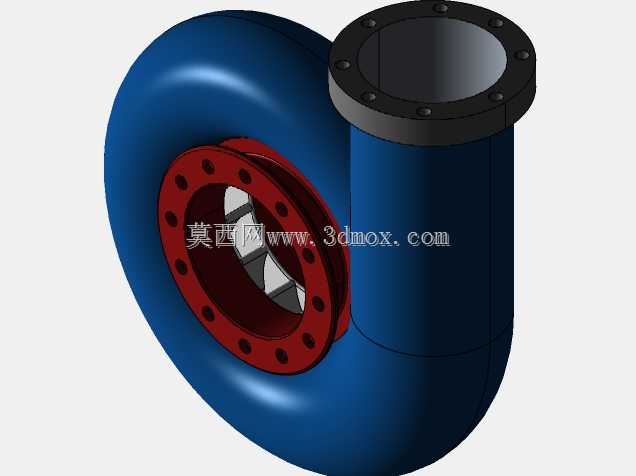

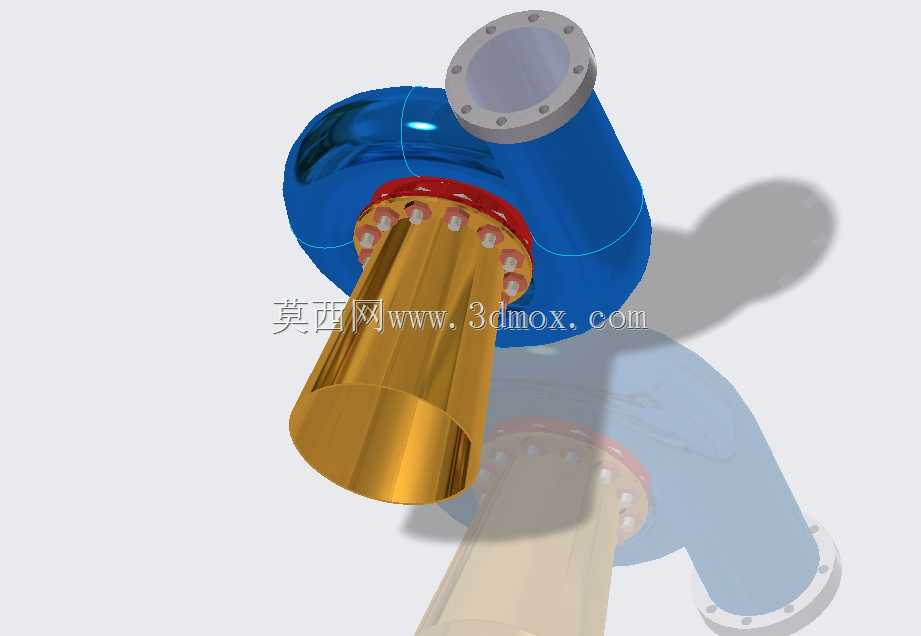

在水力发电站的核心动力转换环节，混流式水轮机承担着将水流势能转化为旋转机械能的关键作用，尾水管作为水轮机过流通道的末端核心部件，其套管结构的设计合理性直接影响机组的能量回收效率与运行稳定性。日常运维与新建电站选型过程中，尾水管套管需要承受尾水脉动压力、机组振动传导以及不同工况下的水流冲刷，因此结构建模阶段需要充分考虑实际安装边界的配合公差。建模初期先梳理水轮机整体的流道走向，确定尾水管的锥段扩散角度，套管作为包裹尾水管锥段、连接基础环与尾水肘管的过渡构件，首先要匹配转轮出口的法兰连接尺寸，保证与转轮下环的密封面贴合度，避免运行过程中出现漏水泄压的问题。绘制三维模型时，先通过旋转特征生成套管的主体锥形筒体，筒体的壁厚根据电站水头等级选取对应规范值，再在筒体上端加工与基础环对接的法兰安装面，法兰上的螺栓孔采用圆周阵列方式排布，孔位公差按照机械配合的H7级精度预留，保证现场安装时螺栓能够顺利穿入。套管外壁的加强筋采用对称排布结构，筋板的高度与厚度根据筒体的径向刚度计算结果确定，避免机组甩负荷工况下尾水压力骤升导致筒体变形。建模过程中需要同步校验套管与周围埋设部件的安装间隙，预留出二期混凝土浇筑的操作空间，同时要考虑尾水管里衬的焊接坡口尺寸，保证现场焊接作业的可达性。完成主体结构后，对套管与尾水肘管的对接段做过渡圆弧处理，减少流道的局部阻力损失，避免水流在拐角处产生脱流涡带，降低机组的振动幅值。整个建模过程需要反复核对各段的过流断面尺寸，保证流道的扩散率符合水力设计要求，既不能因为扩散过快导致水流脱流，也不能因为扩散过慢增加不必要的材料成本。模型装配阶段需要将套管与转轮、基础环、尾水肘管做干涉检查，重点排查法兰对接面的错位、螺栓孔的同轴度偏差，以及加强筋与周边埋设件的碰撞问题，确保所有配合面的间隙符合安装规范要求。
