船用七叶铸铁螺旋桨铸件结构设计

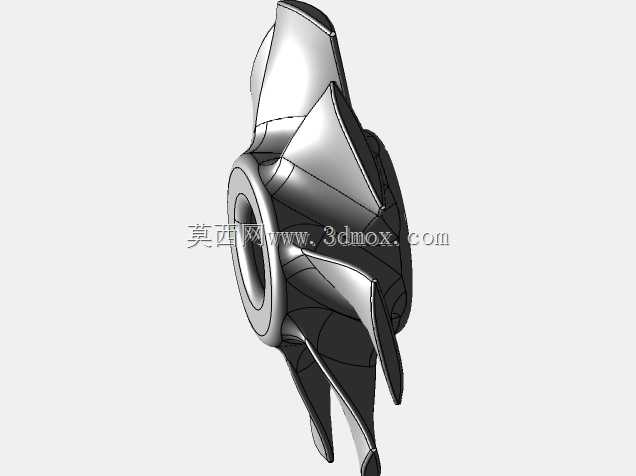

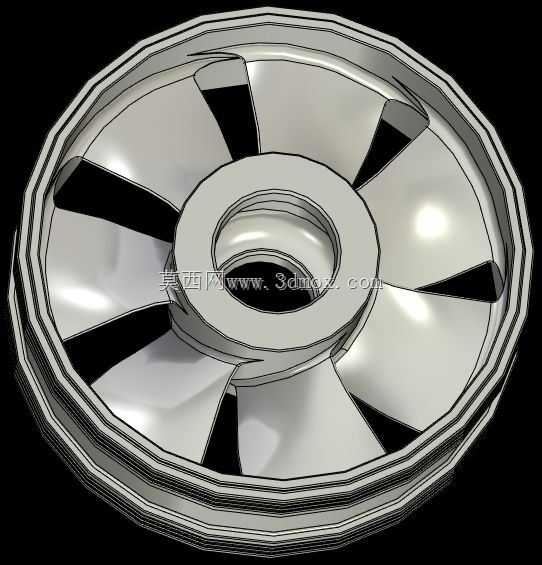

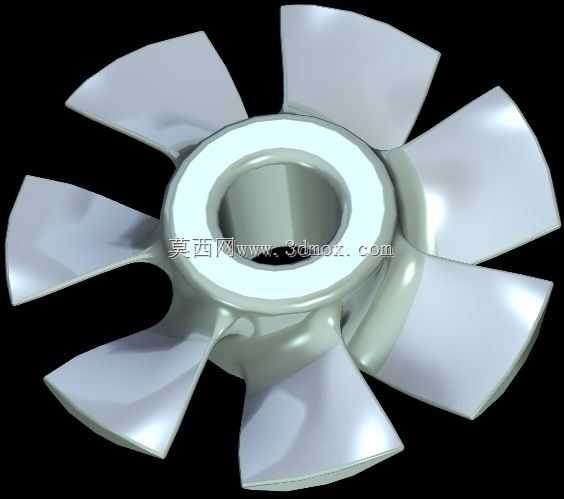

这款螺旋桨铸件主要应用于内河中小型作业船舶的动力推进系统，安装在船舶尾部的尾轴输出端，工作时随主机输出轴旋转，将发动机输出的扭矩转化为推动船舶行进的轴向推力，适配吃水深度1.2-2.5米的散货运输船、短途作业拖轮等船型，在含沙量较高的内河航道工况下，铸铁材质的桨叶具备更优的抗磨蚀性能，相比铜质桨叶成本更低，适合非高速航行的作业船舶长期使用。从结构设计来看，整体采用七叶大侧斜布局，相比常规三叶、四叶桨，七叶结构在相同转速下能有效降低桨叶表面的空泡产生概率，减少航行过程中的振动与水下噪声，同时每片桨叶的叶梢做了削薄导圆处理，避免叶梢与船体尾部结构发生剐蹭，桨叶根部与中心轮毂的过渡位置采用大圆角平滑衔接，消除铸件冷却过程中的应力集中点，降低铸件成型后出现缩松、裂纹的缺陷概率。中心轮毂为等直径通孔结构，内孔预留了后续机加工的余量，安装时通过键槽与尾轴实现周向固定，轮毂端面设计有均匀分布的螺栓孔位，可与尾轴法兰完成轴向锁紧，整体安装边界需匹配尾轴直径120-150mm区间的输出轴系，桨叶旋转外径控制在600-800mm区间，安装时需保证桨叶与船体舵叶的最小间隙不小于30mm，避免转向过程中发生结构干涉。建模过程中先绘制中心轮毂的回转基体，确定内孔与外圆的基础尺寸后，根据螺旋面的升角参数绘制单片桨叶的翼型截面，从叶根到叶梢依次调整各截面的螺距、侧斜角与翼型厚度，通过放样命令生成单片桨叶的实体后，对桨叶与轮毂的衔接位置做圆角过渡处理，再通过圆周阵列生成其余六片桨叶，最后对所有锐边做倒钝处理，完成整体铸件的建模。建模过程中需注意每片桨叶的曲面光顺度，避免出现局部曲率突变，否则会导致实际航行中水流在桨叶表面出现脱流，降低推进效率，同时铸件的壁厚需保持均匀，叶根位置厚度最大，向叶梢方向逐渐减薄，保证铸铁浇注时铁水能够顺利填充型腔，减少铸件成型缺陷。
