滑动万向节传动轴连接结构

做传动系统结构设计时，这类带滑动补偿能力的万向节结构，是解决两轴存在轴线偏移、角向偏差同时还需要轴向窜动补偿场景的核心部件，常见于车辆传动系统、工业设备动力传输单元、工程机械行走机构的动力传递路径中，能够在输入轴与输出轴不同轴、存在相对角位移甚至工作中出现轴向位置变动的工况下，稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷、轴承过早磨损甚至轴件断裂的问题。

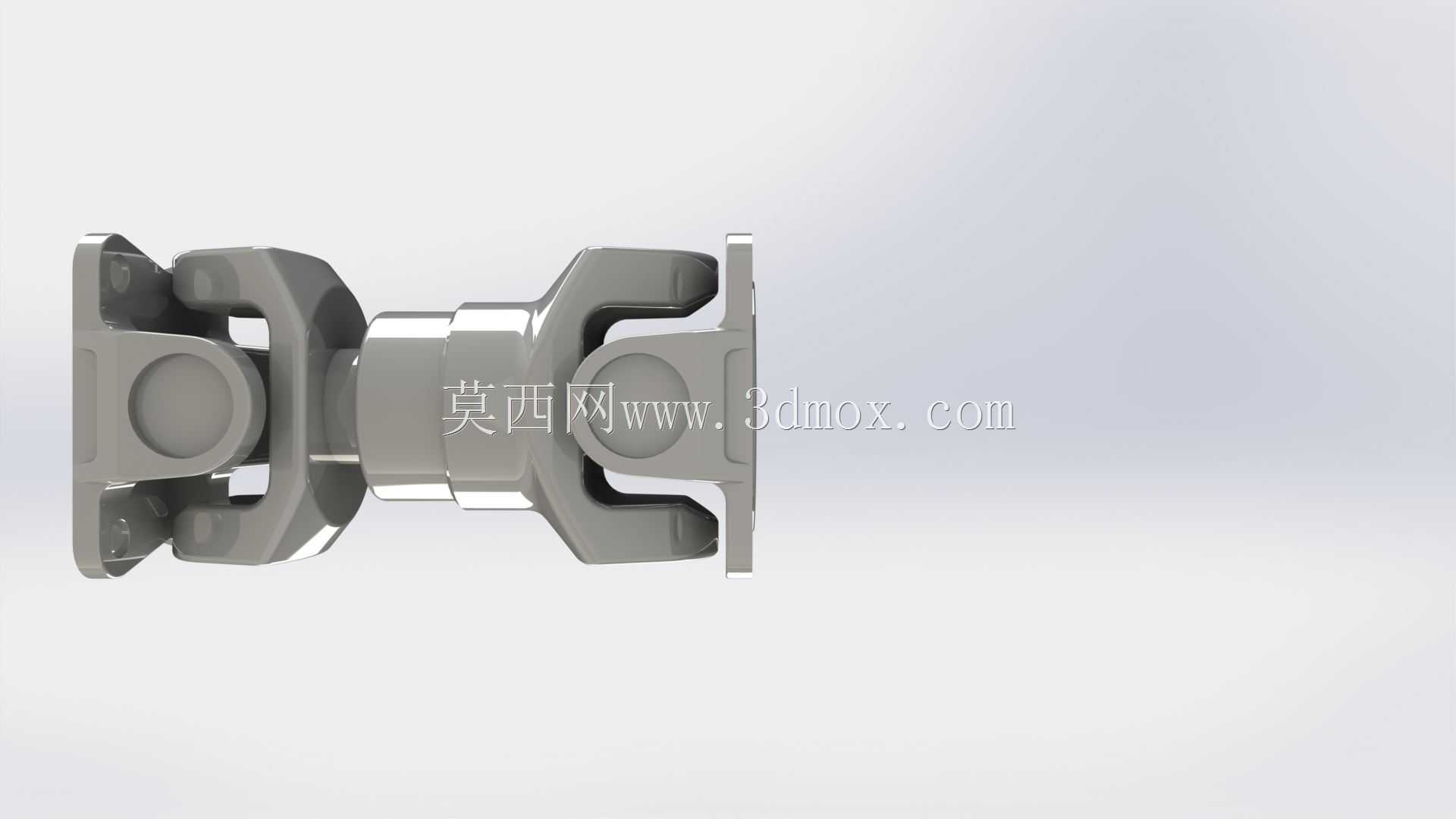

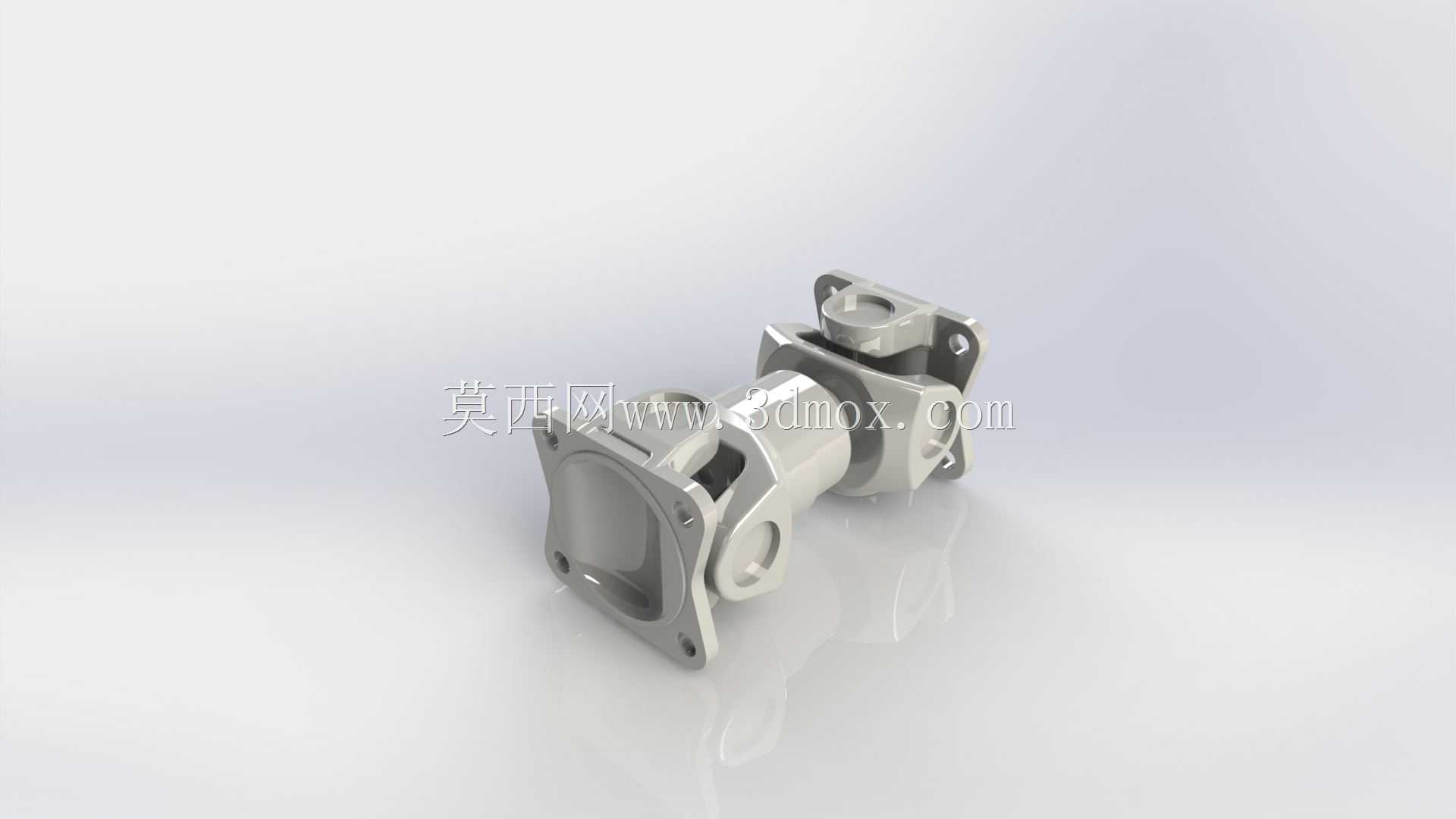

从结构功能来看，这个万向节的两端法兰分别对接动力输入端与从动端，中间的滑动副结构可以补偿轴系装配时的轴向尺寸误差，也能适配设备运行过程中因振动、载荷形变带来的轴向位置变化，十字铰接的结构则可以实现最大数十度的角向偏移补偿，保证在轴系存在夹角的情况下扭矩传递的均匀性，不会出现单卡滞、传动脉动过大的问题。实际选型匹配时，需要先确认两端法兰的安装孔位分布、止口尺寸，确保对接安装时的同轴度初始偏差在允许范围内，同时要核算滑动行程的总长度，预留足够的伸缩余量，避免设备运行到极限位置时滑动副脱开或者顶死。

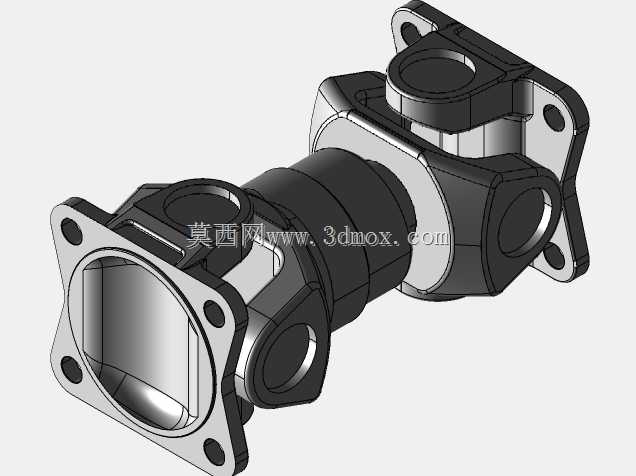

建模的时候，先从两端的法兰连接端开始绘制，先草绘法兰端面的轮廓，拉伸生成法兰基体，阵列做出安装过孔与定位止口的结构，之后处理十字轴的铰接部分，先确定十字轴的中心回转点，保证两个方向的铰接轴线垂直相交，再绘制滑动花键副的部分，花键的齿形要按照传动扭矩的大小选定模数，确保滑动顺畅的同时不会出现传动间隙过大的问题，之后做铰接部位的轴承安装位、密封槽的细节结构，最后给所有配合面预留合理的公差间隙，比如滑动花键的配合间隙、铰接轴与轴套的转动间隙，避免干涉。整个结构的外形要避让周边的安装空间，尤其是万向节摆动到最大角度时，外轮廓不能和周边的护罩、机架结构发生碰撞，安装时要保证铰接部位的润滑通道通畅，定期补充润滑脂来降低铰接副的磨损，延长部件的使用寿命。这类结构在实际使用中，要注意不能超过额定的传动扭矩与最大偏角范围，否则会加速十字轴、滑动花键的磨损，甚至出现结构断裂的故障。
