1英寸ANSI法兰连接式工业压力阀三维设计

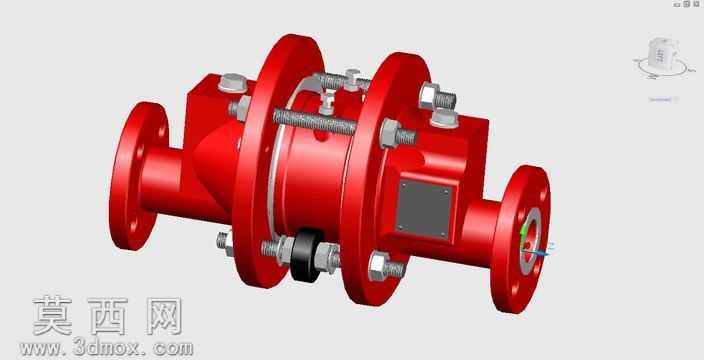

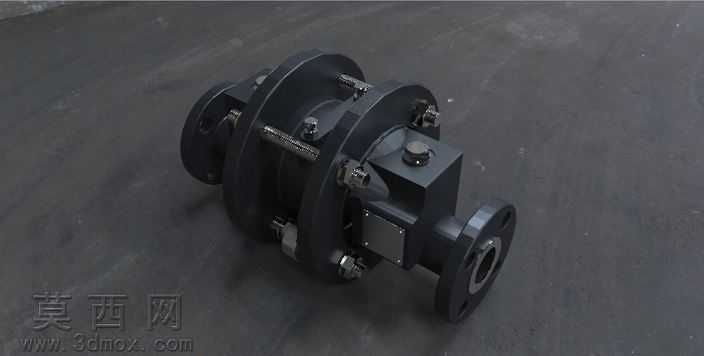

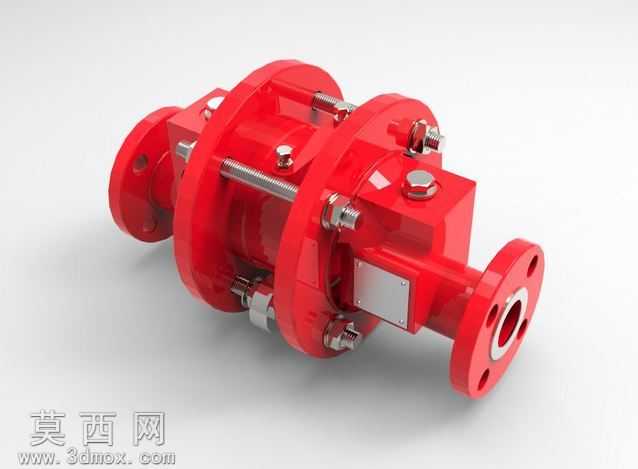

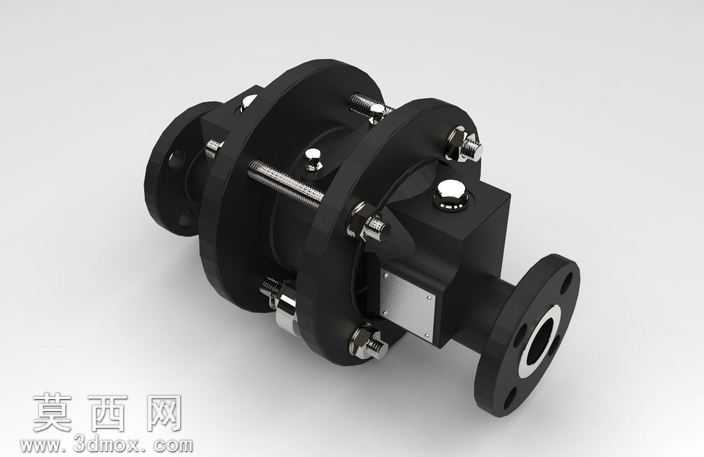

本作品为1英寸ANSI标准法兰连接式工业压力阀的三维数字化设计成果，建模阶段依托三维机械设计软件完成全参数化构建，首先依据ANSI法兰尺寸规范确定两端法兰的螺栓孔分布、密封面尺寸、通径参数，确保法兰连接端可与同标准工业管道实现精准适配。建模过程中对阀门的多层腔体结构进行分层拆解绘制，依次完成阀体主壳体、内部压力调节组件、法兰连接盘、紧固螺栓组、密封压盖、外部标识铭牌等独立零件的建模，所有零件的装配约束完全参照实际工业阀门的装配逻辑设置，螺栓与螺孔的同轴度、法兰密封面的贴合度、活动组件的行程空间均经过干涉校验，不存在结构冲突问题。材质与渲染阶段，针对阀门不同部件的实际工业用材赋予对应材质属性：阀体主体采用铸钢材质，设置高饱和度红色工业防护漆面效果，还原工业管道阀门的典型外观涂装；紧固螺栓、金属拉杆赋予镀锌金属材质，呈现银灰色金属光泽与细微的加工纹理；密封垫片、铭牌区域分别赋予橡胶哑光材质与磨砂金属铭牌材质，区分不同部件的质感差异。渲染阶段采用工作室柔光环境，调整光线角度突出阀体的曲面轮廓与法兰、螺栓的结构细节，通过阴影与反射效果强化模型的立体感，清晰展现阀门的整体外形与各部件的装配关系。设计思路上，该压力阀定位为工业流体管路的压力控制部件，整体采用三段式法兰拼接结构，通过长拉杆螺栓实现多层阀体的紧固连接，既保证了阀体腔体的密封性能，也便于后期内部组件的检修更换；阀体侧面预留的检测与调节接口，可适配压力检测仪表或调节组件，满足工业管路中压力过载保护、压力稳定调节的使用需求，整体结构紧凑，连接方式符合通用工业管道安装规范，可用于工业管路系统的数字化装配演示、阀门结构教学展示、管路布局仿真等场景。
