手动旋转式鱼类分拣工作台结构设计

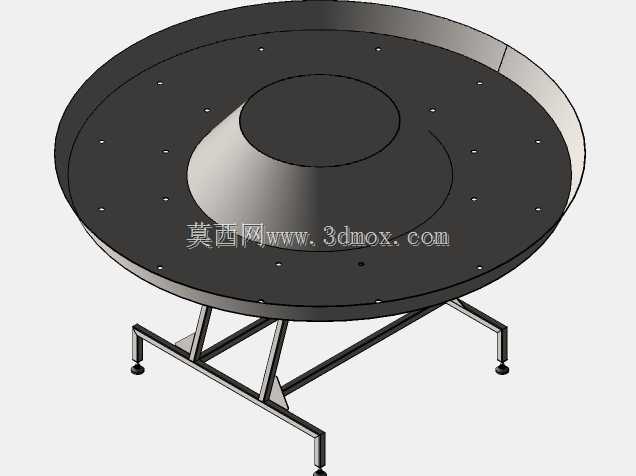

　　这款手动分拣旋转台主要面向水产初加工车间的人工分拣工位设计，适配中小型水产加工企业的来料分级作业场景，可放置在宰杀、清洗工序之后，包装、速冻工序之前的流水段，作业人员围站在台体周边即可完成不同规格渔获的分拣挑拣，无需反复走动搬运物料，能有效降低人工分拣的作业强度。台体核心作业面为圆盘式旋转台面，中部设置锥形导料凸台，避免物料在台中心堆积，待分拣的渔获从上部投放至锥面后可自然滑向周边环形作业区，转动台面即可将物料送至不同作业人员面前，省去物料传递的多余动作。台面采用食品级不锈钢板材折弯焊接成型，边缘做卷边处理避免划伤操作人员，台面上预留的细小沥水孔可及时排走物料携带的积水，保持作业面干爽。下部支撑框架采用方管焊接成型，

　　四条支腿底部配置可调脚杯，可适应车间不平整地面，调整台体水平度避免旋转时出现偏载卡顿，框架间设置斜向加强筋提升整体结构刚性，避免人员倚靠或堆放物料时出现台体变形。建模阶段先确定作业面的合理高度，按照人工站立作业的舒适高度设定台架总高，再根据单工位作业面宽度确定圆盘直径，保证4-6名作业人员可同时围站操作互不干扰；绘制旋转支撑结构时，先搭建中心回转轴的装配关系，搭配推力轴承承受台面竖向载荷，保证手动转动时顺滑无卡滞；台架部分先绘制方管的骨架草图，通过焊接构件特征生成各杆件实体，再逐一添加脚杯、安装板等附属零件，最后完成整体装配校验，检查转动过程中各部件无干涉，支腿着地状态下台面无翘曲。

　　实际使用时可根据分拣品类在台边对应位置放置不同规格的收集容器，转动台面将对应规格的物料拨入容器即可完成分级，相比传统固定工作台，该结构无需配置动力驱动，依靠手动即可轻松转动，维护成本极低，适合加工品类多变、产能波动较大的小型加工场景使用，整体结构无卫生死角，台面与支架均可直接冲洗，满足食品加工车间的卫生清洁要求。
