船用NSS9 evo2海图绘图仪结构设计

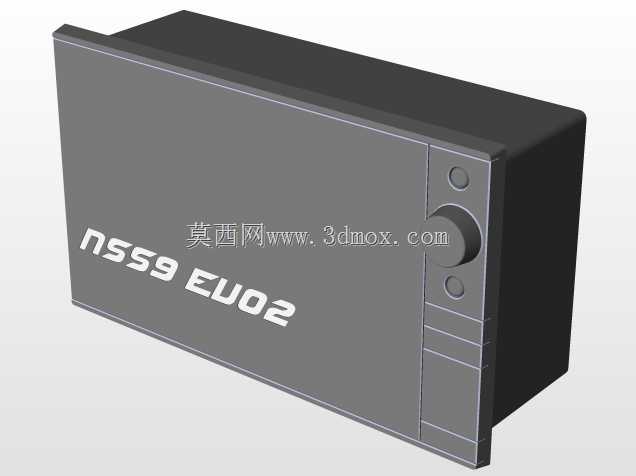

做船载导航设备结构设计时，最先要锚定的是驾驶室控制台的安装边界，这类海图绘图仪多采用标准机架嵌入式安装，面板宽度适配船用控制台通用开孔尺寸，机身深度要预留出后部接线、散热的操作空间，避免安装时和舱内走线架干涉。从实际使用场景看，远洋货轮、近海作业渔船、海事公务船的驾驶台都需要这类设备，它的核心作用是实时显示电子海图，叠加船舶定位、航迹、航向数据，替代传统纸质海图标绘作业，船员可以直接在设备上完成航线规划、航点标记、偏航预警查看，大幅降低航行时的标绘工作量。建模时先从安装基准面入手，先拉伸出机身主体的长方体基体，确认面板和机身的装配止口尺寸，嵌入式安装的止口要和控制台开孔做公差配合，预留密封胶条的安装槽位，避免海上高湿盐雾环境下潮气渗入设备内部。面板区域的布局要贴合船员操作习惯，右侧的旋钮做阶梯式结构，外层是调焦、缩放海图的阻尼旋钮，内层是确认按键，上下两个小圆点是状态指示灯，分别对应电源、定位信号状态，建模时要给旋钮预留转动间隙，避免装配后出现卡滞。机身侧面的散热筋结构不能省略，船载设备长期处于封闭控制台内，散热筋要顺着舱内通风方向布置，同时要做圆角过渡，避免安装时划伤线缆。建模过程中先完成主体结构的草图绘制，拉伸凸台做出机身外壳，再切除出面板的显示区域、按键安装位，之后添加旋钮、指示灯的细节特征，最后做整体的倒角处理，所有外露棱边都要做R2以上的圆角，符合船用设备的安全设计要求，避免船员操作时被锐边划伤。设计时还要考虑设备的维护便利性，后部的接口区域要做下沉式设计，电源、信号、数据接口排布在同一平面，接线时不需要探入控制台内部，日常检修拔插线缆更方便，机身外壳的壁厚要兼顾强度和重量，采用船用设备常用的壁厚参数，既满足航行时的抗振动要求，也不会过重增加控制台的承重负担。
