复古木质船舶方向舵结构设计方案

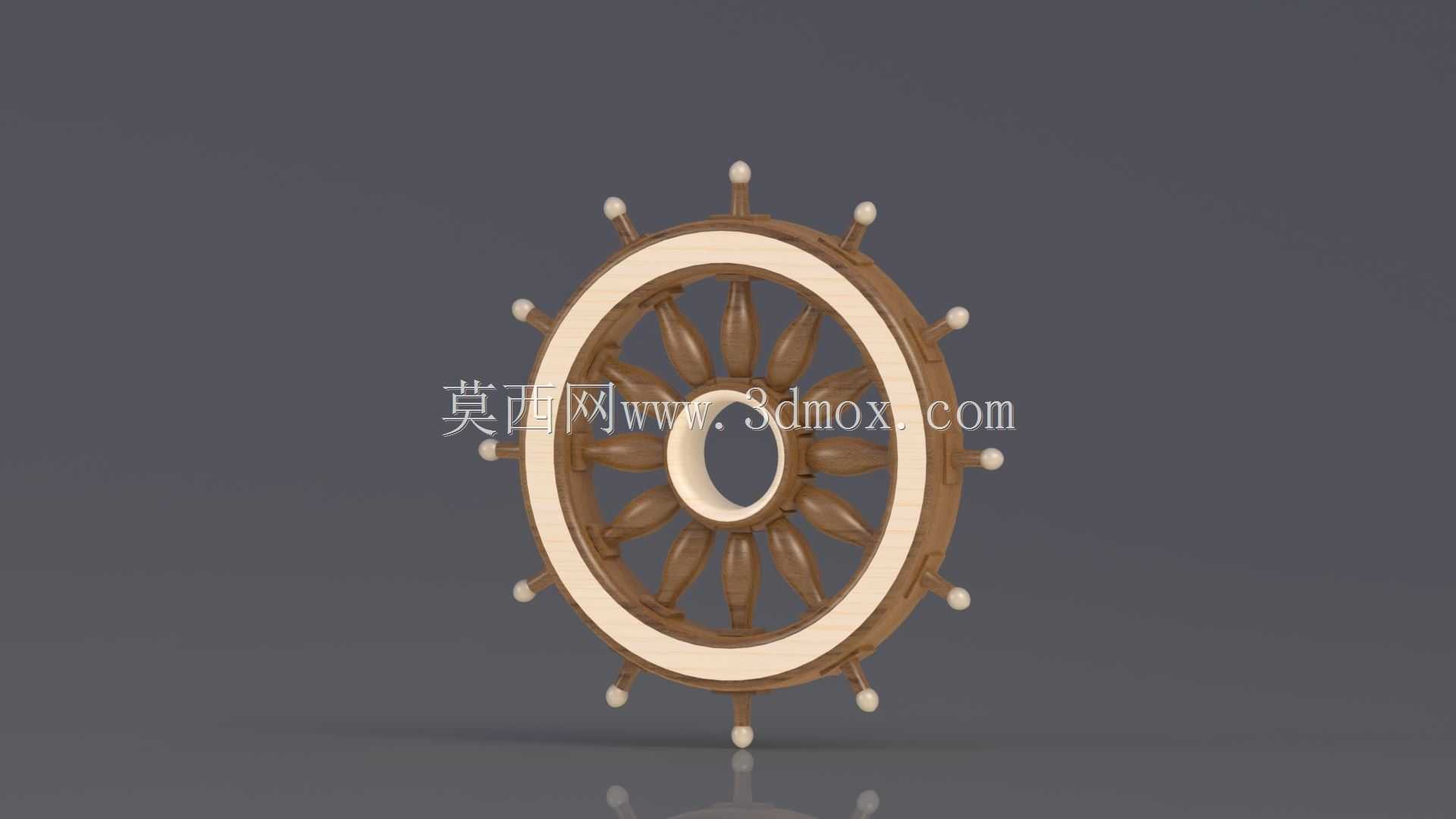

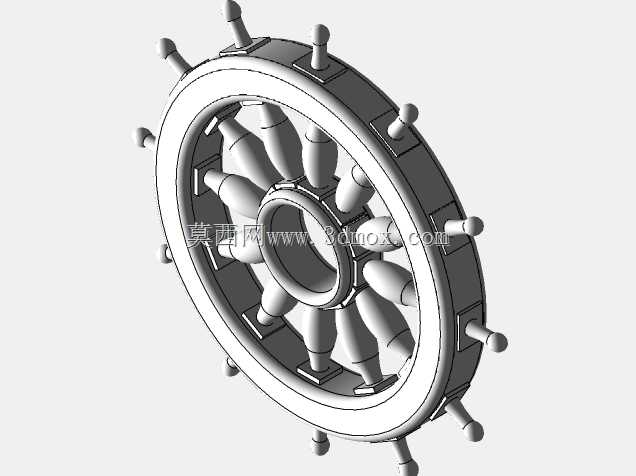

在中小型内河观光船、仿古木质游船、滨海休闲游艇的驾驶舱操控区域，方向舵是直接决定航向操控精度与驾驶交互体验的核心构件，不同于大型货轮采用的液压助力舵机系统，这类偏向复古风格的木质舵轮更多适配无助力或轻助力的机械转向传动结构，舵轮的握持手感、转动阻尼、径向受力均匀性都会直接影响驾船人员的操控判断。从结构设计逻辑来看，这款舵轮采用双层轮圈嵌套结构，外层主轮圈采用硬木切削成型，表面做圆弧过渡处理，避免长时间握持产生硌手的不适感，内层嵌套浅色硬质装饰圈，既可以通过材质色差提升视觉层次感，也能作为轮圈结构的加强筋，抵消木质材料长期受径向力产生的形变趋势。轮辐部分采用纺锤形流线设计，一共12根轮辐沿轮圈周向均匀分布，每根轮辐两端分别与内层圈、中心轮毂做榫卯结构嵌合，配合环保结构胶粘接固定，相比金属焊接的舵轮，这种结构在保证连接强度的同时，能大幅降低整体重量，减少转向时的惯性迟滞。轮圈外侧均匀分布12个圆柱形握持凸点，凸点端部做圆弧倒钝处理，凸点嵌入轮圈内部的深度不小于凸点总长度的三分之二，避免大角度打舵时凸点受侧向力脱落，凸点的位置刚好对应每两根轮辐的中间位置，驾船人员在快速打舵时可以精准找到握持点位，不用低头确认舵轮角度。中心轮毂采用中空台阶孔设计，孔位公差按照H7精度加工，可以直接适配标准规格的转向柱轴径，轮毂端面预留3个均匀分布的沉头安装孔，方便通过螺栓与转向柱法兰盘锁紧固定，安装时不需要额外做转接件，能直接匹配现有多数小型船舶的转向系统安装边界。从安装尺寸边界来看，舵轮整体外径控制在550mm区间，这个尺寸既不会因为直径过小导致转向时需要施加更大的转动力矩，也不会因为直径过大占用过多驾驶舱操作空间，轮毂部分的轴向厚度控制在60mm以内，安装后不会突出驾驶台过多，避免人员通行时发生磕碰。在实际使用场景中，这类木质舵轮除了基础的航向操控功能，还能适配航海主题的餐厅装饰、复古展厅陈列、影视道具制作等场景，结构设计时已经考虑了不同场景的安装适配性，中心轮毂的中空结构可以根据使用需求加装装饰盖板，不需要转向功能时可以直接作为装饰构件固定在墙面或展架上，不需要额外修改主体结构。设计过程中针对木质材料的湿胀干缩特性，轮圈部分做了对称的应力释放槽设计，槽位隐藏在内层装饰圈的贴合面下方，不会破坏外观完整性，同时能抵消不同温湿度环境下木材产生的内应力，避免长期使用后轮圈出现开裂、变形问题，轮辐与轮圈的连接位置都做了圆角过渡，减少应力集中点，提升整体结构的抗疲劳强度，即使在高频次转动的使用场景下，也能保证结构连接的可靠性。
