适配3660与3674规格电机的水冷散热套

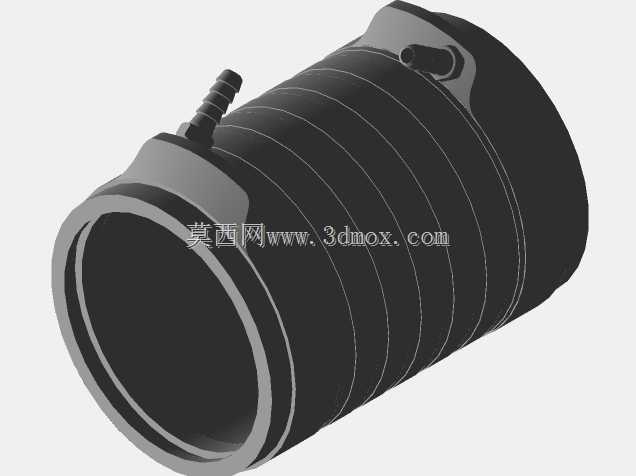

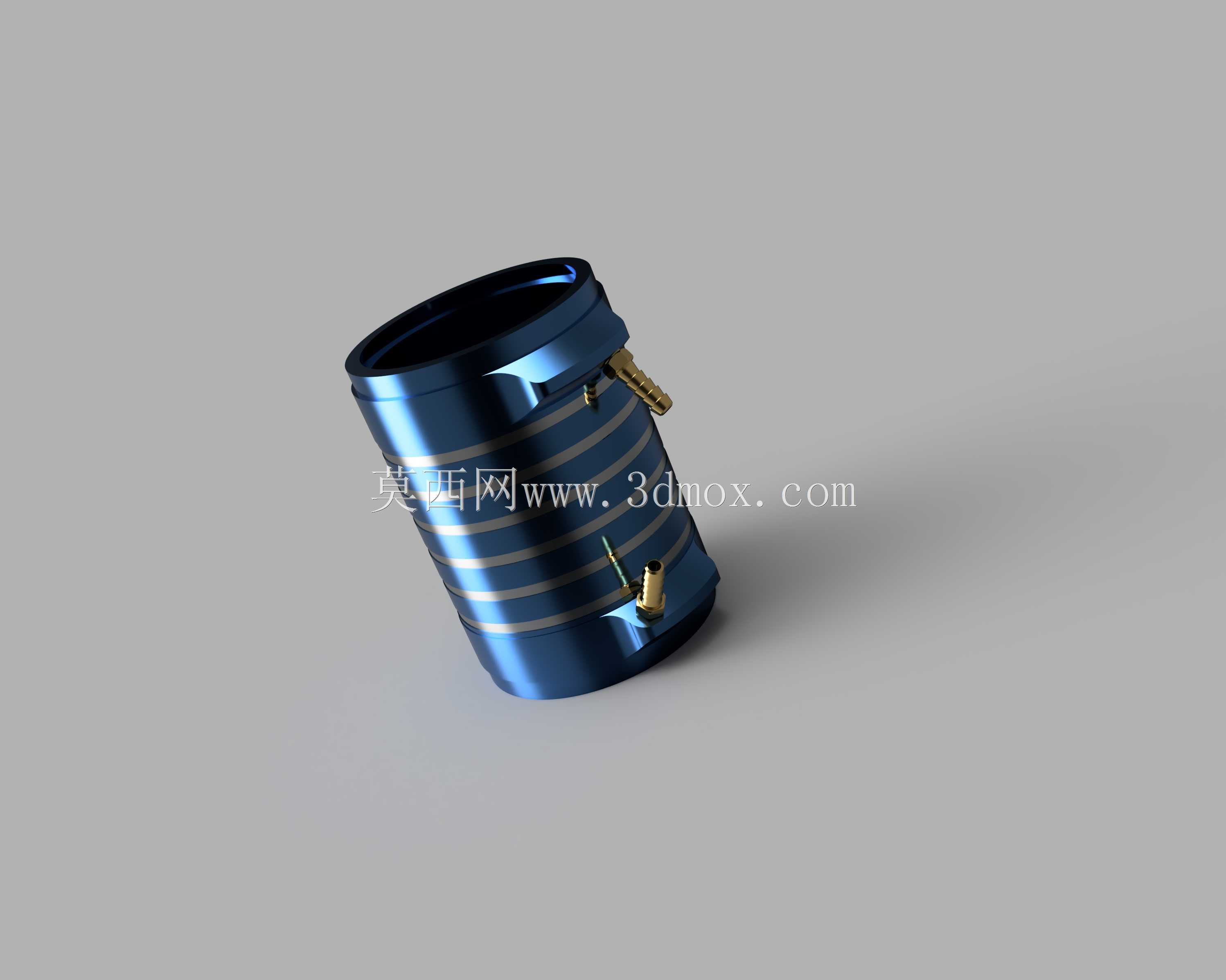

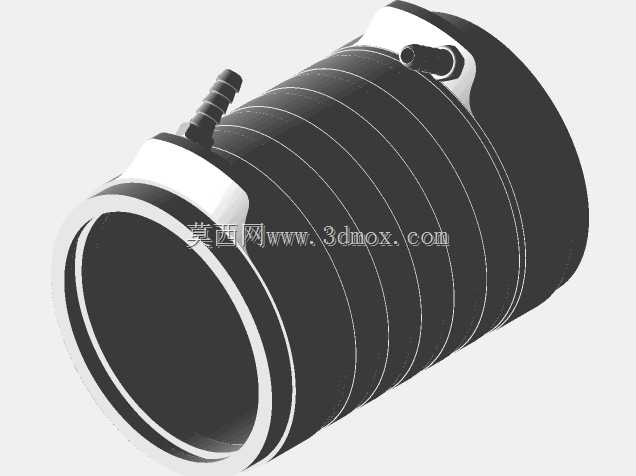

在航模动力、小型工业传动、高负载伺服驱动这类场景里，3660、3674规格的无刷电机长期处于高功率输出工况，仅靠自带的铝制散热鳍片配合风冷，很容易在持续大扭矩输出时出现绕组温升超标、磁钢退磁的问题，直接影响动力输出稳定性与整机使用寿命，水冷套就是针对这类圆柱型外转子/内转子电机开发的直接接触式散热部件。这款水冷套采用同轴套筒式结构，整体为圆柱环状，内壁加工精度控制在合理公差范围，能够紧密贴合电机定子外壳的圆柱面，尽可能降低接触热阻，避免空气间隙导致的散热效率折损，安装时直接套入对应外径的电机壳体即可，不需要对电机原有结构做破坏性改装，适配36mm外径的标准3660、3674电机尺寸，轴向长度覆盖电机核心发热的定子绕组区域，不会干涉电机两端的输出轴安装与端盖固定结构。套体外侧设计有环形的密封流道，流道采用多圈环向布局，能够让冷却水流沿着套体周向完整环绕电机壳体流动，避免出现散热死角，进出水接头采用侧出式的快插接口结构，两个接头沿套体轴向错位布置，既可以保证冷却水在流道内的停留时长，充分带走壳体传导的热量，也能避免管路弯折影响冷却液流通，接口尺寸适配常规的水冷系统软水管，可直接接入模型水冷循环、小型工业设备冷却回路中使用。从设计逻辑上看，这款水冷套没有采用多余的异形结构，整体壁厚控制在兼顾结构强度与散热效率的区间，既不会因为壁厚过薄导致装配时容易变形、密封失效漏水，也不会因为壁厚过大增加不必要的重量、增大热传导路径的热阻，外表面做了光滑处理，没有冗余的凸起结构，能够适配多数电机安装座的空间边界，不会因为加装水冷套导致电机无法装入原有固定位。实际使用中，搭配常规的水冷循环系统，能够将持续高负载运行的电机壳体温度控制在合理区间，相比风冷方案能降低二十到三十摄氏度的稳态温升，有效抑制电机高温退磁、绕组绝缘老化的问题，尤其适合持续高负荷运转的动力场景，比如攀爬车、船模动力、小型主轴驱动这类长时间维持高功率输出的设备，在结构设计上充分考虑了安装便利性与散热效率的平衡，没有为了外观做多余的造型改动，所有结构都服务于散热功能与安装适配性，流道的密封结构采用嵌入式的密封槽设计，装配后能够承受常规水冷系统的工作压力，不会出现渗漏问题，侧置的接头位置也预留了足够的管路操作空间，安装水管时不需要额外调整电机的固定角度，整体结构紧凑，加装后不会过多增加动力单元的整体体积，能够兼容原有设备的安装空间要求。
