流体动力系统梭阀结构三维设计

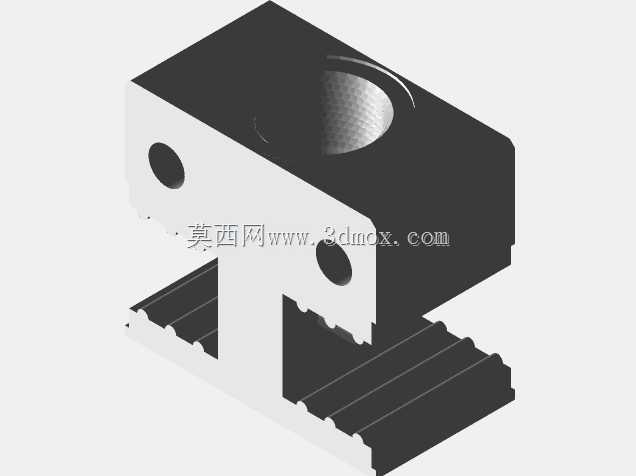

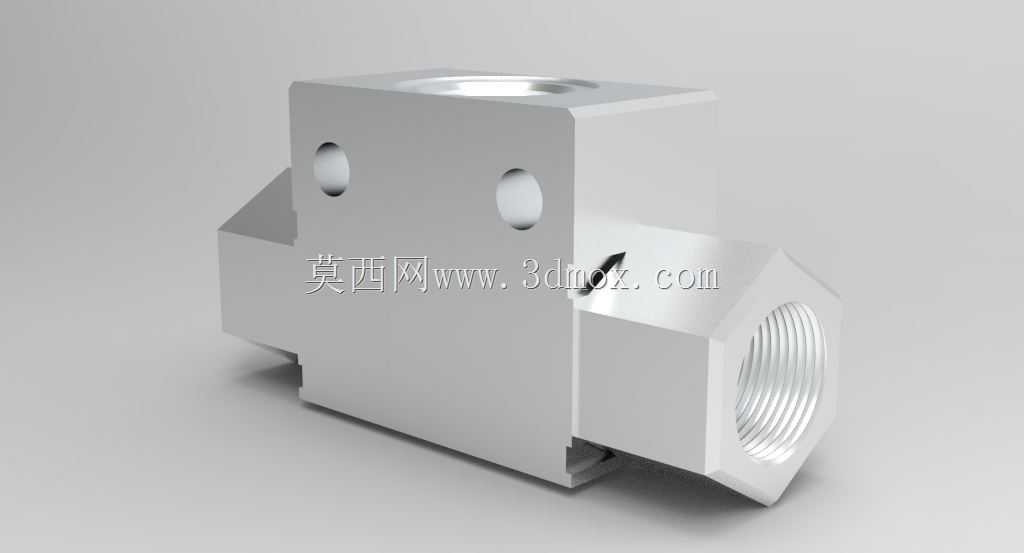

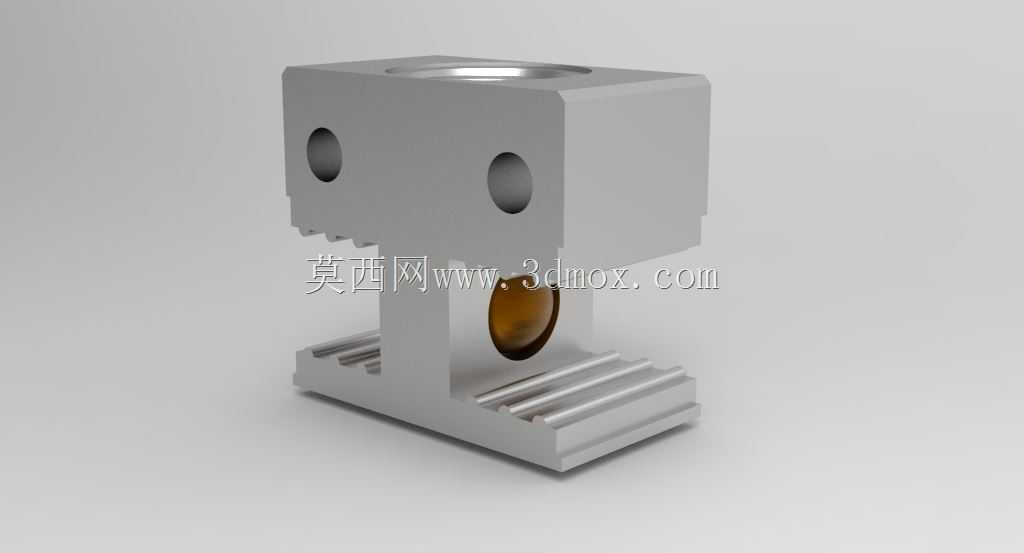

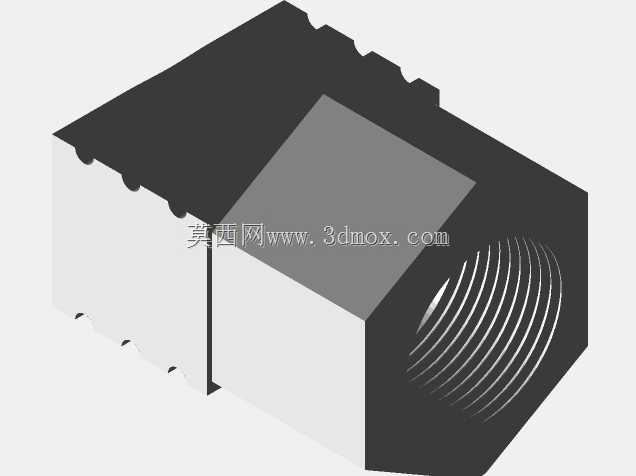

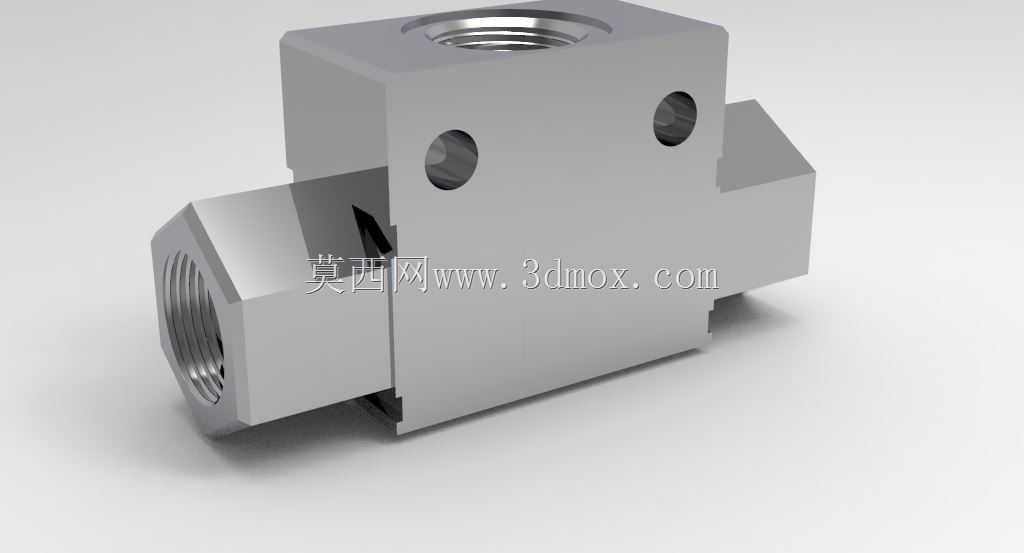

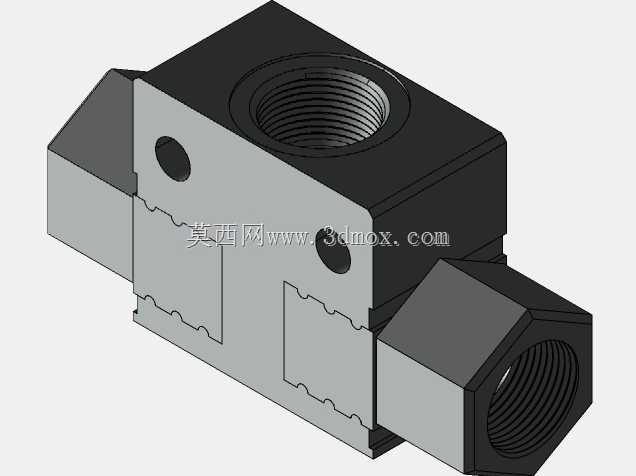

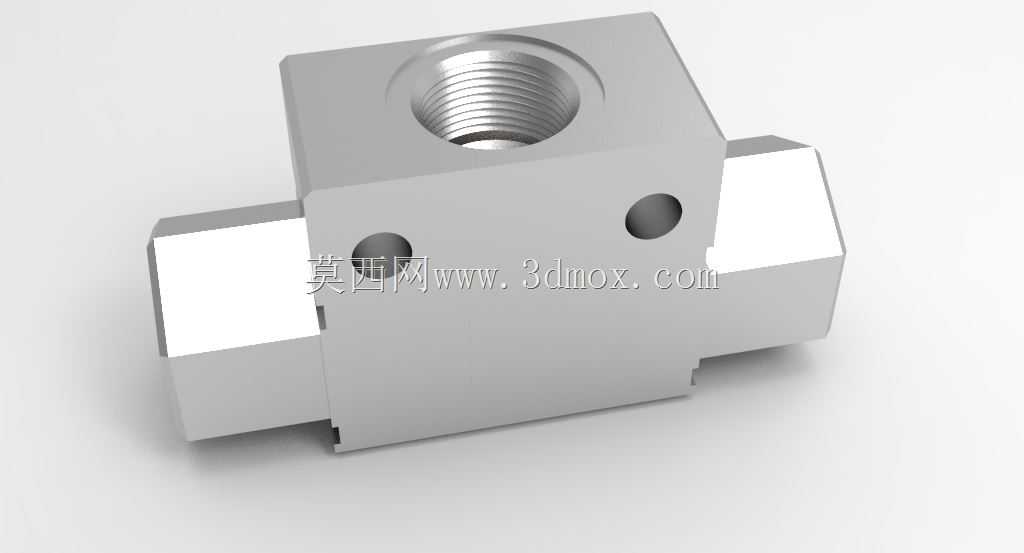

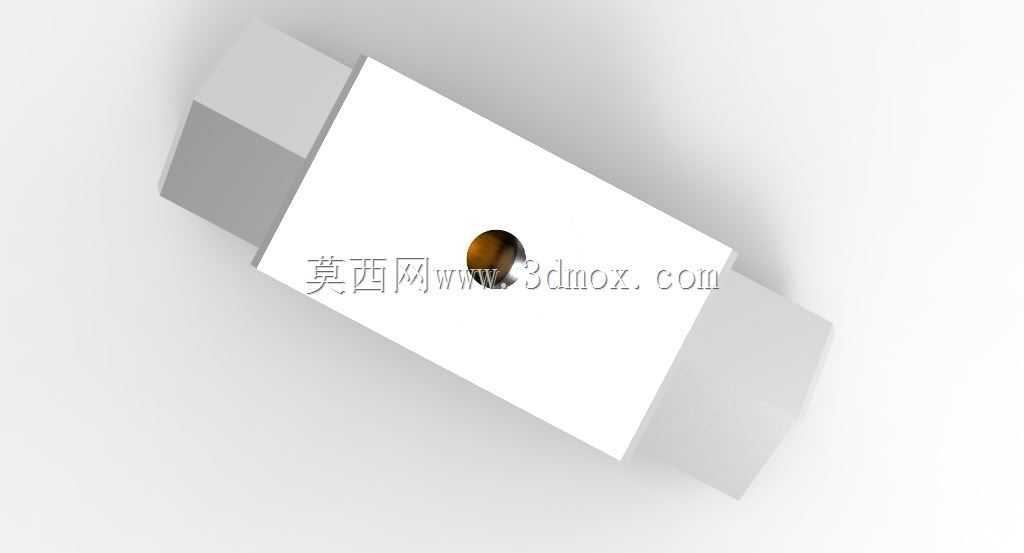

　　在液压与气动回路的设计场景中，梭阀是实现逻辑选通、压力信号比对的核心基础元件，常被集成在安全联锁回路、制动控制回路、双动力源切换回路中，承担着高优先级压力信号自动选通输出的功能，避免两路压力信号互相干扰，保障回路动作逻辑的可靠性。这款梭阀采用方块式集成阀体设计，主体为方正的金属切削结构，三个通路口分别布置在阀体的三个正交方向，其中两个侧置通路口为压力输入口，顶部通路口为压力输出口，这种布局既方便在阀块上做集成式安装，也能减少外接管路的弯折数量，降低管路压力损失。阀体上的两个对称工艺孔是加工内部流道时预留的工艺封堵位，在实际加工中，这类深孔加工完成后会采用钢球压装或者螺塞封堵的方式保证密封，不会影响阀的实际工作性能。

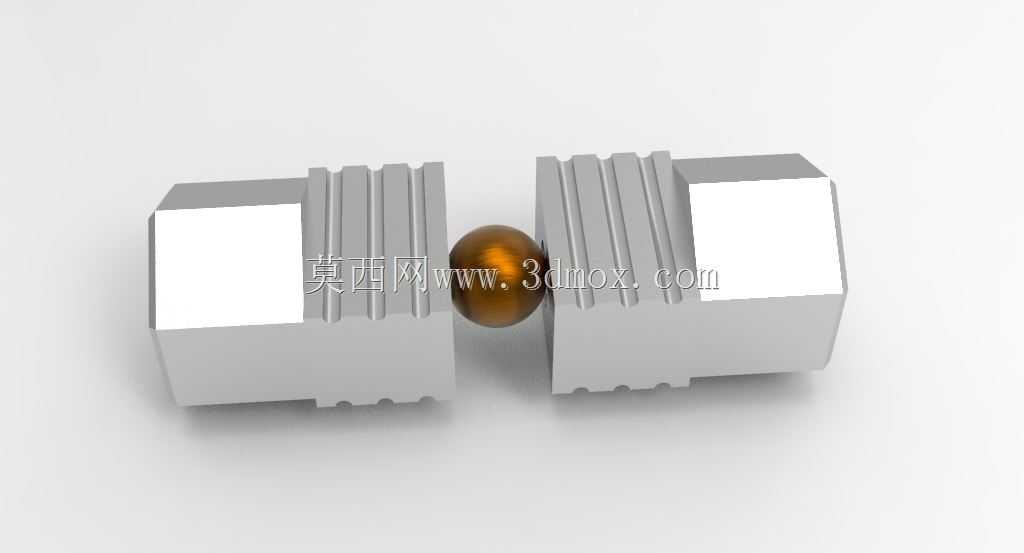

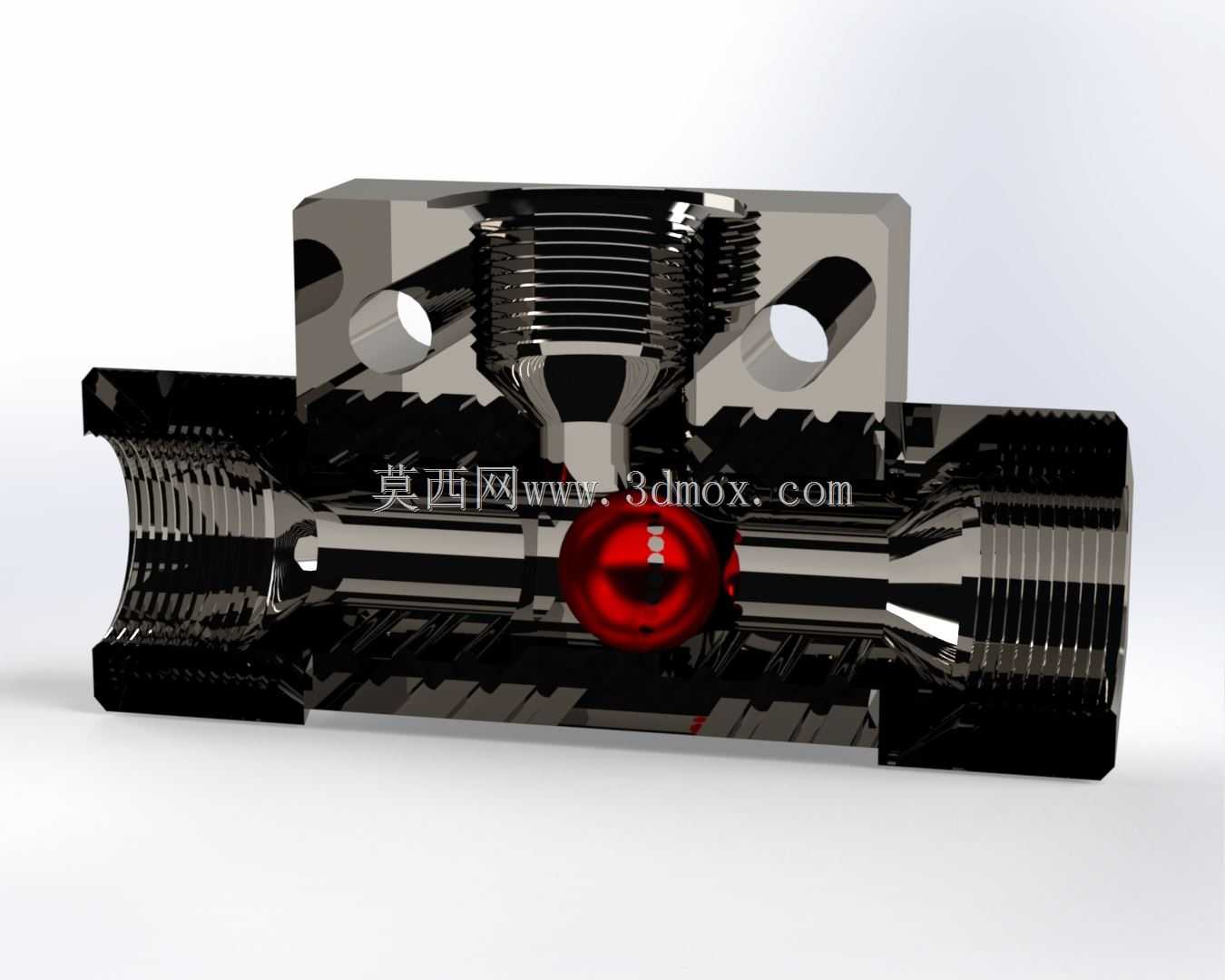

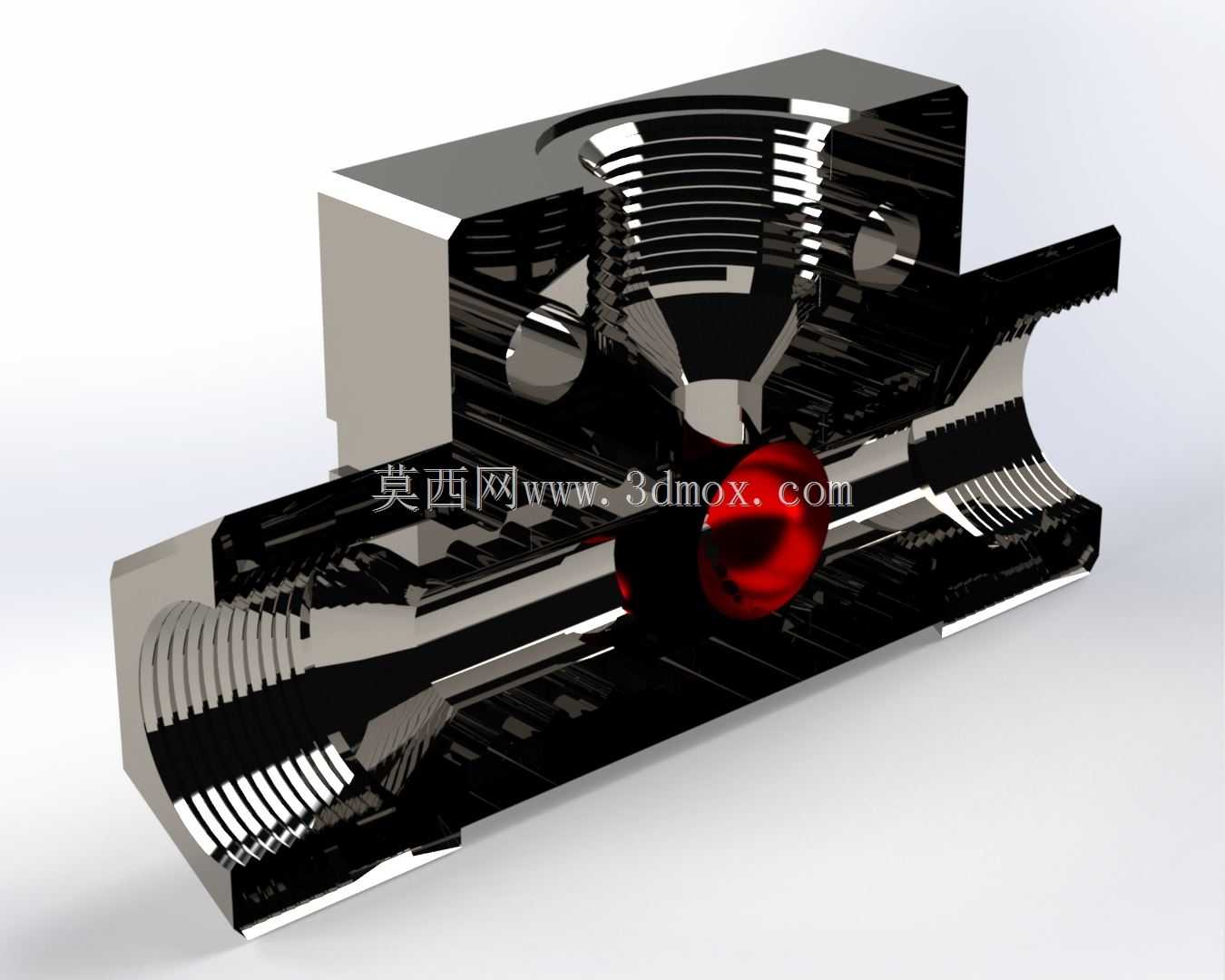

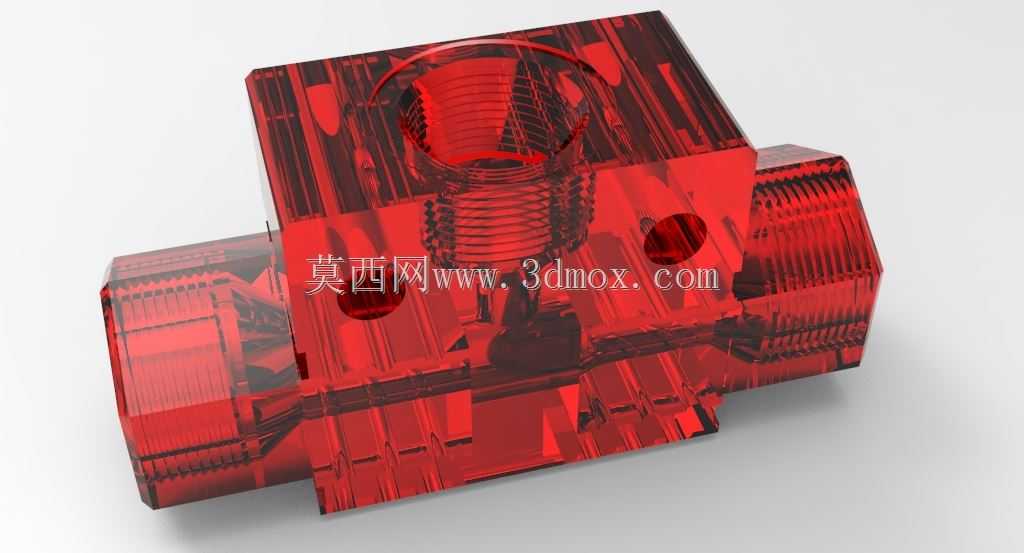

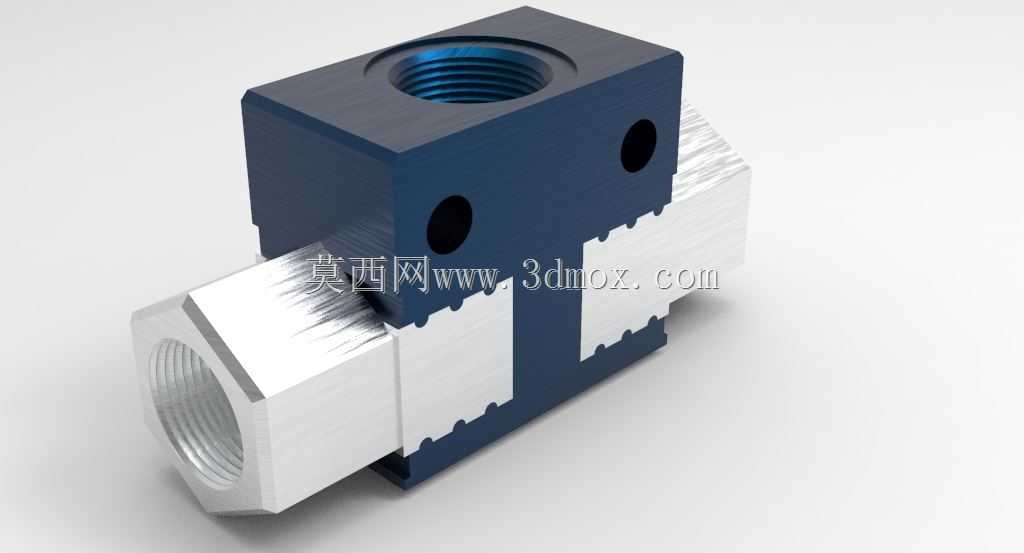

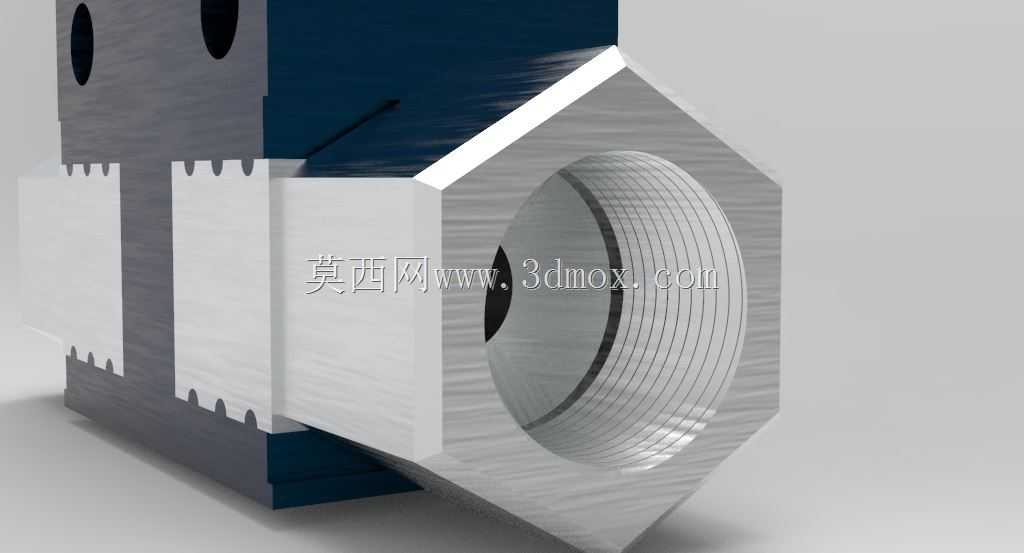

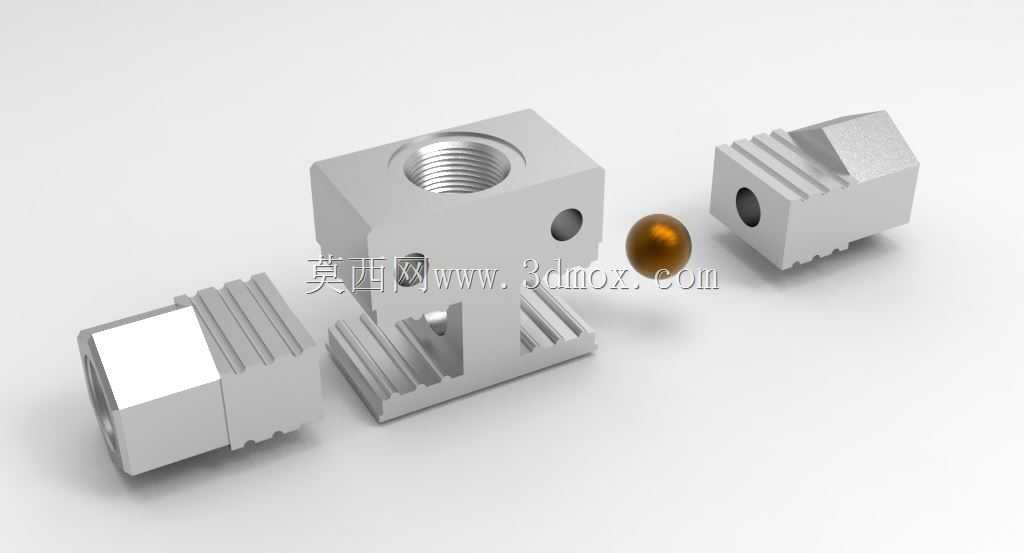

　　从结构设计逻辑来看，这款梭阀的内部采用钢球式阀芯结构，当两个输入口存在压力差时，高压侧的压力会推动钢球封堵低压侧的阀口，将高压侧的压力信号从输出口引出，当两侧压力平衡时，阀芯保持中位，可实现两路信号的同时输出，这种结构的响应速度快，密封性能可靠，对介质清洁度的敏感度相对较低，适合在工程机械、机床设备、自动化生产线的气动与液压系统中使用。安装边界方面，这款梭阀的各接口均采用内螺纹连接形式，两个侧接口的轴线保持同轴，顶部接口轴线与侧接口轴线垂直相交，安装时只需保证各接口与对应管路的同轴度，避免强行别劲安装导致阀体变形即可，阀体的方正外形也方便采用扳手夹持拧紧，不需要额外设计专用的安装工装。在实际选型应用中，

　　这类梭阀常被用于叉车的制动安全回路、机床的夹紧回路互锁、气动系统的双气源自动切换场景，相比滑阀式的换向元件，梭阀的结构更简单，抗污染能力更强，故障率更低，不需要额外的控制气源或者电控信号，仅依靠回路自身的压力差就能实现自动换向，本质上属于无源式的流体逻辑元件，在安全回路中应用时，能够有效避免单路压力失效导致的安全隐患。建模过程中，对内部流道的相贯线做了平滑过渡处理，减少流道内的直角突变，降低介质流动时的湍流损失，同时阀体的壁厚按照1.5倍额定工作压力的强度要求做了校核，各螺纹接口的有效啮合长度符合液压气动元件的连接标准，保证连接强度与密封性能。
