水下航行器搭载多波束避障声纳结构

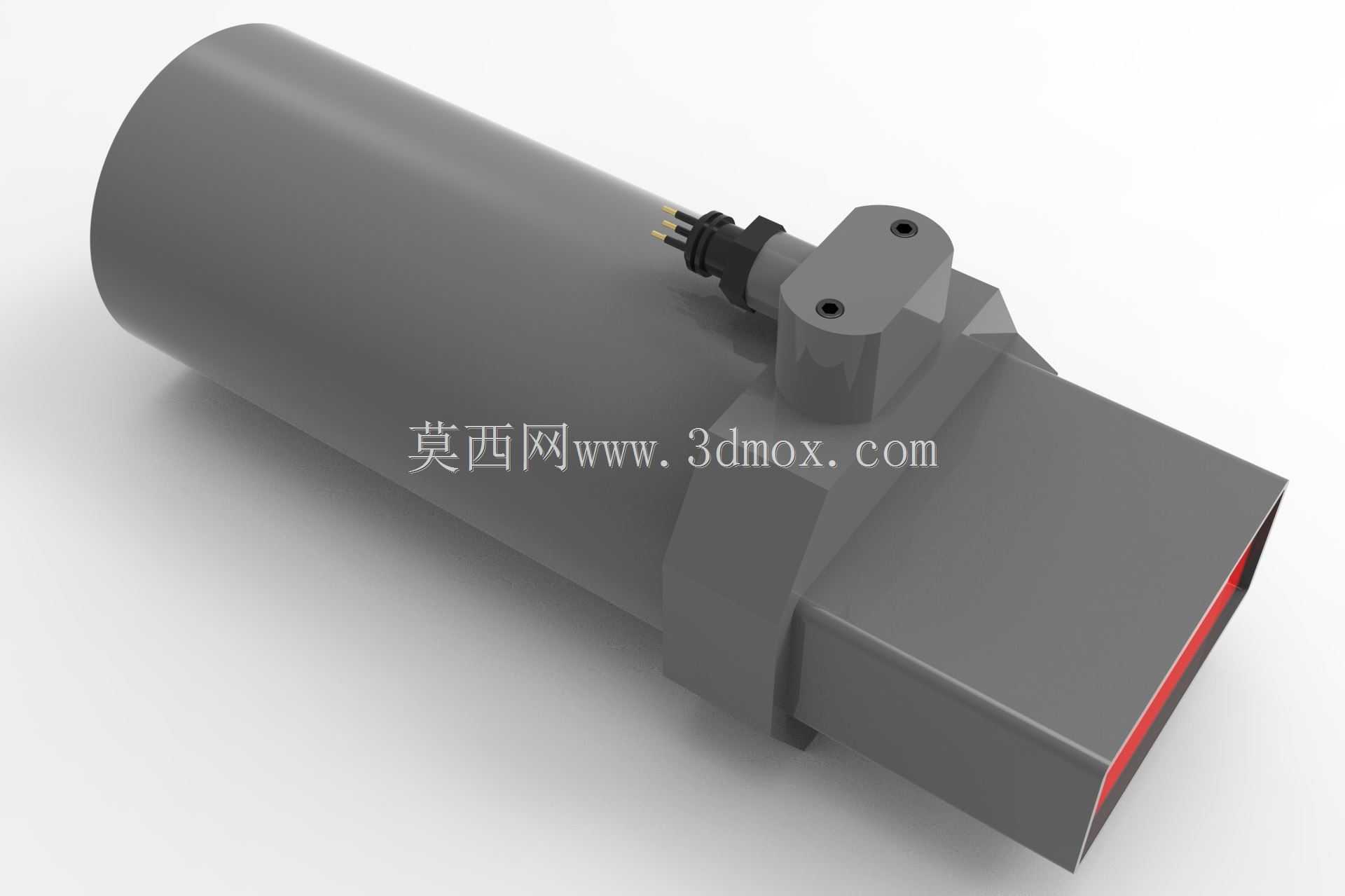

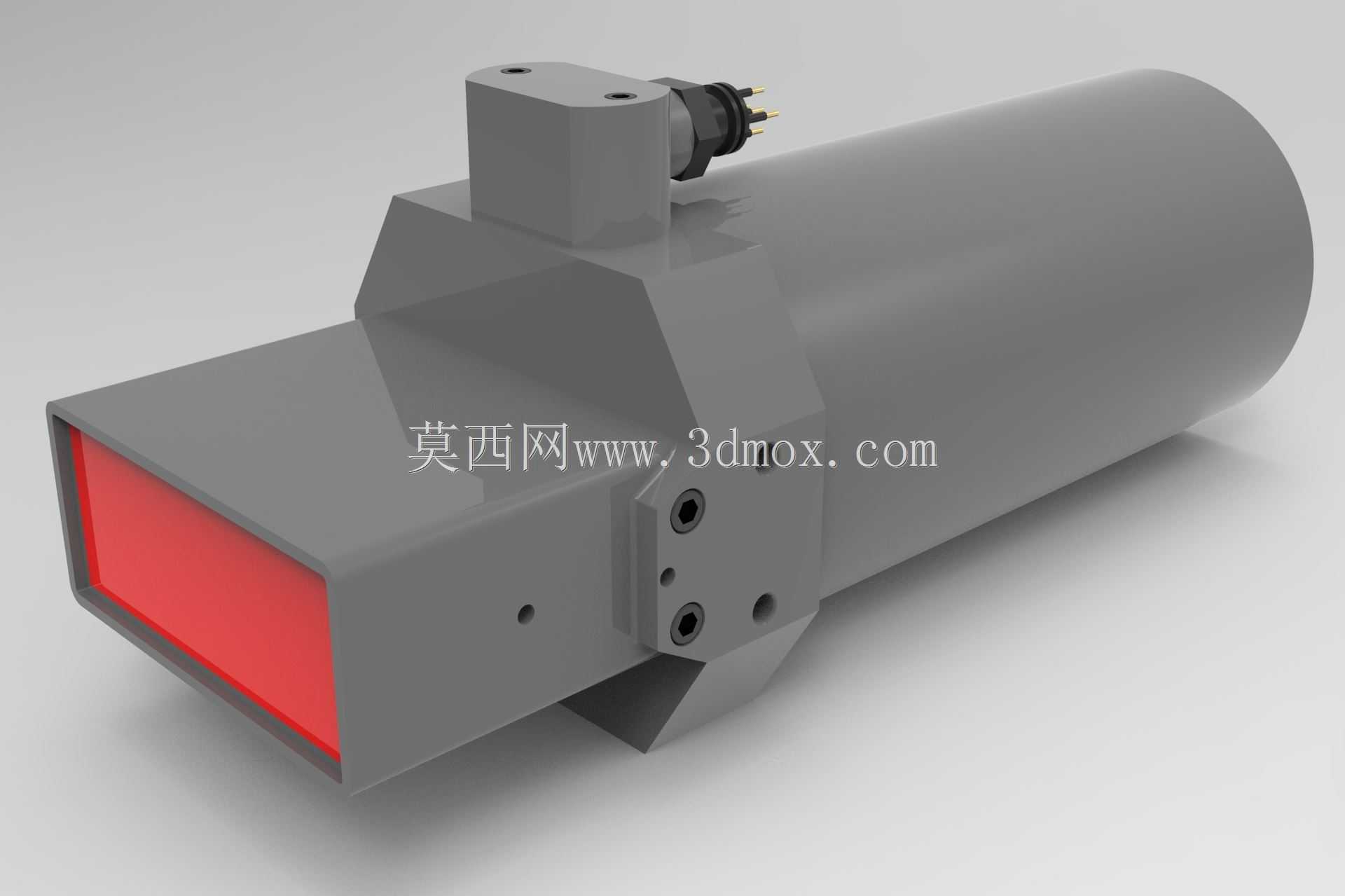

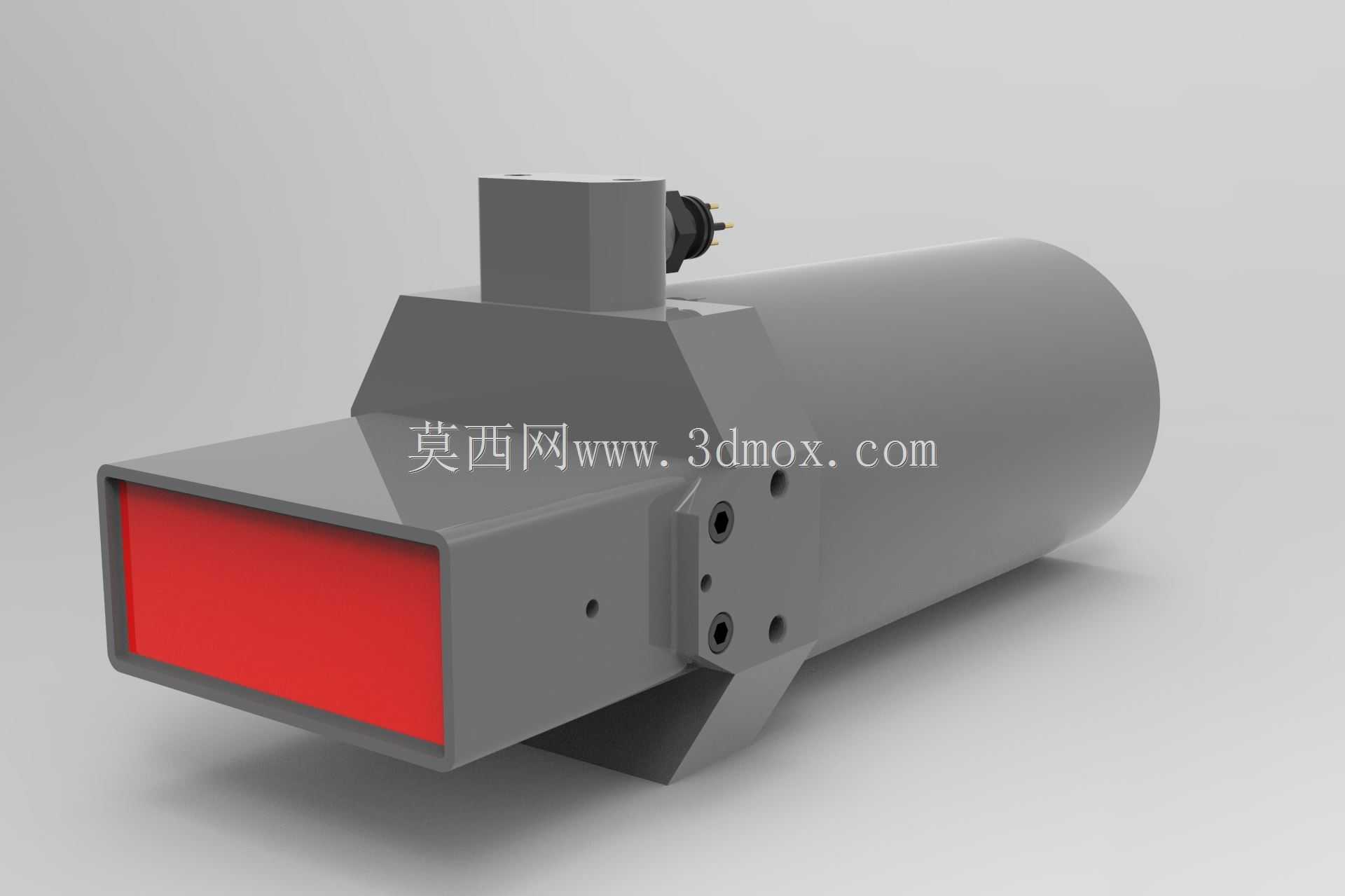

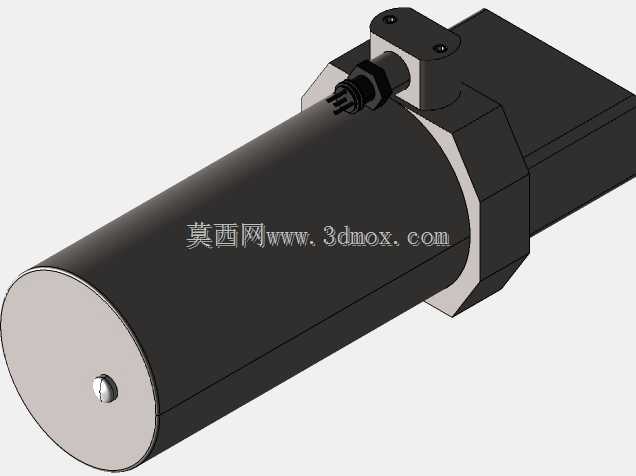

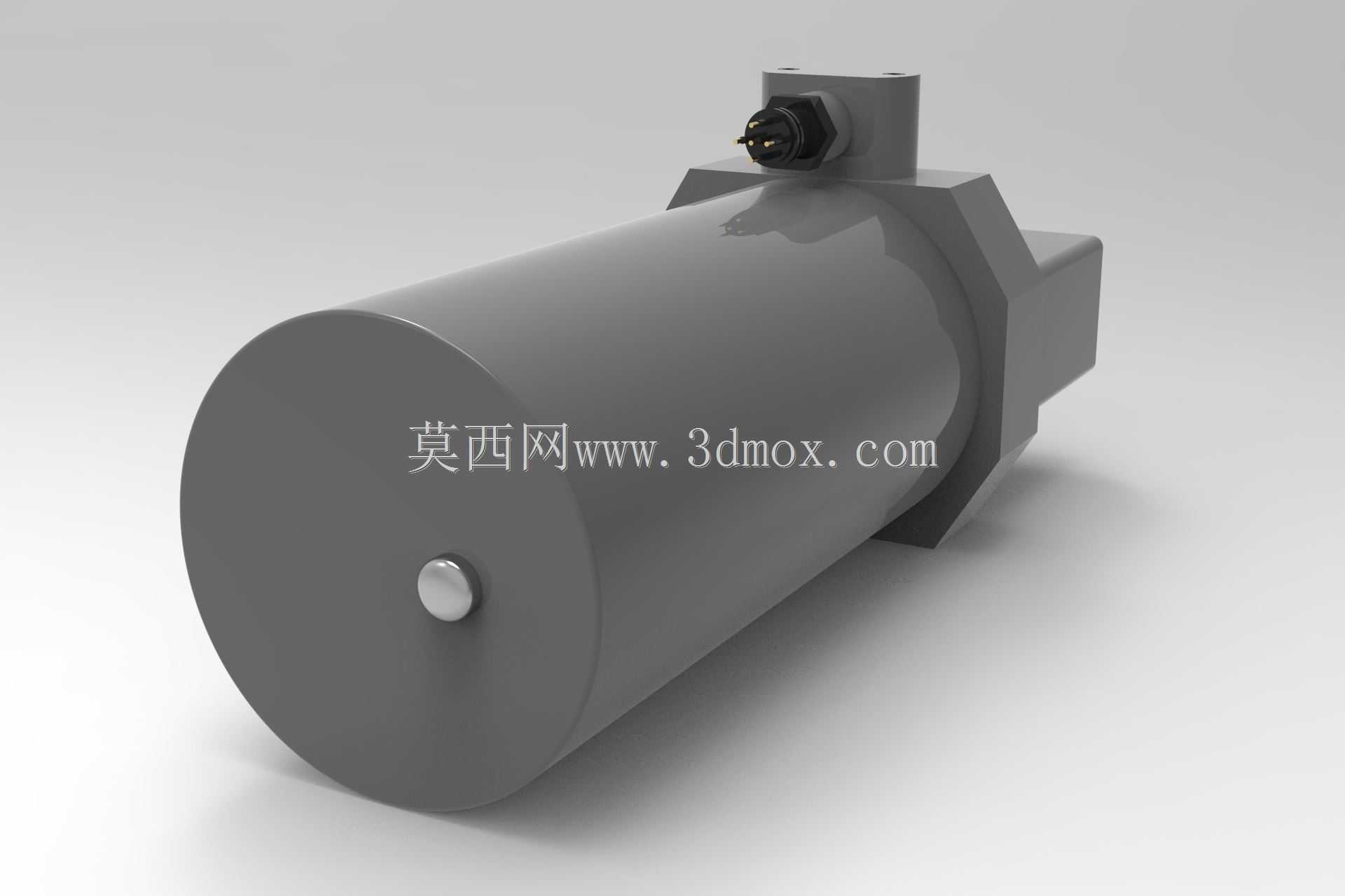

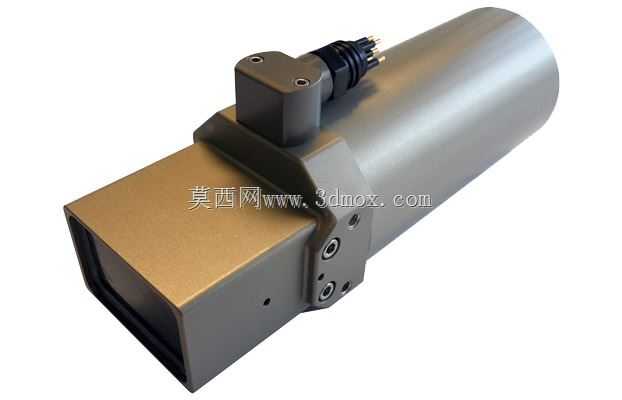

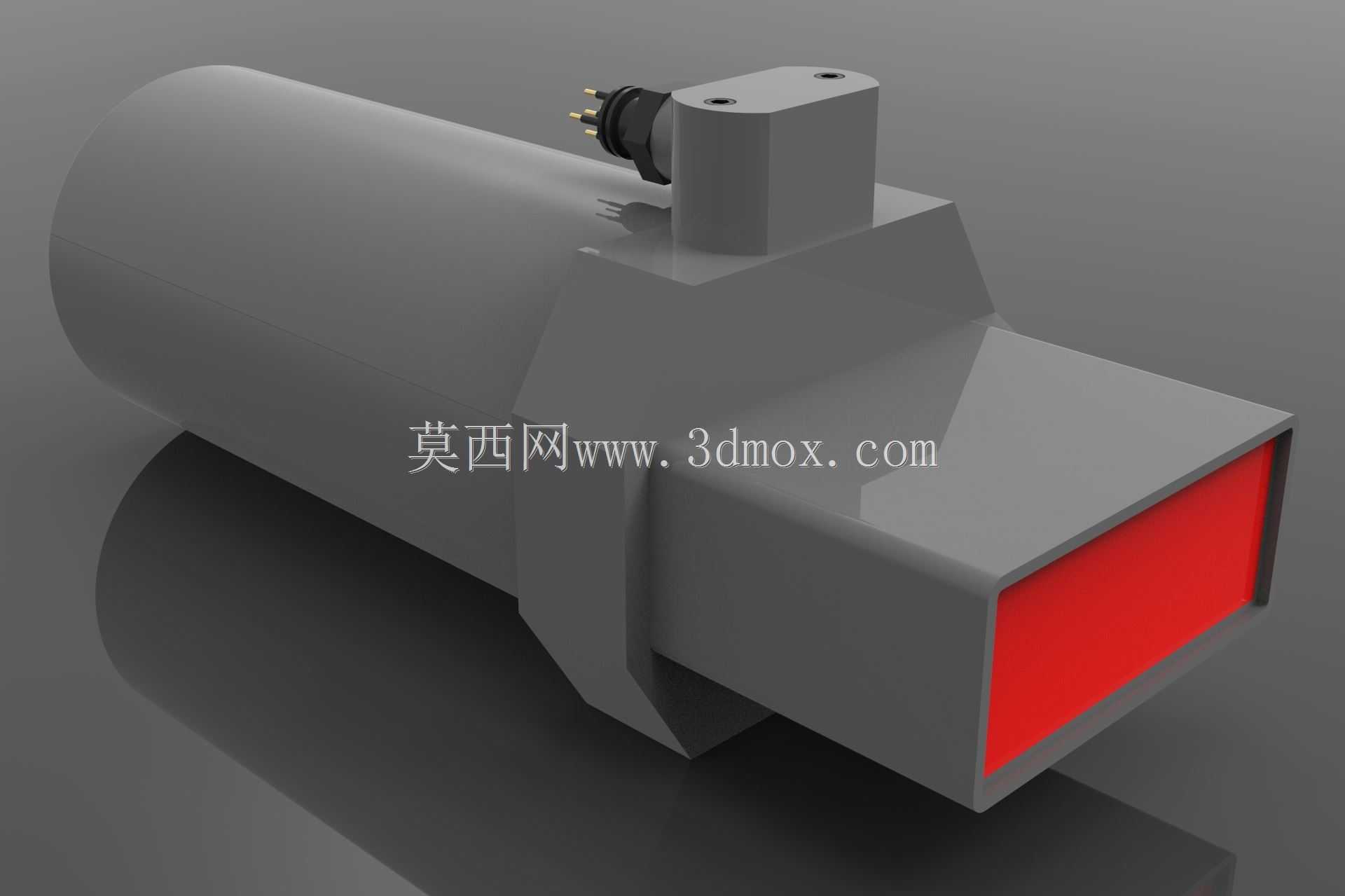

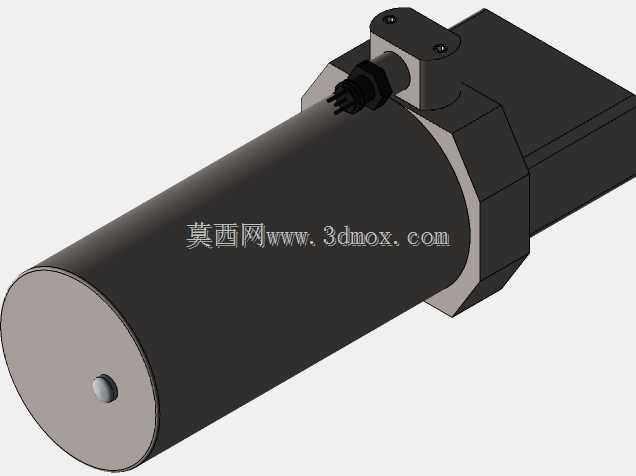

这款多波束避障声纳的结构设计，核心围绕水下近场障碍物探测的实际工况展开，适配各类自主水下航行器、小型潜器的艏部安装需求。从实际应用场景来看，这类声纳主要承担水下航行过程中的近距离障碍物预警功能，覆盖潜器正前方一定扇面角度的探测范围，能够在浑浊水域、低光照水下环境中，通过声波回波识别前方的礁石、管线、水下构筑物等障碍，为潜器的自主避障决策提供实时距离与方位数据。从结构设计思路上，整体采用圆柱段加矩形发射阵面的组合构型，圆柱段主体为声纳的电子舱与声学换能器集成舱，内部预留了换能器阵列、信号处理板卡的安装空间，舱体侧壁设置的水密接插件采用多芯圆形连接器结构，能够满足水下承压环境下的供电与信号传输需求，接插件旁的定位凸台用于接插件安装时的周向定位，避免接插件受水流冲击发生转动松脱。矩形发射阵面采用倾斜安装设计，阵面与航行器艏部的水流方向形成固定倾角，既能够保证声波发射扇面覆盖航行器前方的垂直与水平探测范围，又能减少航行过程中水流对阵面的直接冲击，降低航行阻力与阵面受水流杂物剐蹭的概率。安装边界方面，主体圆柱段的外径适配多数小型潜器艏部的安装舱内径，圆柱段上方设置的方形安装凸台带有两个对称的安装孔，可通过螺栓直接与潜器艏部的安装基座固定，安装凸台与圆柱段的过渡位置做了圆弧倒角处理，减少应力集中的同时优化了局部水动力特性。阵面部分的红色透声层采用与壳体齐平的安装方式，透声层与壳体之间的密封槽预留了O型圈安装位置，能够保证不同工作水深下的水密性能。从功能特性来看，这种多波束构型相比单波束声纳，能够一次性获取扇面内多个角度的障碍物距离信息，无需机械转动结构即可实现宽扇面覆盖，减少了运动部件带来的可靠性问题，整体结构没有外露的活动部件，所有外接接口均采用水密设计，能够适应长期水下工作的腐蚀环境，壳体材质选用耐海水腐蚀的金属材料，表面做硬质氧化处理，既能够承受一定深度的水压，又能抵御海水的电化学腐蚀。在实际选型适配时，需要注意安装位置要避开潜器自身的突出结构，避免结构遮挡声波发射路径，同时接插件的出线方向要顺着水流方向布置，减少线缆受水流冲击产生的拖拽力，安装凸台的固定螺栓需要采用相同耐腐蚀等级的材质，避免不同金属接触产生的电偶腐蚀影响连接强度。
