工业差压式压力变送器结构设计

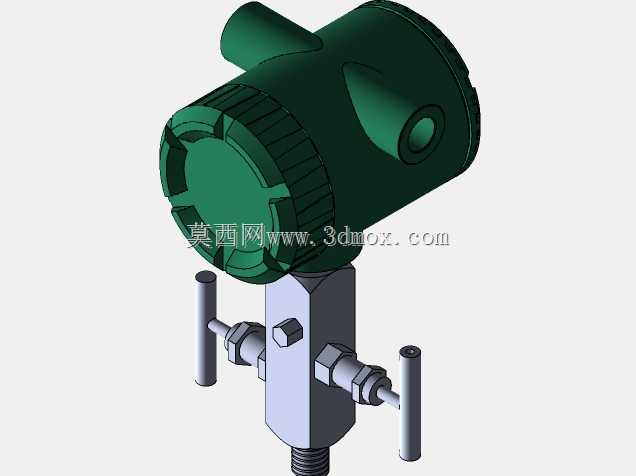

在石化、电力、冶金这类连续生产的流程工业场景里，压力参数的稳定采集直接关系到工艺联锁的可靠性与能耗管控精度，这款带三阀组结构的压力变送器，就是针对这类工业现场的管道、罐体压力/差压检测需求设计的检测仪表。从结构设计逻辑来看，上部的仪表壳体采用了防爆型圆筒造型，壳体侧面预留的电气接口用于敷设屏蔽信号电缆，端盖做了防滑滚花与密封槽设计，既满足现场开盖调试的操作便利性，也能适配户外、易燃易爆厂区的防护要求，壳体内部可容纳变送模块、显示单元与接线端子，将采集到的压力信号转换为标准工业信号远传至控制系统。下部集成的三阀组结构是这款设计的核心实用部分，设计时将高低压取压通道、平衡阀、排污堵头整合在同一个阀组本体上，省去了现场额外拼装阀组的配管工作量，两个侧置的截止阀用于切断取压通路，中间的平衡阀用于变送器投运、停运时的均压操作，避免单侧受压损坏传感膜片，两侧伸出的引压接头采用标准外螺纹接口，可直接对接现场引压管，无需额外加工转换接头。安装边界方面，阀组底部的过程连接接口采用通用工业仪表安装螺纹，可直接安装在管道取压短节或者支架上，整体安装后重心沿竖向轴线分布，不会因设备振动产生额外的侧向力矩，上部壳体的径向尺寸控制在常规仪表安装间距要求内，并排安装多台变送器时不会出现干涉，电气接口的朝向可根据现场布线方向旋转调整，适配不同走线方向的现场安装需求。设计过程中充分考虑了现场运维的操作空间，阀组的三个手柄操作位置预留了足够的扳手活动空间，运维人员在现场无需拆卸周边部件即可完成阀门操作、零点校准、排污等常规维护动作，壳体的显示窗口朝向也可根据操作人员的巡检视角调整，方便日常抄录参数。从功能特性上看，这种一体化结构相比分体式阀组配变送器的方案，减少了中间密封连接点，降低了引压系统泄漏的概率，同时整体结构的刚性更强，能承受现场管道的小幅振动与温度交变带来的应力，不会出现连接松动导致的测量失准问题，适配绝大多数工业过程控制场景的压力检测需求。
