船舶动力推进用五叶螺旋桨结构设计

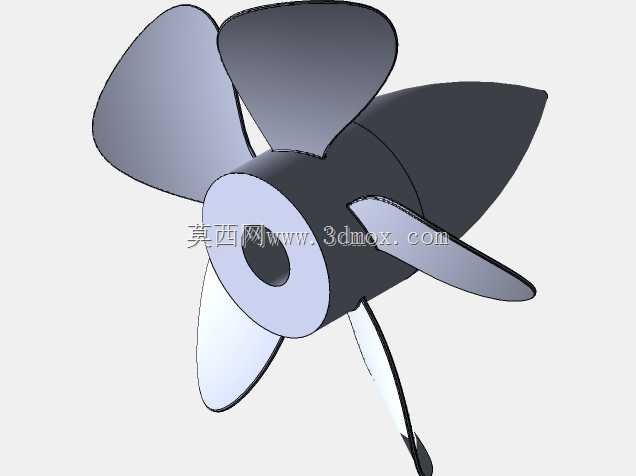

在船舶航行的动力传递链路中，螺旋桨是直接将主机输出扭矩转化为船体推进力的核心执行部件，其结构合理性直接决定整船的航行效率、振动水平与噪声表现。这款五叶结构的螺旋桨设计，首先从桨叶数量选型上做了针对性考量，相比常规三叶、四叶桨，五叶结构在相同盘面比下能降低单叶载荷，减少叶梢涡流带来的能量损失，同时降低桨叶旋转过程中对船体尾部的脉动压力，适配中高速内河船舶、近海作业船的动力配置需求。从结构设计逻辑来看，桨叶采用了从叶根到叶梢逐渐减薄的翼型截面，叶根位置保留足够的结构厚度来承受旋转过程中产生的离心力与水流冲击弯矩，避免长期交变载荷下出现根部疲劳断裂；叶梢位置做了小角度的随边修形，能够打散梢涡结构，降低航行过程中的空泡发生概率，减少空泡对桨叶表面的剥蚀损伤，延长部件的实际使用寿命。轮毂部分采用了带中心安装孔的锥面配合结构，中心孔的尺寸边界与船舶尾轴的标准轴径做了适配，锥面配合能够保证螺旋桨与尾轴的同轴度，避免高速旋转时出现偏心振动，轮毂端面预留的锁紧结构安装位，能够匹配标准的轴端锁紧螺母与止动垫片，确保大扭矩传递过程中不会出现周向打滑或轴向窜动。在安装边界的设计上，桨叶的最大旋转直径做了严格的尺寸约束，保证安装后叶梢与船体外壳、舵叶之间留有足够的安全间隙，避免航行过程中因船体变形、舵叶转动出现运动干涉，同时桨叶的轴向安装位置与尾轴管端面的距离也做了对应匹配，保证螺旋桨处于船体尾部伴流场的最优工作区间，提升水流对桨叶的做功效率。从实际应用场景出发，这款螺旋桨的结构设计兼顾了推进效率与运行稳定性，既可以作为中小型民用船舶的主推进部件使用，也可以作为船舶动力系统教学、结构仿真分析的参考模型，帮助设计人员理解螺旋桨的叶型分布、载荷传递路径与安装配合逻辑，在建模过程中可以通过调整桨叶的螺距、盘面比参数，适配不同主机功率、不同航速需求的船型配置，不需要对整体轮毂安装结构做大幅改动，具备较好的参数化改型基础。
