立式U型管束管壳式换热设备结构

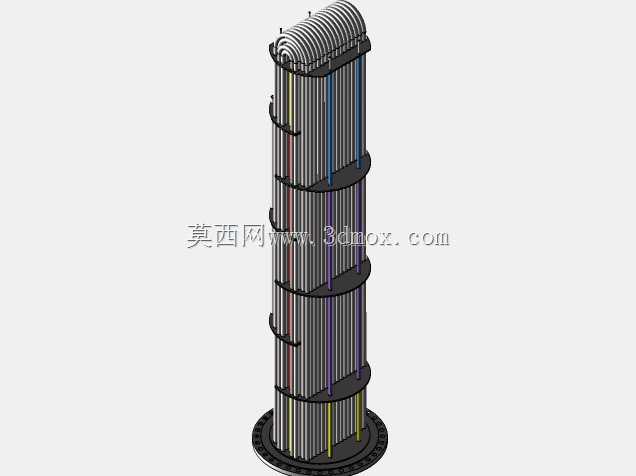

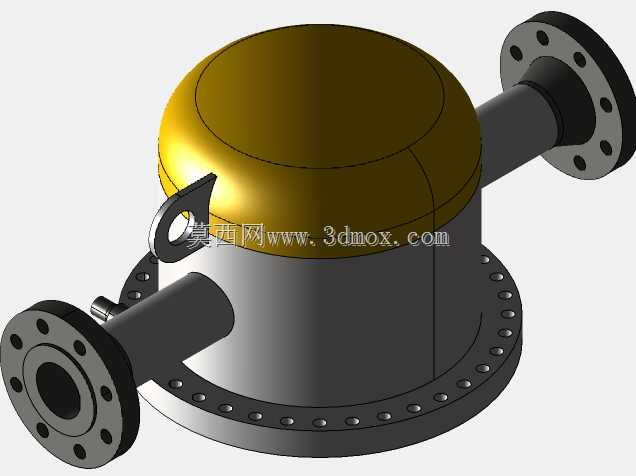

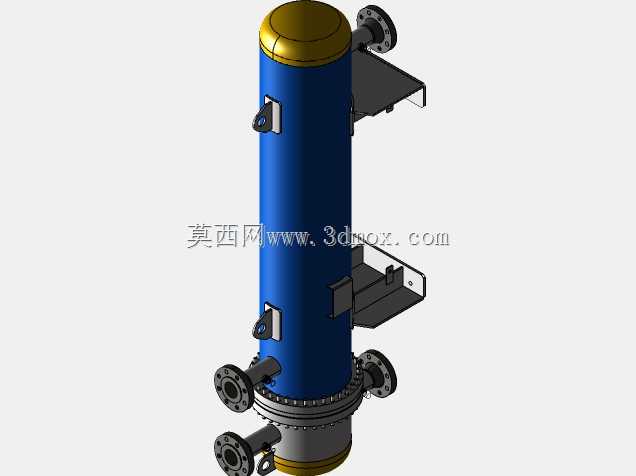

做这类立式U型管壳式换热器的三维建模，最先要捋清楚的是现场安装边界——这类设备常布置在船舶机舱、化工装置的框架层间，底部法兰对接工艺管线接口，顶部U型弯段要预留足够的抽芯检修空间，不能和上层管线、平台梁发生干涉，建模前先把安装面的法兰螺栓孔分布、设备总高度、筒体外径这些边界尺寸定死，避免后续结构和现场条件冲突。从实际用途来说，这类设备核心是实现两种介质的热量传递，船舶上主要用来回收主机、辅机的排烟或者缸套水余热，加热燃油或者生活用水，化工场景里则用来完成工艺介质的冷却、冷凝或者预热，U型管束的结构优势在于每根换热管可以自由热胀冷缩，不会因为管程和壳程的介质温差大产生过大的热应力，相比固定管板式结构，不需要额外设置膨胀节，适合温差较大的换热工况。建模的时候要先从壳程筒体入手，先确定筒体的公称直径和壁厚，按照预设的换热面积排布换热管，U型管的弯曲半径要符合管材的最小弯曲半径要求，避免弯管处出现管壁减薄超差的问题，折流板的间距要结合壳程介质的流速计算，既要保证换热效率，又不能让壳程阻力过大影响介质输送，折流板上的管孔要和换热管外径匹配，拉杆和定距管的布置要均匀，保证折流板安装后不会出现晃动，避免设备运行时换热管和折流板之间产生磨损。管板的建模要注意管孔的排布精度，U型管的两个管端都要固定在同一块管板上，管板和筒体、管箱的连接密封面要根据压力等级选择合适的密封形式，顶部的U型弯段要设置管束支撑件，避免设备运行时管束产生振动，底部的法兰接口要和对接管线的法兰标准统一，保证安装时的互换性。整个建模过程要先搭建整体骨架，把各部件的装配基准定在底部法兰的安装面上，依次完成壳程筒体、折流板组件、管束、管板、顶部封头的零件建模，再按照装配约束把各部件组装起来，过程中要检查各部件之间的干涉情况，尤其是换热管和折流板、壳体内壁的间隙，还有U型弯段和壳程顶部内壁的距离，保证结构符合实际制造和装配的要求，这类模型完成后可以用来做设备的结构校验、安装模拟，也能作为同类型换热设备设计的参考模板，帮助设计人员快速调整参数适配不同的工况需求。
