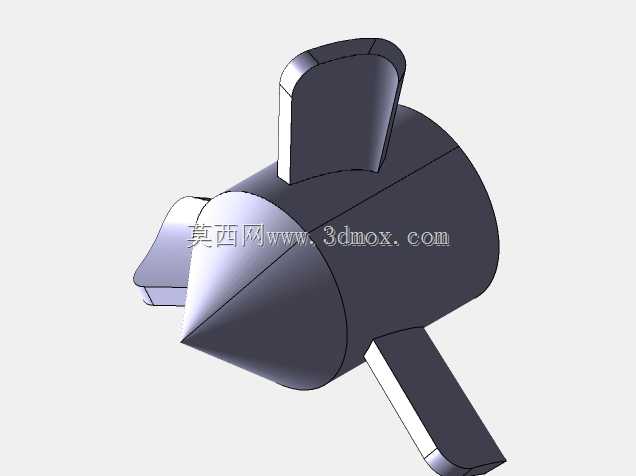

带导流锥结构的涡轮叶片三维数模

这类带前置导流锥的涡轮叶片，常应用在中小功率流体输送、动力透平类设备中，比如小型涡轮增压单元、管道式流体动能回收装置、微型燃气轮机的做功端，核心作用是将流体携带的动能、压力能转化为转轴的旋转机械能，或是在泵类工况下通过旋转给流体增压输送。设计时首先要匹配对应工况的流体参数，导流锥的锥角取值直接影响来流的平顺性，锥角过大会在锥面后方形成流动死区，增大入口流阻，锥角过小则会拉长轴向安装尺寸，挤占设备内部的布置空间，本次数模里的导流锥采用平滑圆弧过渡到叶根区域，能让来流均匀进入叶片流道，减少入口处的冲击损失。叶片的叶型采用变截面扭转设计，从叶根到叶顶的安装角逐步变化，适配不同半径处的圆周速度差，避免叶顶区域出现流动分离，叶片与轮毂的连接位置做了加厚圆角处理，能降低旋转工况下的应力集中，避免长期运行出现叶根疲劳断裂的问题。轮毂部分采用锥段加直段的组合结构，直段区域预留了与转轴配合的安装边界，可通过键连接或者过盈配合实现与动力轴的扭矩传递，轴向定位可通过轴肩或者锁紧螺母实现，安装时需要保证叶片组件的动平衡精度，避免高速旋转时产生过大振动影响设备寿命。从安装边界来看，该叶片组件的径向尺寸适配小通径的壳体结构，不需要额外改动原有设备的腔体尺寸就能完成替换，叶片的数量经过流场仿真优化，在保证做功效率的同时控制了整体重量，降低转轴的负载。实际应用中，这类结构的涡轮叶片对来流的杂质敏感度较低，导流锥能将大颗粒杂质甩向流道外侧，减少杂质直接冲蚀叶型表面的概率，适合在含少量杂质的流体工况下长期运行，叶型表面的光滑过渡设计也能减少流体附着，降低结垢对运行效率的影响。
