游艇支柱铸铝支撑基座结构设计

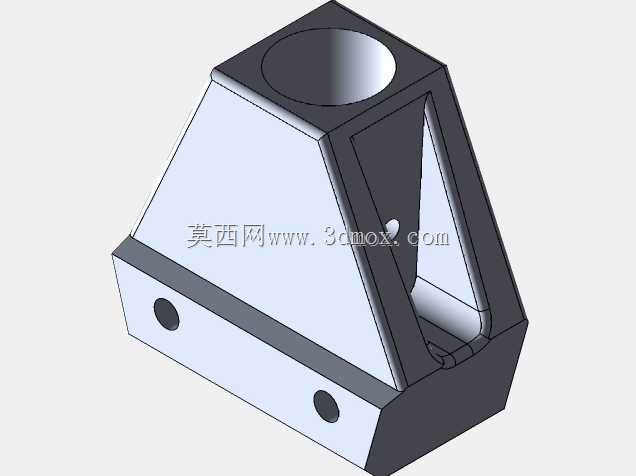

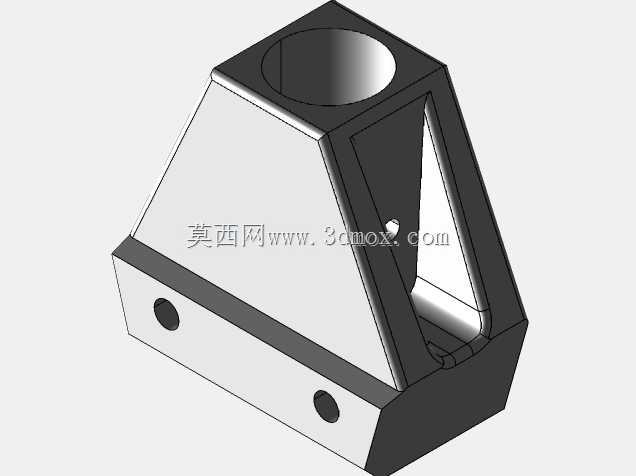

该支撑基座应用于中小型休闲游艇的甲板支柱安装场景，是Wauquiez Gladiateur 33型号游艇上承担甲板上层支柱载荷传递的核心连接构件，实际服役过程中需要将支柱传递的竖向载荷、航行过程中产生的横向摇摆冲击载荷均匀分散到甲板基层结构上，避免局部应力集中造成甲板结构开裂或者支柱失稳。从实际测绘建模的过程来看，原零件为铸铝成型，因长期处于海洋高盐高湿环境，原有安装孔位出现严重腐蚀，原配紧固件为公制规格但腐蚀后无法匹配标准件，建模过程中对安装孔位做了适配标准紧固件的调整，同时考虑到客户小批量生产的需求，对原铸件的部分非核心特征做了简化，去掉了铸件上不必要的圆角冗余、非装配面的工艺凸台，让零件可以直接通过多轴机加工完成生产，不需要开模铸造，大幅压缩小批量生产的周期与成本。从结构特性来看，整体采用梯形变截面的支撑结构，顶部设置大直径通孔用于支柱的插入定位与固定，底部法兰边设置两个横向贯通的安装孔，用于穿设螺栓将基座固定在甲板预埋的安装位上，内部设置三角形加强筋结构，在不额外增加零件整体重量的前提下，大幅提升基座的抗侧弯、抗冲击载荷能力，避免航行过程中受侧向力出现结构断裂。设计过程中优先保证安装边界的尺寸精度，底部安装孔的中心距严格匹配甲板原有预埋点位的间距，不需要对原有船体结构做二次改造就可以直接替换原有腐蚀损坏的基座，顶部支柱安装孔的内径与原支柱外径保持过渡配合，保证支柱安装后的同轴度，避免出现装配歪斜的问题。零件的外轮廓做了斜度过渡，既可以降低航行过程中甲板上浪带来的水流阻力，也能减少应力集中的风险，所有装配面的加工余量在建模阶段就做了预留，非装配面保留轻量化的薄壁结构，整体重量控制在同载荷铸钢件的三分之一左右，符合游艇配件对减重的核心要求。实际选型替换时，只需要核对底部安装孔的孔距、顶部支柱安装孔的内径两个核心尺寸，就可以完成适配，不需要调整周边其他结构，对于同类型33英尺级别的休闲游艇支柱安装场景，该结构都具备较高的参考复用价值，建模过程中对腐蚀失效位置的结构强化处理，也能提升替换后零件的服役寿命，减少海洋环境下的腐蚀失效概率。
