法兰安装式化学密封压力表结构设计

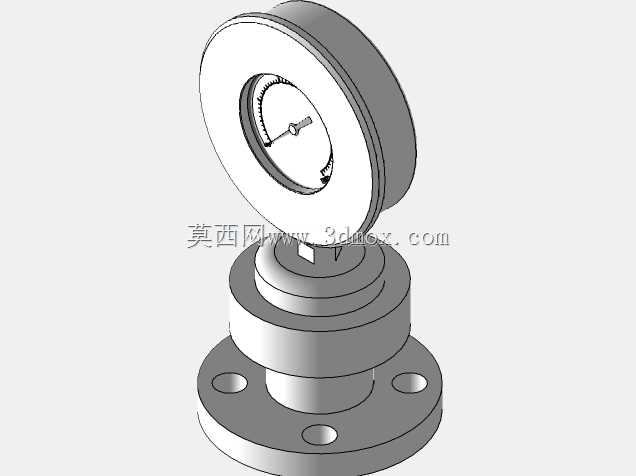

在化工、制药、食品加工等存在强腐蚀、高粘度、易结晶介质的生产工况中，常规压力表的测量腔室极易被介质侵入损坏，化学密封结构的压力表正是为解决这类检测痛点开发的专用检测部件。这款带法兰安装基座的化学密封压力表，核心设计思路是通过密封膜片将被测介质与压力表内部的弹性测量元件完全隔离，膜片感受到的介质压力通过内部填充的导压硅油传递到波登管等测量元件，既保证压力检测的精度，又彻底避免腐蚀性、粘稠性介质直接接触压力表机芯，大幅延长仪表在恶劣工况下的使用寿命。从结构布局来看，上部的圆形表头为标准压力指示单元，表盘刻度清晰，指针偏转角度与被测压力值线性对应，表头外壳采用卷边密封结构，可阻挡现场粉尘、水汽侵入内部传动机构。下部的法兰安装基座是这款仪表的核心连接结构，法兰盘上均匀分布三个螺栓安装孔，可直接与工艺管道、反应罐体上的配对法兰通过螺栓紧固连接，安装时需在法兰密封面加装适配的密封垫片，保证连接部位无介质泄漏。法兰与表头之间设置了多级阶梯式的密封转接座，内部集成了隔离膜片与导压油腔，转接座的外径尺寸经过匹配设计，既保证膜片有足够的受压面积传递压力，又不会让整体结构过于臃肿，适配多数工业现场的安装空间。在实际应用中，这类仪表通常安装在反应釜进料口、腐蚀性流体输送管道、污水处理加药管路等位置，选型时需要核对法兰的公称通径、公称压力参数与现场安装位匹配，同时要确认密封膜片的材质耐受被测介质的腐蚀，比如强酸工况选用哈氏合金膜片，普通腐蚀工况选用316L不锈钢膜片。建模过程中需要重点关注法兰安装孔的位置度公差，保证现场安装时螺栓可顺利穿入，同时要控制表头与转接座的同轴度，避免装配后出现表头歪斜影响读数的问题，密封膜片的厚度设计要兼顾压力传递灵敏度与耐压强度，过厚会导致压力检测滞后、精度下降，过薄则容易在压力冲击下破裂失效。
