小型游艇舵柄操控薄板连接组件

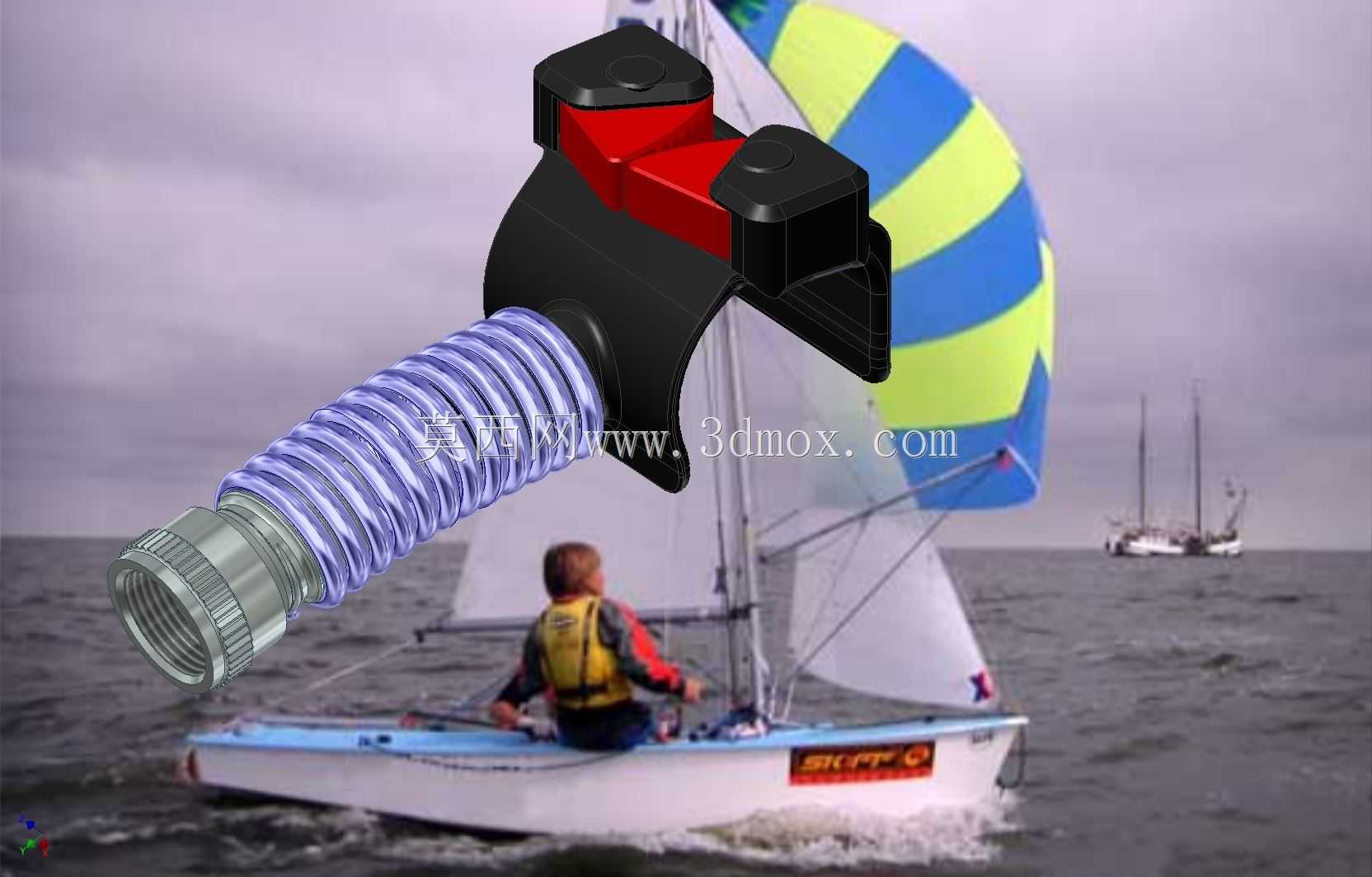

在小型休闲帆船、运动游艇的舵系操控系统中，这类舵柄与薄板连接的操控组件，是直接承接操舵人员施力、传递转向力矩的核心接触部件，其设计合理性直接影响航行时的操控手感与转向响应精度。从实际应用场景来看，这类组件多用于长度在3-6米的小型单体帆船、充气式运动艇上，安装位置位于舵柄延伸段与舵叶上部的薄板连接基座处，需要适配不同管径的舵柄金属连接杆，同时要满足航行时频繁左右扳动、承受瞬时海浪冲击载荷的使用需求。

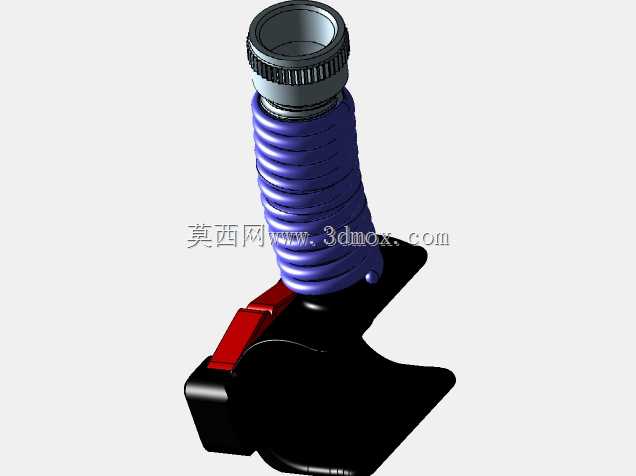

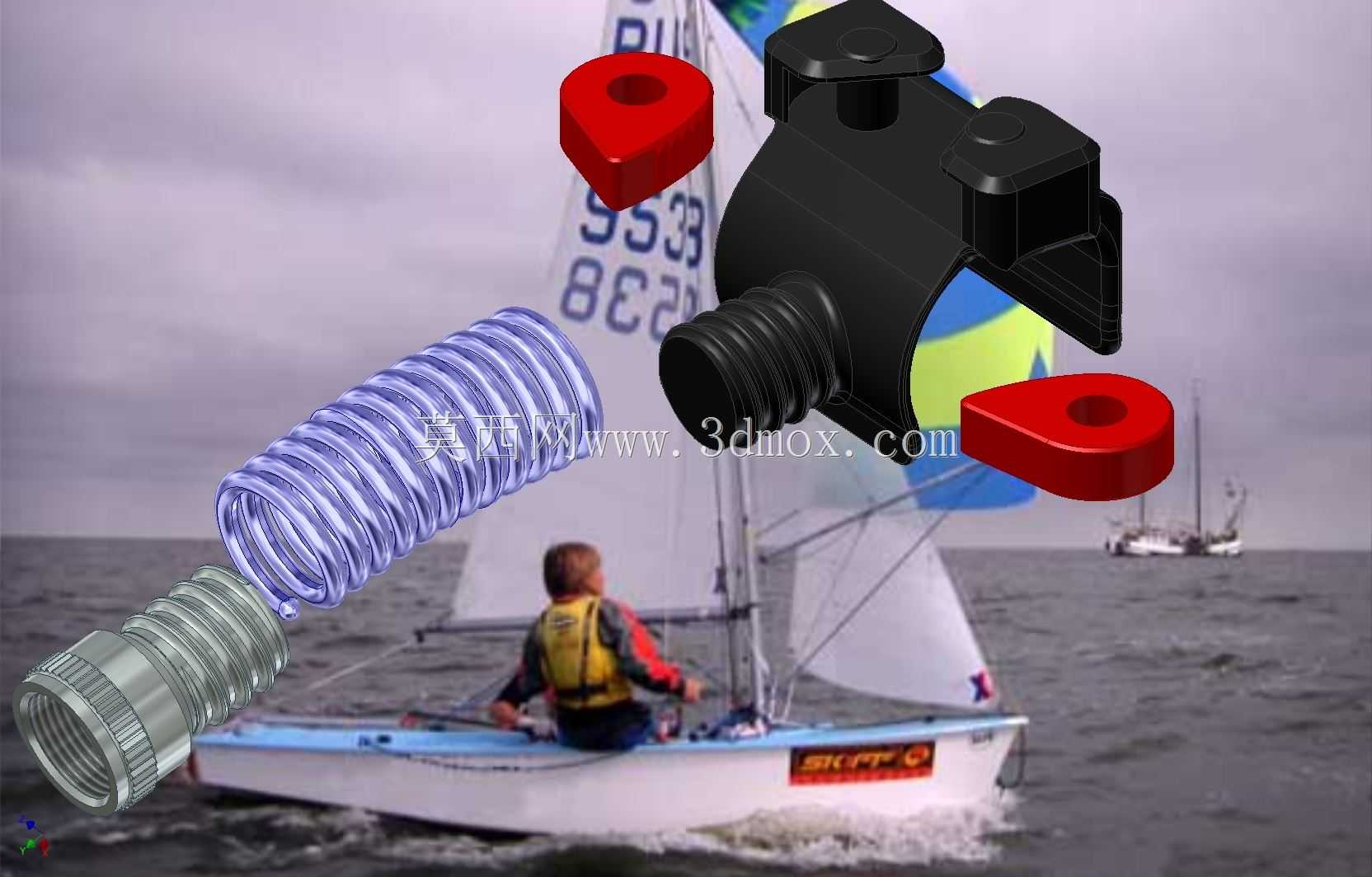

从功能特性上看，该组件采用分体式卡扣结构设计，主体承载部分为高强度工程塑料材质，上部设置两个对称的按压式锁止块，红色标识的锁止拨片用于快速切换锁止与调节状态，操作人员无需额外工具，仅通过单手握持按压即可完成舵柄角度的快速调整，或是在靠岸停泊时快速锁死舵柄，避免舵叶随水流随意摆动造成船体偏移。下部的波纹护套采用柔性耐候塑料材质，既可以对内部的金属连接螺纹段形成防护，阻挡海水溅蚀、沙尘进入连接缝隙，也能在操舵过程中提供一定的缓冲阻尼，减少金属硬连接带来的震手问题，提升长时间操舵的舒适度。

设计思路上，该组件优先考虑了水上使用环境的耐候性与操作便捷性，没有采用传统的螺栓紧固式连接结构，而是通过卡扣式快装结构降低装配与调节难度，适配2-3种通用尺寸的舵柄连接管，可实现不同规格舵柄的互换适配，不需要针对每一种管径单独开模制作连接座。结构上做了受力优化，锁止块的按压行程设置在10mm以内，按压力度控制在成年人单指可轻松操作的范围，同时锁止状态下的抗剪切强度可承受不低于150N·m的转向力矩，满足小型游艇在3级海况下的操舵受力需求。

从安装边界来看，组件下部的螺纹连接段为标准细牙螺纹，适配市面上多数小型游艇舵系的通用连接接口，安装时仅需要将螺纹段旋入舵叶上部的连接基座，再将舵柄管插入组件上部的卡扣座内，按压锁止块即可完成固定，整体安装空间占用较小，横向最大宽度不超过85mm，纵向安装高度不超过120mm，不会与舵柄周边的帆索、操控拉绳产生运动干涉。波纹护套的可伸缩范围在20-35mm之间，可以补偿安装时的轴向尺寸误差，也能在航行过程中吸收一定的轴向窜动，避免硬连接造成的部件应力集中开裂问题。考虑到水上使用的长期可靠性，所有外露的塑料部件都添加了抗紫外线材质，可长期暴露在户外日晒、盐雾环境下不出现快速老化脆裂问题，金属螺纹段做了镀锌钝化处理，减少海水腐蚀带来的锈死问题，降低日常维护的工作量。
