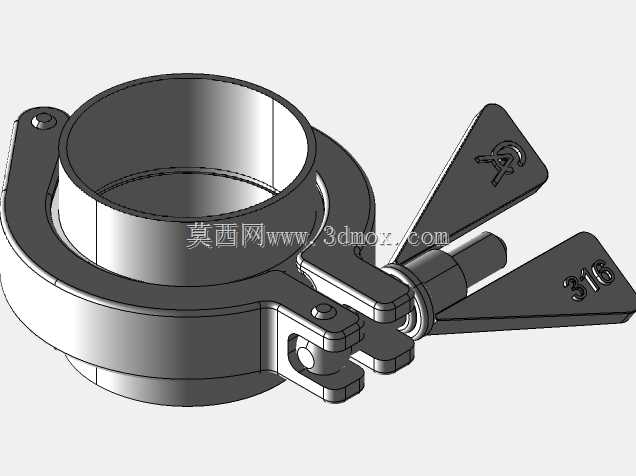

卫生级快装三夹钳管路连接紧固结构

这款三夹钳结构主要面向食品加工、生物医药、洁净流体输送等对管路连接有卫生要求的场景，这类场景中管路需要频繁拆装清洗、消毒，传统法兰连接拆装效率低、密封死角多，而三夹钳的快装结构刚好适配这类需求。从实际使用来看，该结构通过抱合式卡箍主体配合带扳杆的锁紧机构，能够快速实现两个带适配接头的管路对接锁紧，不需要额外的螺栓紧固工具，徒手操作扳杆即可完成装拆，大幅降低洁净管路维护的操作时长。

设计层面，该结构的卡箍主体采用环形抱合结构，内侧预留了适配标准卫生级管接头凸缘的卡槽，安装时卡槽刚好卡入两个对接接头的凸缘外侧，扳动锁紧扳杆时，卡箍的两个活动臂通过铰接点收拢，对两个接头的凸缘施加均匀的轴向压紧力，配合接头之间的密封垫圈，即可实现管路的密封连接，避免流体泄漏。三扳杆的设计相比普通单扳杆卡箍，锁紧时受力更均匀，不会出现单侧压紧导致的密封偏斜问题，尤其适配大口径洁净管路的连接需求，能有效降低密封失效的概率。

从安装边界来看，该结构的环形主体内径匹配对应规格的卫生级管接头外径，安装时不需要对管路进行焊接、套丝等二次加工，只要将两个对接接头的端面对齐、放置好密封垫圈，把卡箍卡槽对准接头凸缘扣合，依次扳动三个扳杆到锁紧位置即可完成固定。锁紧状态下扳杆会通过铰接点的过死点结构实现自锁，不会因为管路振动、流体压力波动出现松脱，日常巡检时只需要检查扳杆是否处于锁紧位即可，不需要反复拧紧紧固件。

外形上该结构没有突出的尖锐棱角，所有外露面都做了圆弧过渡，符合卫生级设备的清洁要求，不会积存物料残渣、滋生细菌，拆装后可以和管路一起进行CIP在线清洗或者高温灭菌，不会因为结构死角影响洁净度。铰接部位的销轴采用间隙配合设计，长期使用后如果出现磨损，只需要更换销轴即可继续使用，维护成本较低，整体结构没有复杂的异形零件，加工难度低，常规的机加工设备即可完成各零件的生产制造。
