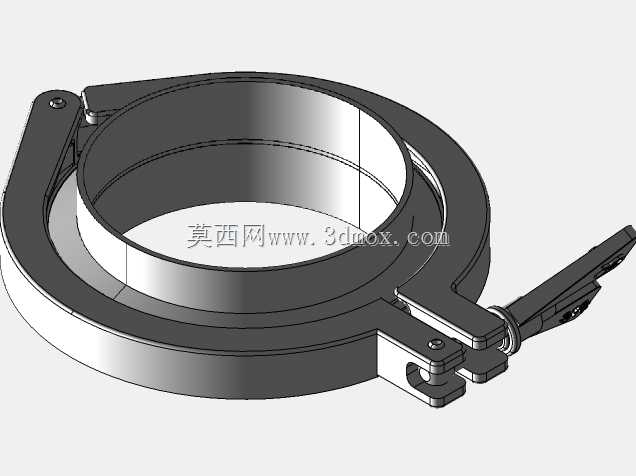

四英寸快装管道抱箍式三夹连接件

在洁净流体输送管路系统里，这类抱箍式三夹连接件是卫生级管线拆装维护环节的核心配套零件，常见于食品饮料加工、生物制药、精细化工的物料输送管线，也会用在半导体超纯水输送、真空负压管路的快拆节点上，相比传统法兰螺栓连接，它不需要逐颗拧紧多组螺栓，单人借助手柄杠杆力就能完成锁紧或松脱，能大幅缩短管线拆洗、滤芯更换、设备段离线维护的作业时长。从结构设计逻辑来看，整个零件采用对称分体式环体结构，两个半环的铰接端通过销轴做回转配合，锁紧端延伸出带铰接结构的压杆手柄，手柄根部带自锁卡位结构，当压下手柄时，杠杆力会带动两个半环向内收拢，抱紧对接的两个管接头外翻边，环体内侧预留的梯形槽刚好匹配管接头的凸缘轮廓，锁紧后能让对接的两个密封端面完全贴合，配合密封垫就能实现无泄漏的管路连接，不会出现管线错位、密封偏压的问题。设计时首先要匹配对应公称通径的管接头凸缘尺寸，四英寸规格的三夹，环体内腔的适配直径刚好对应4英寸卫生级管接头的外翻边外径，环体的轴向宽度要完全覆盖两个对接凸缘的总厚度，避免锁紧后出现凸缘脱出的情况；铰接端的销轴孔要做同轴度公差约束，保证两个半环开合顺畅没有卡滞，锁紧手柄的力臂长度经过核算，普通人手施加正常握力就能达到足够的锁紧力，不需要借助额外工具，同时手柄末端的挂孔可以配套防脱销，在振动较大的管线上使用时，能避免手柄受振动弹开导致连接失效。安装边界上，这类三夹不需要额外预留法兰盘的螺栓操作空间，只需要在手柄开合侧预留出足够的扳动空间即可，相比同通径的法兰连接，占用的管线径向空间更小，适合布局紧凑的设备内部管线排布；环体本身的圆角过渡处理，避免了卫生死角，在需要定期冲洗消毒的洁净管线场景下，不会积存物料残渣，符合卫生级设备的设计要求。建模过程中要重点关注半环内侧卡槽的轮廓精度，以及铰接点、锁紧卡位的配合公差，要是卡槽尺寸偏差过大，会出现锁紧后密封不严、或者装不上对应管接头的问题，铰接孔的间隙控制也要合理，间隙过大会导致两个半环同轴度偏差，抱紧后管接头出现偏斜，间隙过小则会出现开合卡涩，在有腐蚀介质的使用场景下，还可以根据需求调整环体厚度，提升整体结构强度，应对更高的管路压力。
