长条式双接口工业测压压力计结构设计

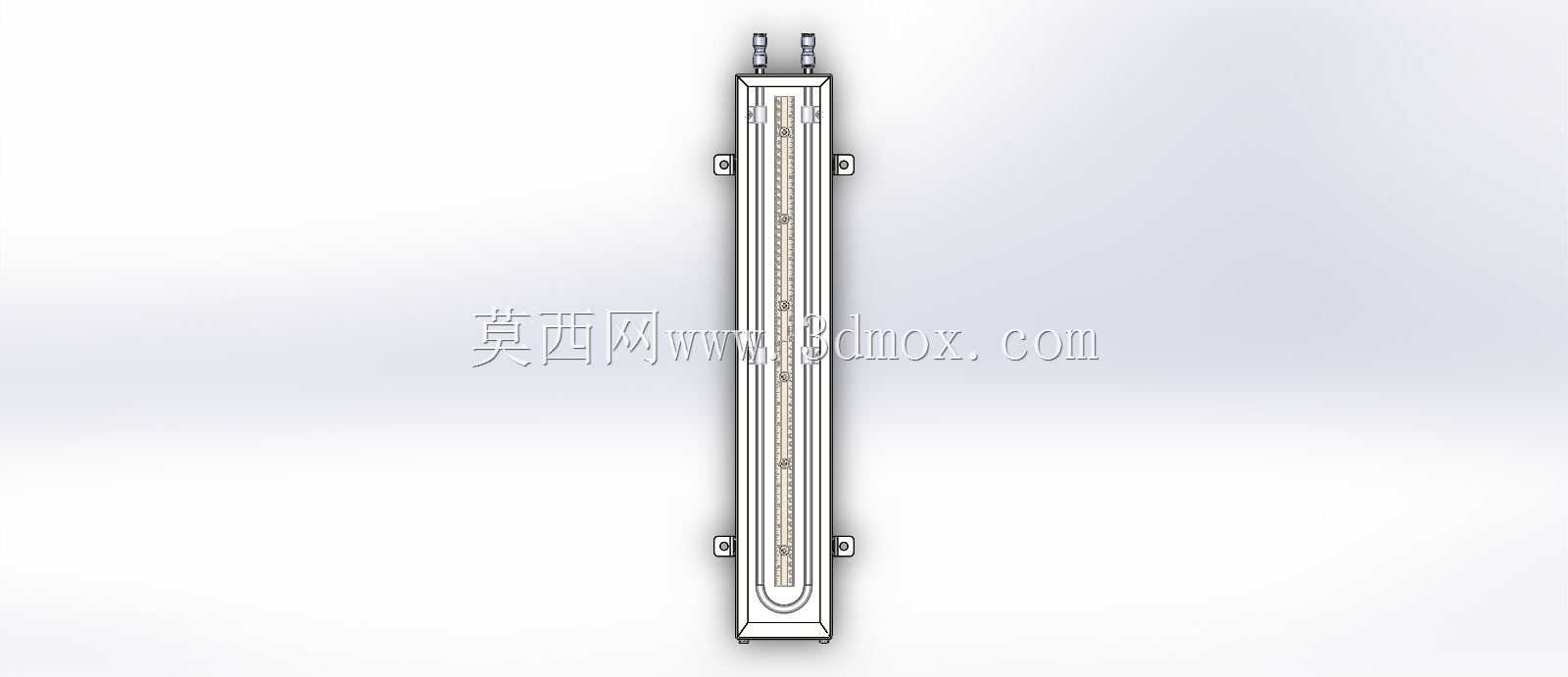

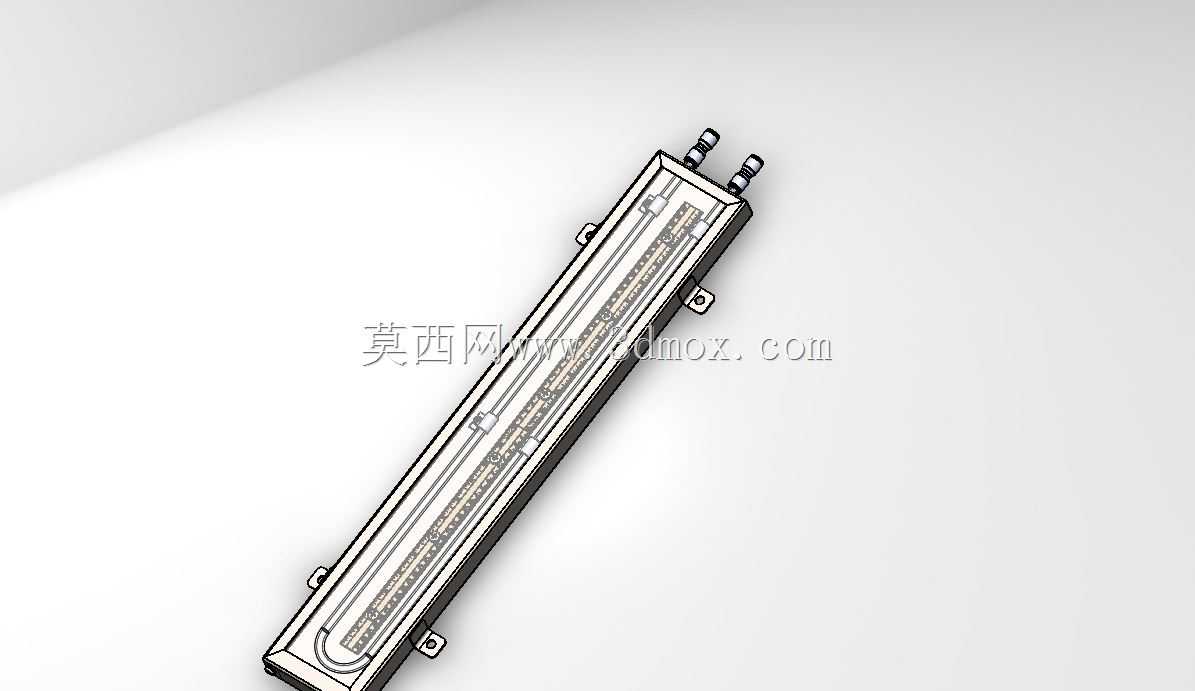

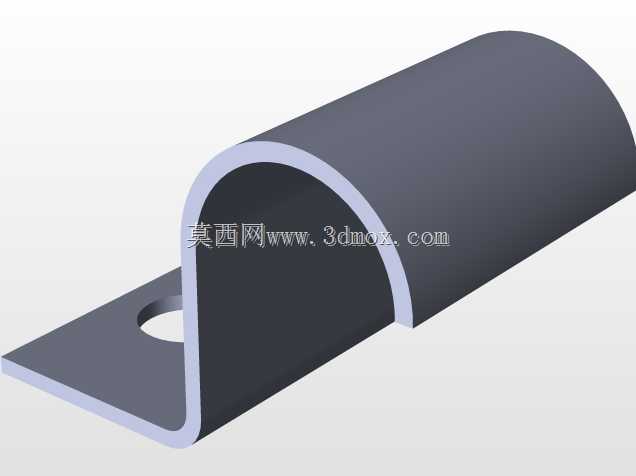

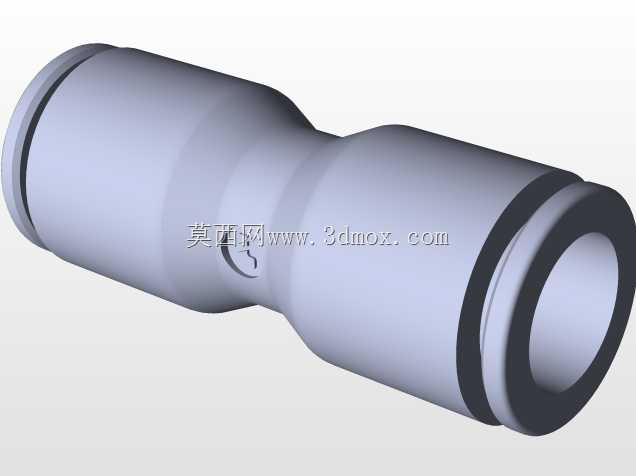

这款长条式压力计主要面向工业流体管路的压力检测场景，常见应用在气动控制回路、低压液压试验台、实验室流体校验装置以及小型化工制程的管段压力监测环节，可直观反馈管路内部的流体压力数值，为操作人员提供可视化的压力参照，避免管路超压引发的泄漏、元件损毁等生产风险。从结构设计逻辑来看，整体采用狭长型长方体布局，主体外壳采用硬质工程塑料或薄壁金属冲压成型，外壳两侧预留带安装孔的固定耳座，安装孔位的间距经过适配常规仪表安装面板的开孔尺寸设计，可直接通过螺栓固定在设备面板、管路支架或者立式安装架上，安装时不需要额外定制转接支架，能适配多数现有工业设备的仪表安装位，安装边界预留了足够的接线与接管操作空间，不会出现安装后接口被周边结构遮挡的问题。设备顶端设置两个并行的快插式气液接口，可分别接入被测压力管路与参考压端，适配常规外径的气动软管或低压液压油管，接口处做了密封槽结构设计，装配时搭配O型密封圈即可实现无额外密封填料的可靠密封，减少现场安装的密封处理工作量。内部的测压传感与指示结构沿长条壳体的轴向排布，指示刻度直接印刷在壳体正面的透明视窗内侧，避免长期使用过程中刻度被磨损、沾污导致读数偏差，透明视窗采用耐刮擦的透明材质，可耐受常规工业环境下的粉尘、少量切削液喷溅，不需要额外加装防护盖板。设计过程中充分考虑了现场运维的便利性，壳体采用卡扣加少量紧固螺丝的装配方式，后期需要校验内部传感结构、清理视窗内侧积尘时，不需要完全破坏壳体结构即可快速拆解，运维操作难度低。整体外形的长宽高比例适配狭长型安装空间，在设备面板空间紧张、无法安装圆形大直径压力表的场景下，可直接替换安装，不会占用过多的面板横向空间，同时长条式的刻度排布相比圆形表盘拥有更长的刻度线间距，读数时的视觉辨识度更高，操作人员在距离设备1-2米的位置即可清晰读取压力数值，适合设备巡检过程中的快速读数需求。结构上还做了抗振设计，内部指示元件与外壳之间设置了缓冲垫层，在设备存在小幅振动的工况下，指示结构不会出现频繁抖动导致读数不准的问题，可适配多数存在常规机械振动的工业现场使用场景，不需要额外加装仪表减振支架。
