制药生产用过滤罐体成套装置结构

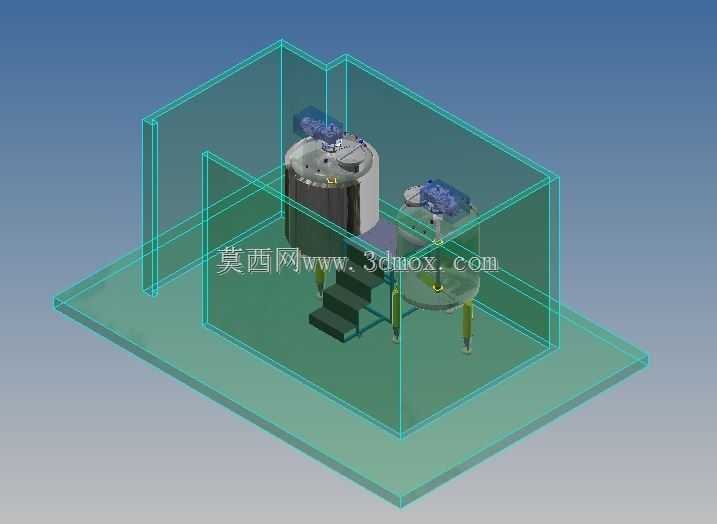

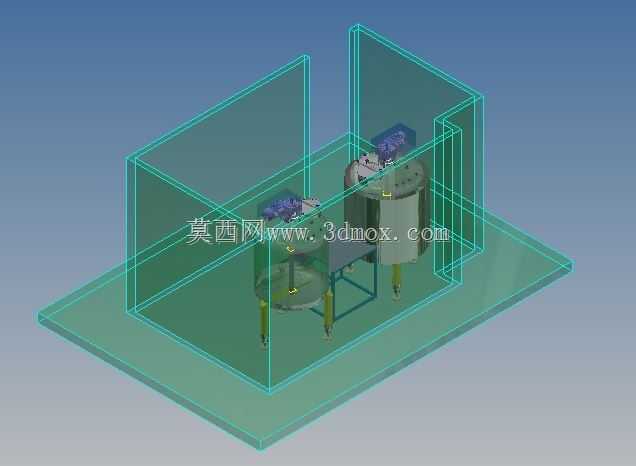

在制药行业的原液精制、固液分离工序段，这类过滤罐装置是衔接反应工序与成品灌装前的核心处理单元，主要承担药液中不溶性杂质滤除、料液澄清度达标的功能，部分同构型设备也可用于中药提取液的粗滤与精滤环节，适配口服制剂、注射剂前处理等不同洁净等级的生产场景。从结构设计逻辑来看，整套装置采用双罐体搭配封闭围护舱的布局，主罐体承担粗滤与暂存功能，副罐承担精滤与缓冲输出功能，罐体顶部预留搅拌驱动安装位，可根据工艺需求加装搅拌组件避免滤料沉积板结，罐体支腿采用可调式支撑结构，能够适配车间地面的平整度偏差，降低安装阶段的找平工作量。围护结构采用透明可视的防护设计，既能够满足洁净车间的区域隔离要求，避免外部尘埃落入工艺段，也方便巡检人员直观观察罐体运行状态、液位变化以及滤层工作情况，无需频繁开启舱门破坏洁净环境。设备的安装边界需要预留操作与维护空间，罐体侧面配套的步梯结构是为了满足操作人员登顶进行滤料更换、罐体顶部阀门检修、仪表校准的作业需求，步梯的踏步高度按照人机工程学要求设置，搭配侧边防护栏降低高空作业风险。设计阶段需要重点考量罐体的承压能力与管路对接精度，进料口、出料口、排污口、排气口的方位设置要匹配车间现有工艺管线的走向，避免出现管路弯折过大导致流阻升高的问题；罐体内部的滤板支撑结构采用加强筋布局，能够承受滤料堆积与反冲洗阶段的压力冲击，避免长期运行出现结构变形。整套装置的布局充分考虑了制药车间的动线要求，设备主体与围护舱的间隙预留了仪表安装、管路排布的操作空间，侧面的维护开口可满足日常巡检时的阀门操作需求，无需进入围护舱内部即可完成常规参数调整，适配制药生产连续化作业的运维需求。
