真空吸尘器用筒式高效空气过滤芯

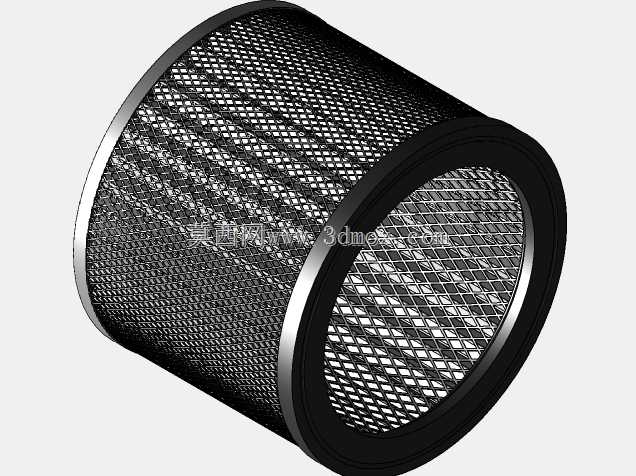

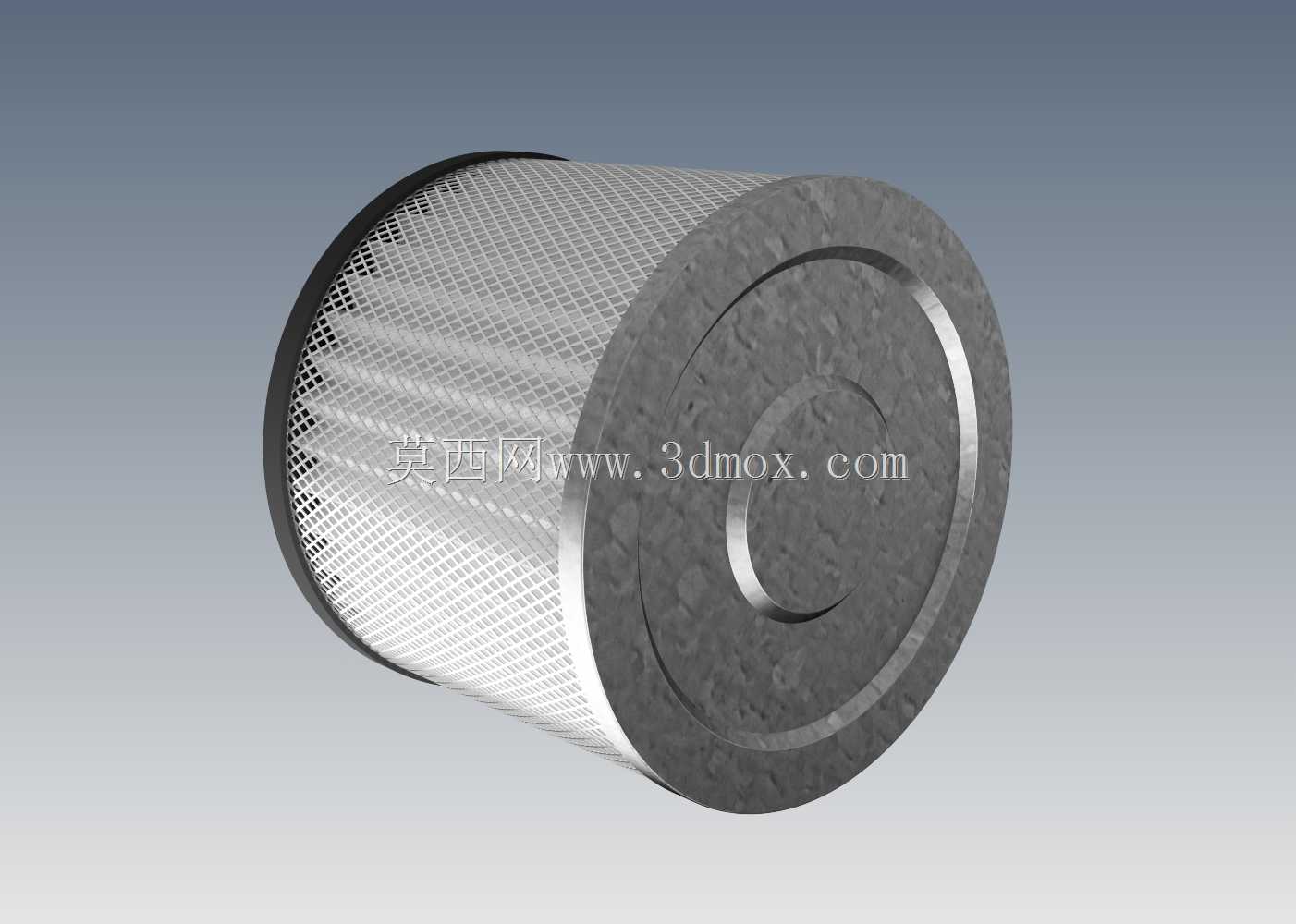

　　这款筒式空气过滤元件，最初的设计定位是配套家用及商用真空吸尘器的进气过滤端，在实际工程适配中，也可直接对接小型DIY除尘工位、桌面焊烟收集装置、小型木工集尘桶这类对过滤精度有基础要求的负压抽吸系统。从结构设计逻辑来看，整体采用直筒圆型构型，端面设置加厚的橡胶密封边，安装时可直接卡入对应直径的设备仓卡槽，无需额外加装密封垫，橡胶边的压缩量控制在1.5毫米左右，既能保证负压工况下的气密性，又不会因为压缩量过大导致拆装阻力过高，日常维护更换滤芯时徒手即可完成操作，不需要借助专用工装。过滤主体采用折叠式金属网衬底复合过滤滤材的结构，金属网作为支撑骨架，可承受最高12kPa的负压抽吸压差，不会出现滤材吸瘪、变形导致过滤面积缩减的问题，

　　折叠结构将有效过滤面积拓展到同尺寸平面滤材的12倍以上，在保证通风量的前提下，可拦截直径0.3微米以上的固体颗粒物，避免尘屑进入吸尘设备的风机舱，磨损叶轮、损坏电机绕组。外形尺寸上，滤芯整体外径为146毫米，轴向总高度118毫米，安装时需要预留的径向间隙不小于5毫米，轴向安装空间不小于125毫米，适配的设备仓内径建议控制在146.2毫米到146.8毫米之间，间隙过小会导致安装卡滞，间隙过大则容易出现密封失效、漏尘的问题。在实际工况适配中，这款滤芯除了常规的干式吸尘场景，也可在湿度不超过60%的环境下使用，滤材表面做了轻度防泼水处理，少量吸入的潮湿尘屑不会直接糊住滤材表面导致通风量骤降，日常维护时可直接用压缩空气从内向外反吹清理尘屑，

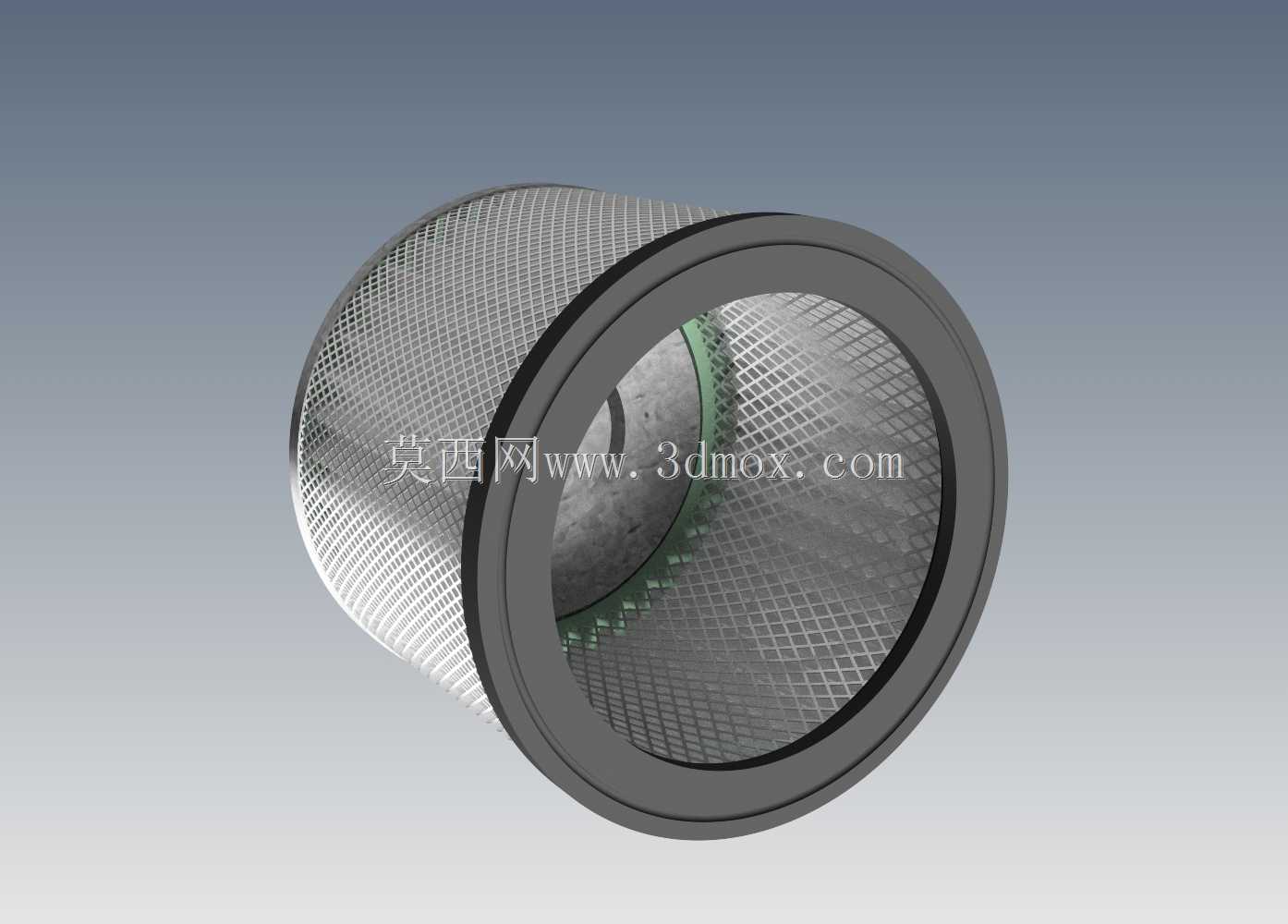

　　反复清理次数可达20次以上，不需要频繁更换耗材。设计过程中特意将滤芯的通流内径做了优化，内圈直径达到92毫米，气流进入滤芯后可快速扩散到整个滤材截面，不会出现局部流速过高导致滤材局部过早堵塞的问题，两端的密封边采用对称设计，安装时不需要区分正反方向，可降低一线操作人员的装错概率，适配小型除尘设备的批量装配需求。
