伟普21系列防水面板连接器结构设计

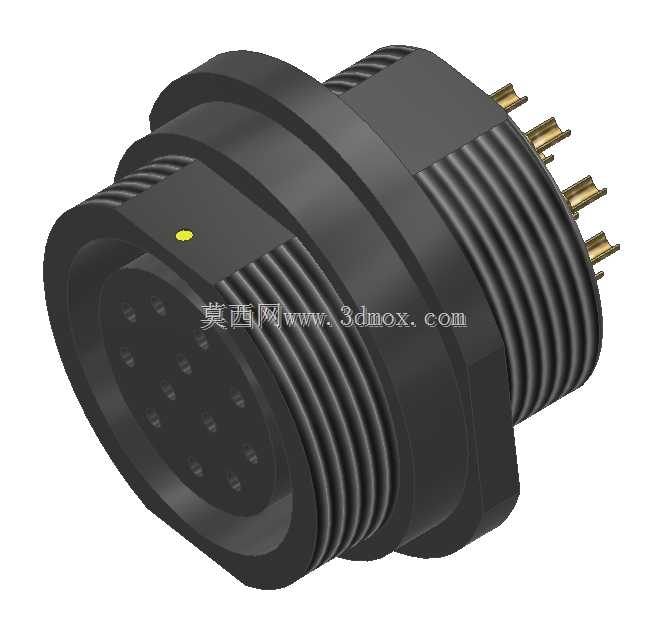

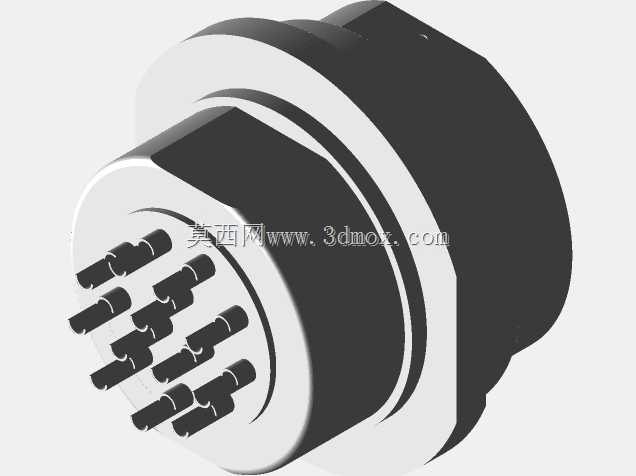

这款面板式连接器在户外工业设备、潮湿工况电气系统里的适配性很强，IP68的防护等级意味着它可以长期浸泡在一定压力的水体中保持电气连通性，不会因为溅水、凝露、短时浸水出现触点短路、绝缘失效的问题，常见于户外检测设备、船舶舱室电气回路、园林机械、露天自动化产线的信号与动力传输节点。从结构设计来看，主体采用带法兰的后装面板结构，安装时从设备面板外侧穿入安装孔，依靠后端的外螺纹配合锁紧螺母实现与面板的紧固，法兰盘与面板接触面可加装密封胶圈，进一步提升安装位的防水性能，避免液体从安装缝隙渗入设备内部。触点端采用孔式接触设计，插合端的定位黄点是防呆结构，能避免插合时对位错误导致的插针弯折、接触不良问题，插合后依靠外壳的多道梯形螺纹实现与对接插头的锁紧，螺纹旋合到位后配合插头端的密封胶圈，实现插合面的IP68防护。触点采用镀金铜质插针，接触电阻低，耐插拔次数高，可同时传输多路低压控制信号与小功率动力电源，多芯的排布方式经过绝缘间距校核，相邻触点间的爬电距离满足低压电气设备的安全要求，不会因为潮湿环境下的绝缘电阻下降出现拉弧、击穿问题。外壳采用高强度工程塑料注塑成型，外表面的多道环形筋条一方面增加了旋合时的摩擦力，方便徒手拧紧对接，另一方面提升了外壳的结构强度，在受到侧向冲击时不容易出现开裂变形。建模过程中严格还原了安装边界尺寸，法兰盘的厚度、后端螺纹的公称直径与螺距、插针伸出端面的长度、插合端内孔的深度都按照实物测绘尺寸绘制，结构工程师在做设备面板开孔设计时，可以直接调用模型核对开孔直径、安装沉台深度、插合后插头的预留操作空间，不需要反复核对二维图纸的尺寸链，能有效避免设计阶段出现安装干涉、预留空间不足的问题。这类连接器在选型时需要注意，面板安装的锁紧扭矩不能过大，否则会导致塑料螺纹滑牙或者法兰盘变形，破坏密封结构，模型里也还原了外壳的壁厚分布，能直观看到不同位置的强度冗余，方便做结构强度校核时参考。
