TERMOTEKP1020型空气水冷冷却器结构设计

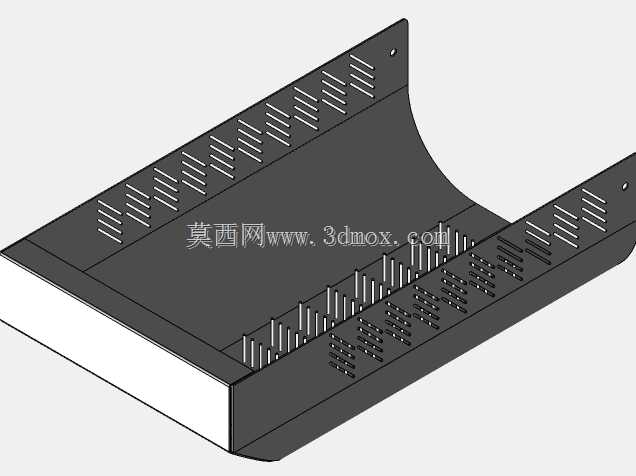

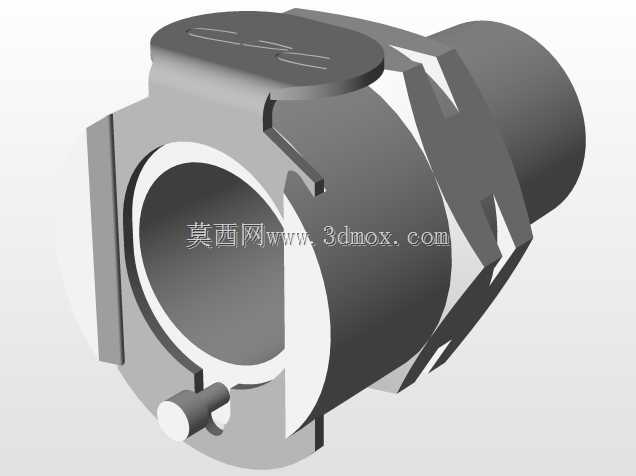

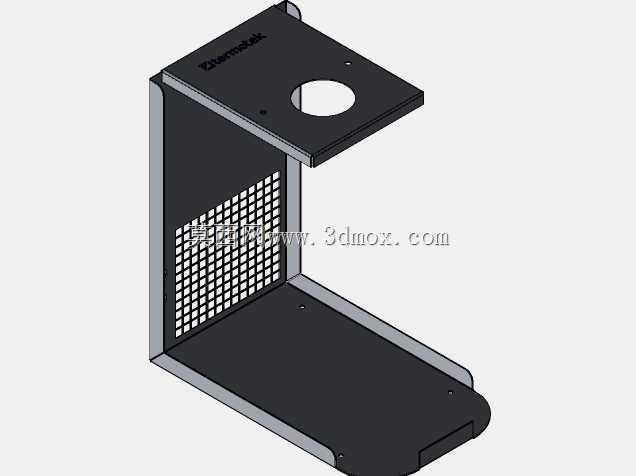

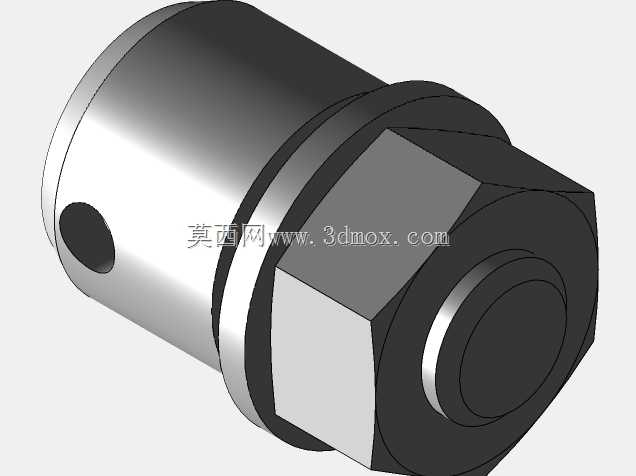

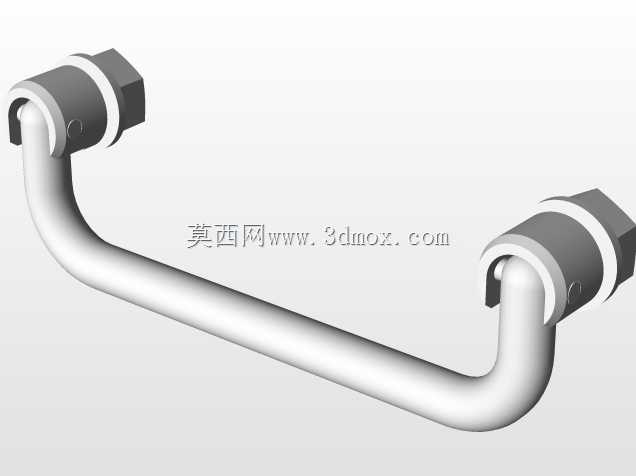

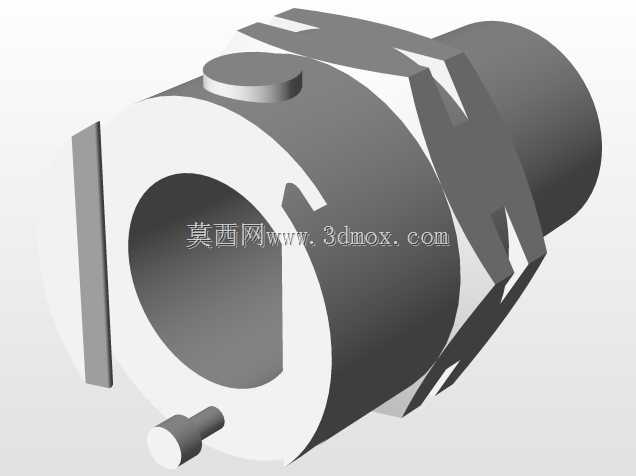

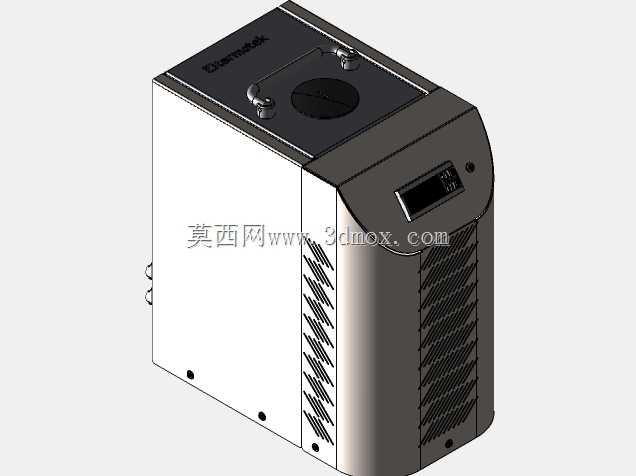

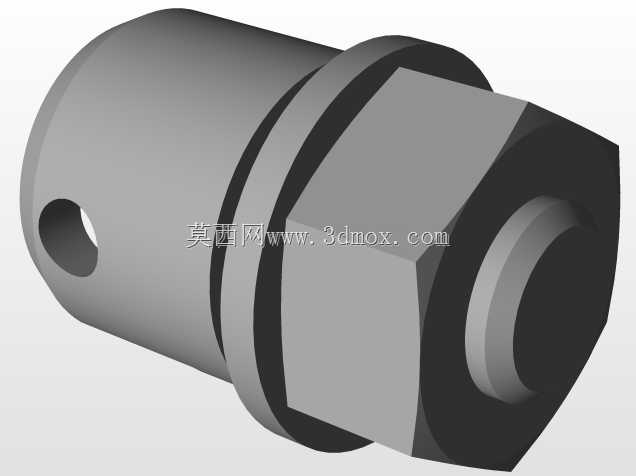

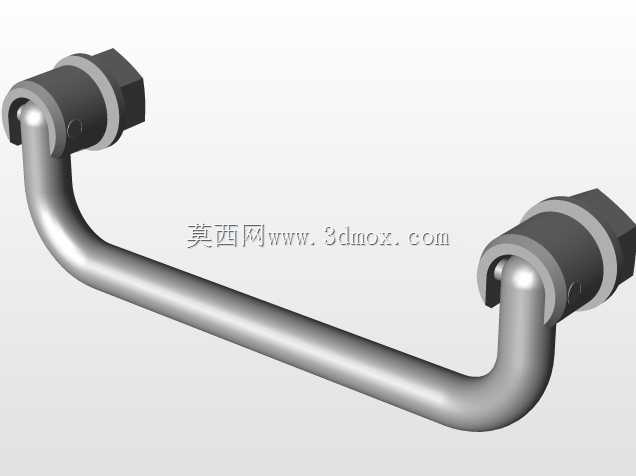

在实验室精密检测、小型激光加工、电子元器件老化测试这类对温控精度要求严苛的场景里，紧凑型冷却单元的选型往往直接决定整套工艺的稳定性，这款TERMOTEK P1020冷却器就是针对这类小空间、高精度温控需求开发的一体式制冷单元。从结构设计来看，整机采用立方形主体搭配圆弧过渡的操作端造型，既最大化利用了垂直安装空间，圆弧区域集成的数显操控面板也避免了直角棱角对操作人员的磕碰风险，顶部内嵌的提手结构没有额外突出整机外轮廓，既满足短距离移位的搬运需求，也不会额外增加安装所需的占地边界。设备侧面的斜向格栅通风结构经过流道优化，在保证空气侧换热通风量的前提下，格栅的倾斜角度可以阻挡大部分大粒径粉尘直接进入换热腔，降低日常运维中滤网清理的频次，侧下方预留的管路接口位置距离安装基准面预留了足够的操作空间，不管是采用硬管连接还是软管快插，都不需要额外调整安装位就能完成管路装配。作为空气-水复合冷却的机型，它的内部流道设计将制冷回路与循环水回路做了分层布局，电控部分单独设置在远离换热腔的上部区域，避免凝露风险影响电路稳定性，整机的安装边界尺寸适配常见的标准设备机架侧边安装位，不需要额外定制安装支架就能直接固定在工业设备的侧装工位上。在实际使用场景中，这类冷却器可以为小型主轴、精密激光头、实验室反应腔体提供稳定的循环冷却水供给，将被控对象的工作温度稳定在设定区间内，避免温度波动导致的加工精度偏移、检测数据失真或者元器件过热损坏。从建模细节来看，整机的外观曲面、接口位置、操作面板布局都做了1:1的还原，结构设计人员在做整套设备的布局设计时，可以直接调用该模型完成干涉检查、安装空间预留、管路走向排布的工作，不需要再手动测绘设备外形，能大幅缩短前期方案设计的周期，选型人员也可以通过模型直观核对设备的安装尺寸、接口位置是否适配现有工位的布局要求，减少选型 mismatch 导致的现场安装返工问题。
