透明结构医用注射器精细三维建模

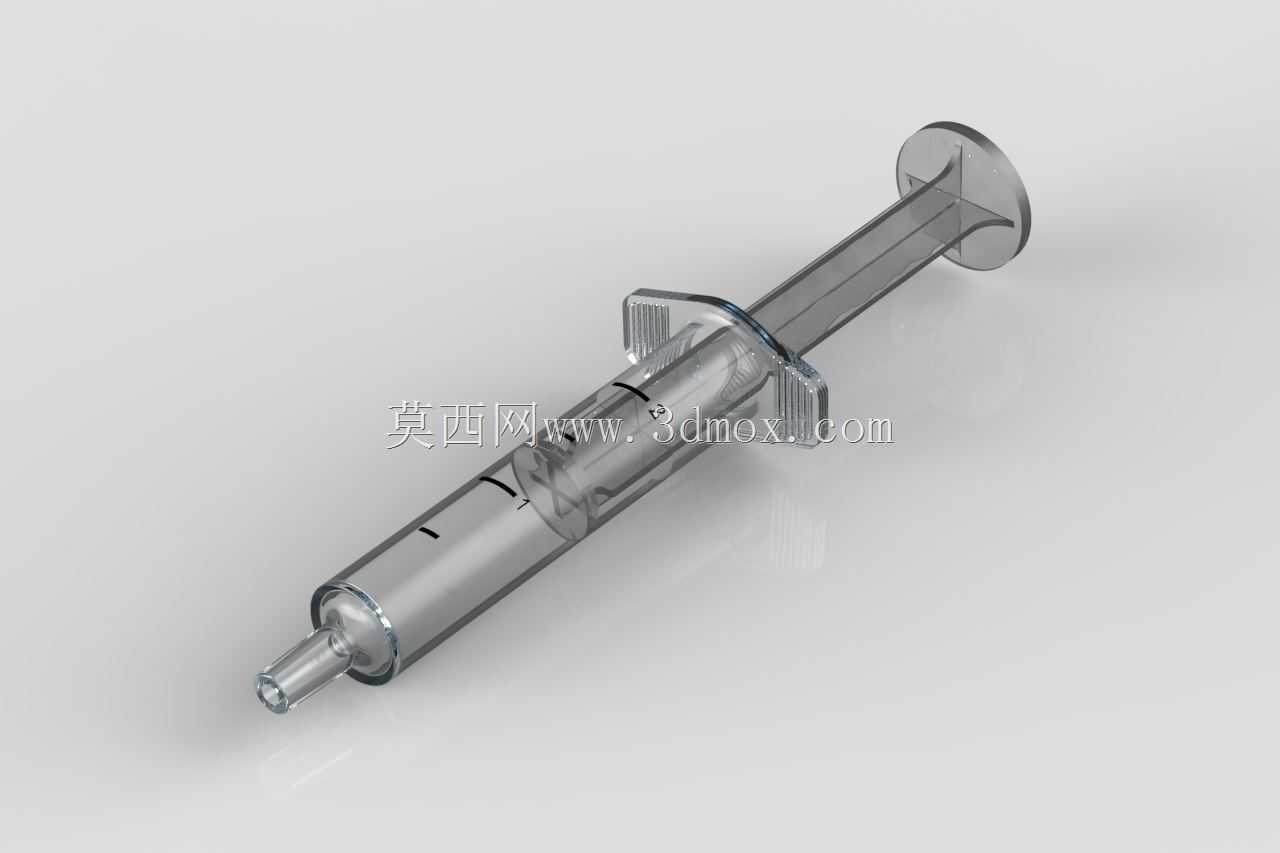

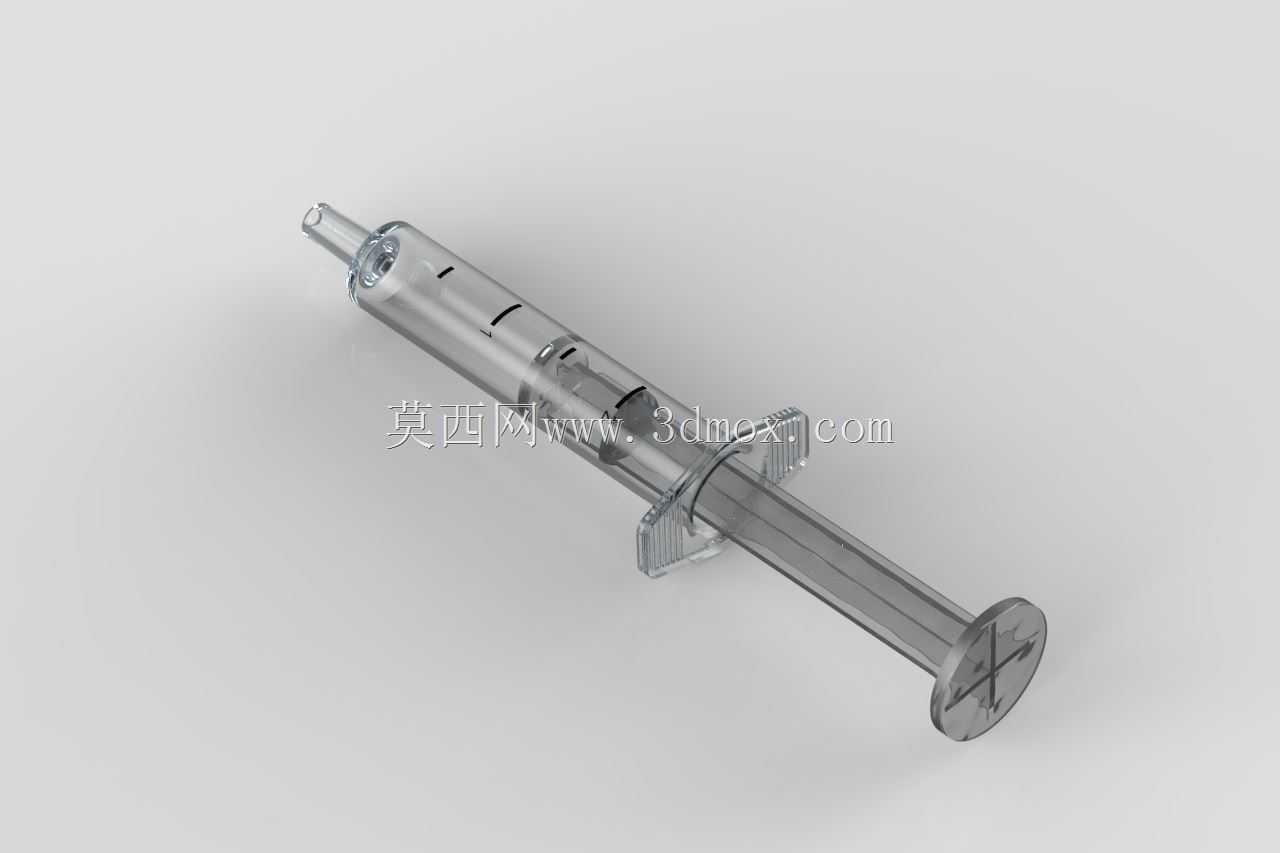

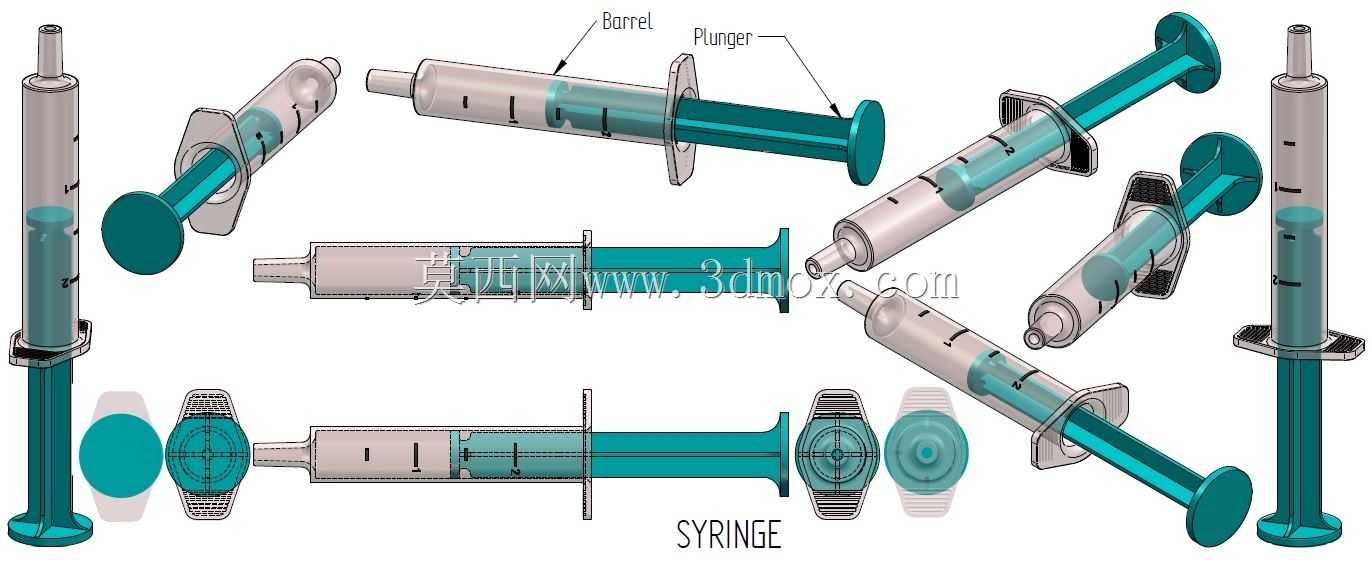

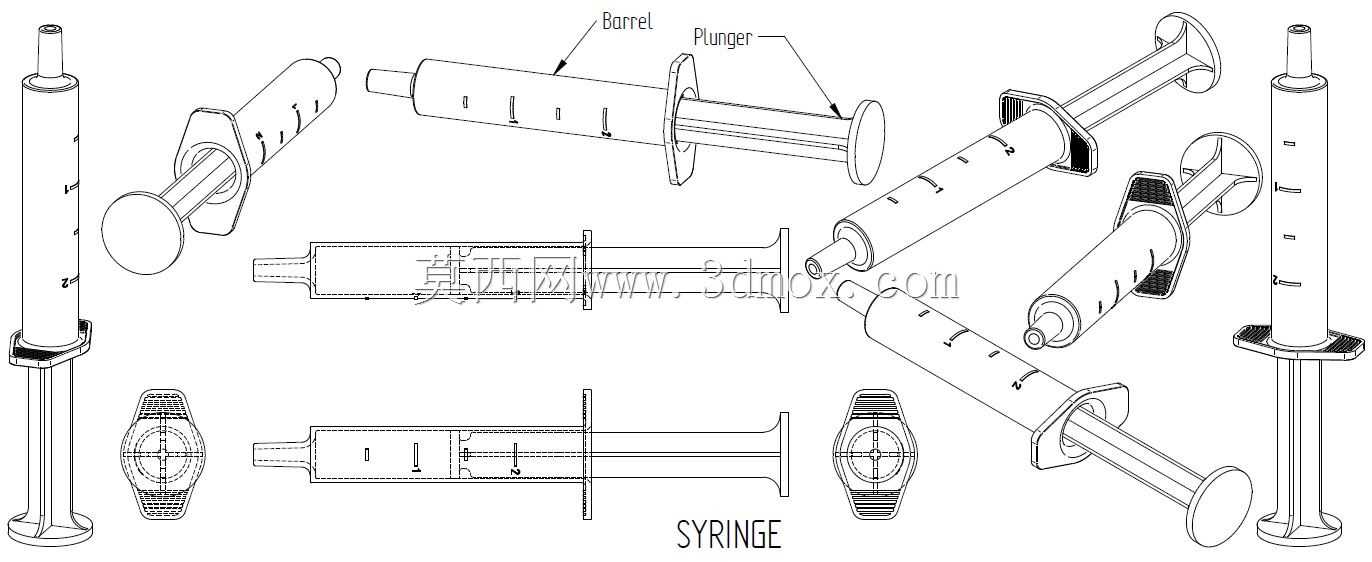

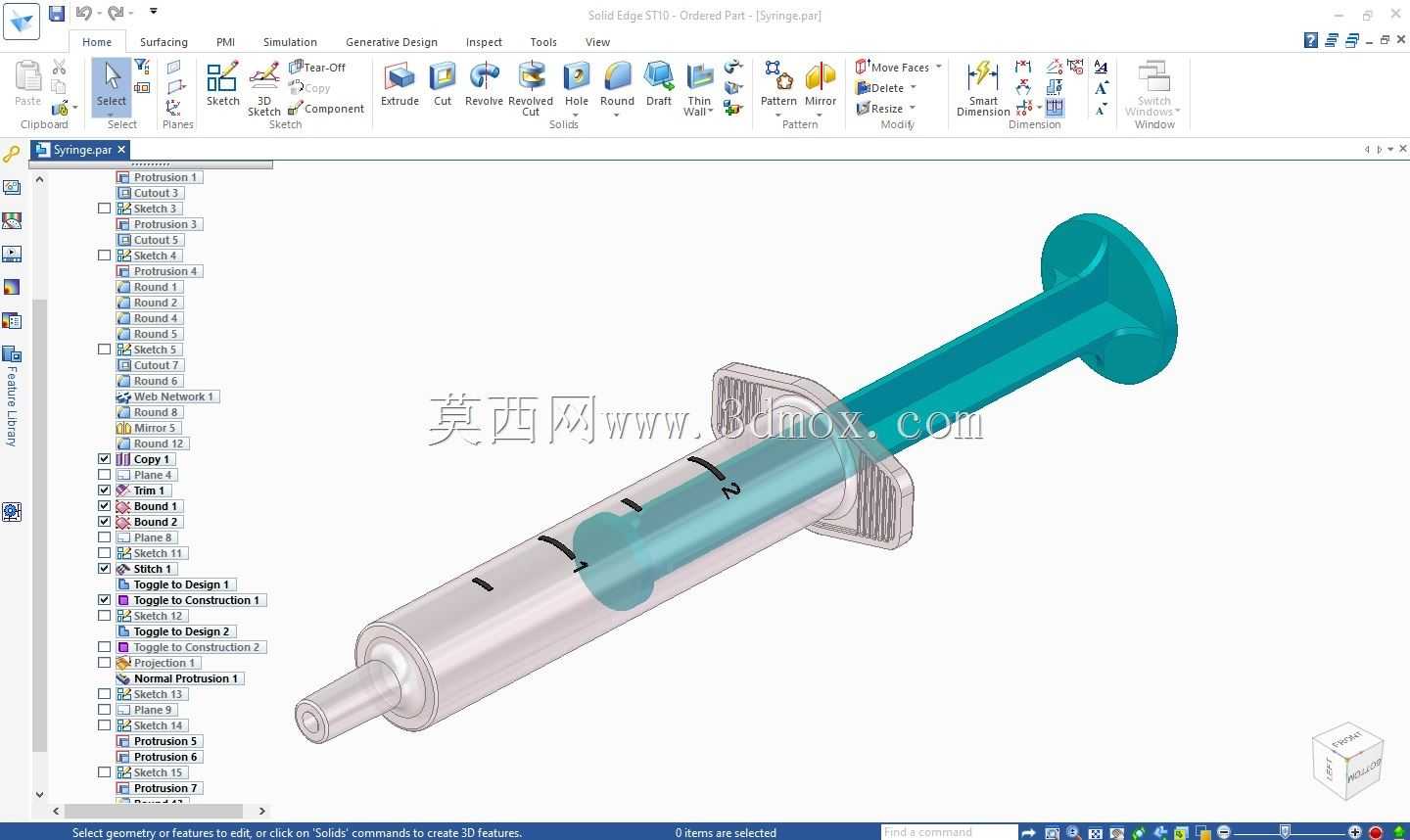

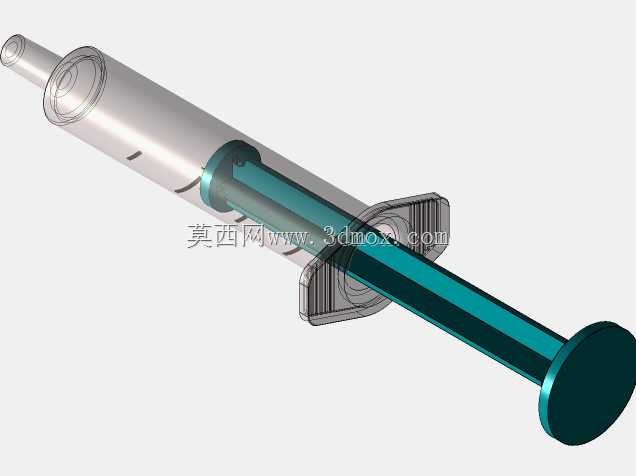

这款注射器的三维建模完全贴合临床实际使用场景的结构需求，覆盖了从药液抽取、定量存储到推注给药的全流程功能实现逻辑。模型还原了透明针筒筒体的结构特征，筒体侧壁的刻度标识做了等比例的结构凸起处理，并非简单贴图，方便在结构评审时直观核对刻度间距与公称容量的匹配度，筒体前端的鲁尔接头结构严格遵循通用医用接头的尺寸规范，可直接适配常规规格的注射针头，无需额外调整安装接口尺寸。针筒尾部的翼状凸缘结构做了圆角过渡处理，匹配临床操作时手指抵靠的施力角度，避免长时间操作时的硌手问题，凸缘的厚度与宽度参数参考了实际耗材的受力阈值，可承受推注时的最大反向作用力而不发生结构形变。内置的活塞部件与筒体内壁的配合间隙控制在合理公差范围内，既保证推注过程的顺滑无卡顿，又能避免药液从活塞与筒壁的间隙渗漏，活塞前端的锥形凸起完全贴合针筒前端的内锥面，可彻底排尽筒内残留空气，减少给药时的气泡风险。推杆部分的十字形加强筋结构在保证整体结构强度的前提下，尽可能降低了零件自重，推杆尾部的按压盘做了防滑纹理的结构还原，匹配拇指按压时的接触面积，推注过程中不会出现打滑偏移的问题。从安装边界来看，整个模型的各部件装配关系完全还原实际产品的组装逻辑，针筒、活塞、推杆三个核心部件的同轴度公差控制在医用耗材的标准范围内，可直接用于医用耗材的结构验证、注塑模具设计参考，也可用于医疗设备模拟操作场景的装配演示，帮助设计人员快速核对各部件的配合尺寸，提前排查结构干涉问题。建模过程中对透明材质的壁厚做了均匀化处理，筒体各段壁厚偏差控制在合理范围内，适配注塑成型的工艺要求，避免生产过程中出现缩痕、壁厚不均导致的强度不足问题，推杆与活塞的连接卡扣结构也做了防脱设计还原，保证推注过程中推杆不会与活塞意外脱离，满足临床使用的可靠性要求。
