半自动口罩耳带绳焊接加工设备结构

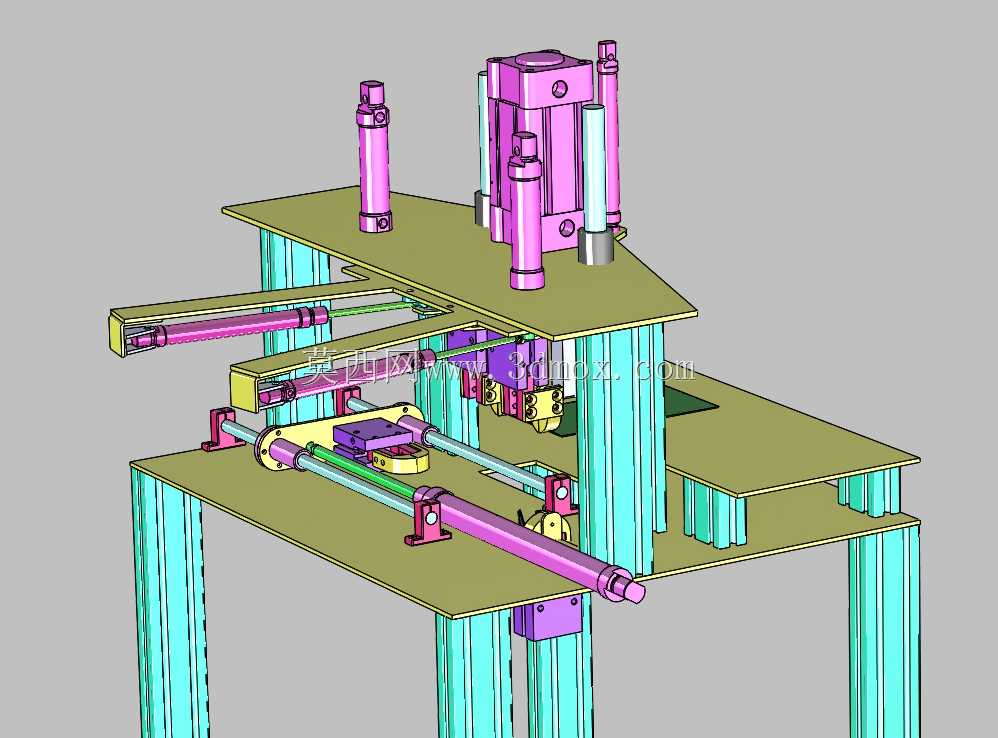

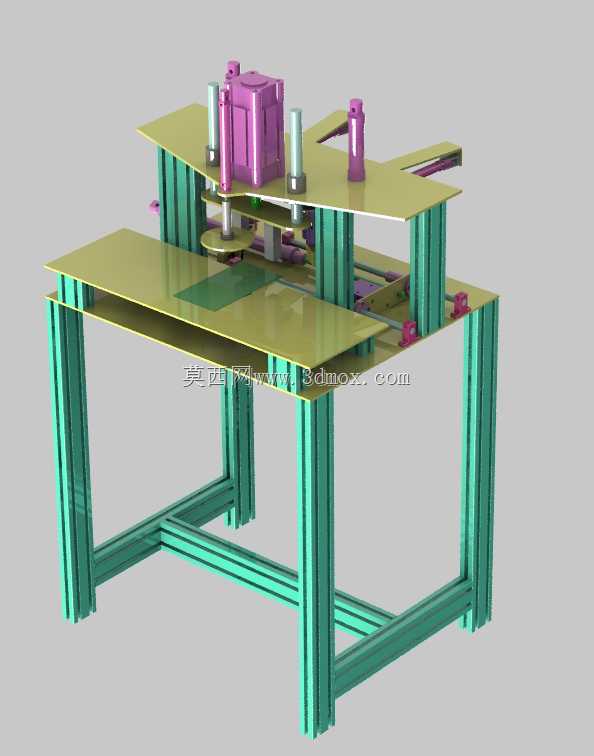

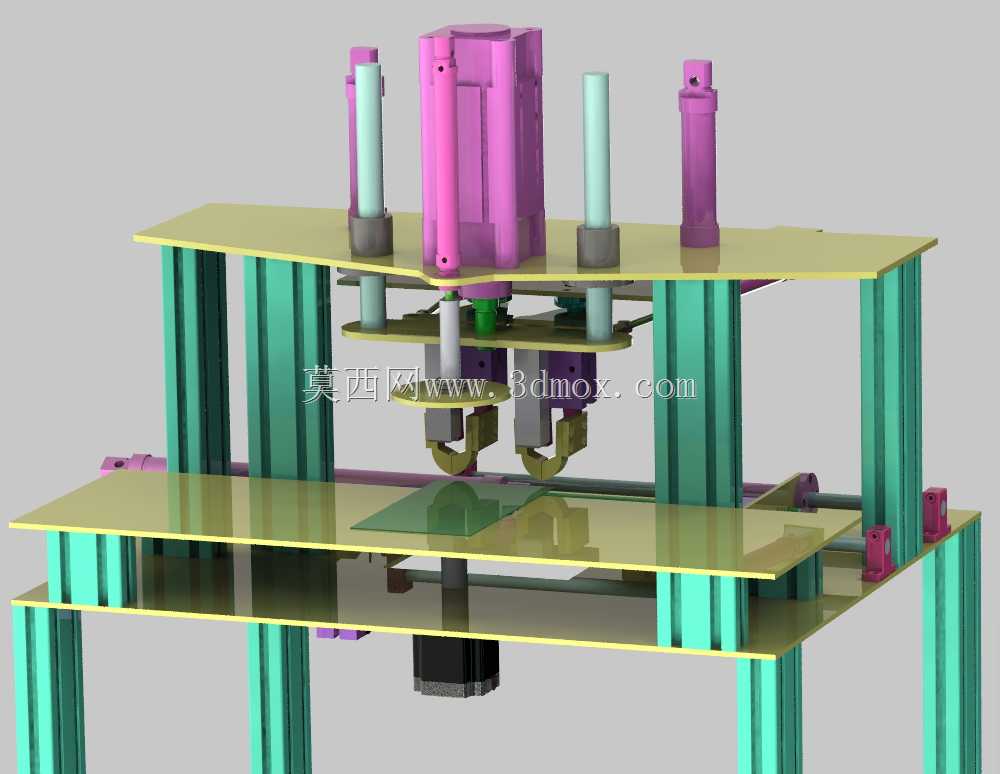

该设备面向民用防护口罩生产环节的耳带焊接工序设计，适配平面一次性口罩、三层熔喷布口罩的耳绳熔接作业场景，可在中小规模口罩生产车间、临时防疫物资生产点位部署，替代传统纯人工手持耳绳对位焊接的作业模式，降低操作人员重复对位的劳动强度，同时减少人工操作带来的焊接位置偏移、熔接强度不均的问题。设备整体采用铝型材搭建双层机架结构，下层机架预留足够的腿部操作空间，适配操作人员坐姿作业的人机工程需求，上层台面作为口罩片的放置工位，台面边缘做倒角处理避免刮蹭口罩片材，中层安装板用于固定焊接执行组件与气动压合部件，各层板件通过型材角码与内六角螺栓锁紧，无需复杂焊接加工即可完成机架组装，方便后期根据生产需求调整工位布局。设备的焊接执行端采用多组压头并列布置，可同时完成单只口罩两侧耳绳的压合焊接，压头下方设置定位挡块，操作人员只需将裁切好的耳绳两端放置在口罩片对应标记位置，推入工位即可触发压合动作，焊接压头的下行行程通过可调限位螺栓控制，避免压合力过大损伤口罩片的熔喷布层，也能保证耳绳与口罩本体的熔接深度一致，拉扯强度满足日常佩戴的拉力要求。从安装边界来看，设备整体占地尺寸适配常规车间工作台的摆放空间，底部机架支脚可调节水平高度，适配地面不平整的生产场地，气源接口布置在设备侧方下方位置，避免管线干涉操作人员的上下料动作，电气控制元件集中安装在中层板的侧方预留区域，走线沿型材槽位布置，外部加盖线槽防护，减少生产现场浮尘、线头等杂物进入电气回路造成的故障。设计过程中优先考虑了作业的便捷性，没有设置复杂的多轴联动结构，整体动作逻辑简单，操作人员仅需半小时培训即可熟练上手，设备的易损件仅为焊接压头的接触端面，更换时只需松开锁紧螺丝即可完成替换，无需拆解整体机架，日常维护成本较低。在功能适配性上，该设备可兼容不同宽度的平面口罩片生产，只需调整台面的定位挡块位置即可适配不同规格的口罩加工，无需更换整套工装夹具，对于小批量多批次的口罩生产订单有较好的适配能力，相比全自动耳带焊接设备，该结构的投入成本更低，部署灵活性更高，适合产能需求不高、订单切换频繁的生产场景使用。
