卫生级管路快装三夹钳连接结构

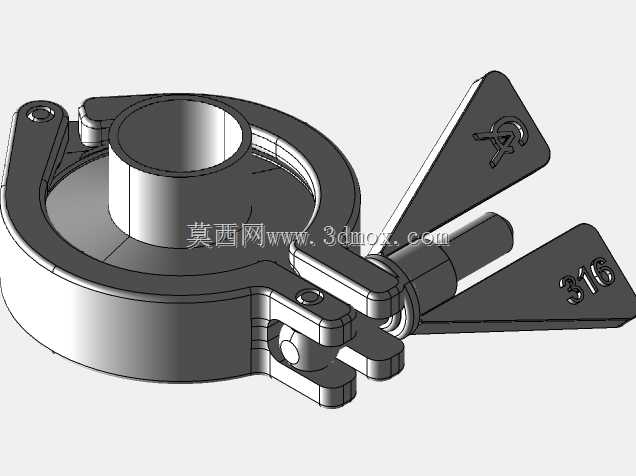

在食品加工、生物制药、洁净流体输送的管路布设场景里，这类快装三夹钳是管路对接环节最常用的紧固件之一，区别于传统法兰对接需要多组螺栓逐一紧固的操作，它能在无额外工具辅助的情况下，快速实现带密封垫圈的两个管接头端面对接锁紧，大幅缩短洁净管路拆装、清洗、换型的作业时长，尤其适配需要频繁拆接做在位清洗、灭菌的工艺管路段。从结构设计逻辑来看，整个夹钳采用分体铰接式的环形抱合结构，主体环体的内径尺寸匹配标准卫生级管接头的外翻边外径，安装时先将两个待对接的管接头端面对齐，中间夹入适配的密封垫圈，再把夹钳的环形卡槽卡入两个接头的外翻边外侧，通过扳动带标识的锁紧手柄，利用铰接点的过中心锁紧原理，让环形卡槽产生向内的抱紧力，均匀压合接头外翻边的整个圆周面，保证对接端面的密封垫圈受力均匀，不会出现局部压合不足导致的流体渗漏问题。设计时特意做了两个对称分布的扳动手柄，一方面是让锁紧过程中两侧的受力更均衡，避免单侧施力造成环形抱合结构偏斜、卡滞，另一方面在大管径的管接头上，双手同时扳动手柄能更轻松地完成锁紧操作，不需要借助加力杆额外施力。夹钳的铰接销轴处做了间隙配合的转动结构，长期使用过程中即使有少量物料残留、清洗水渍附着，也不会出现转动卡涩的问题，所有边角位置都做了圆弧过渡处理，没有容易积留物料、滋生细菌的清洁死角，完全符合洁净管路的卫生设计要求。从安装边界来看，夹钳处于完全打开状态时，其环形开口的尺寸足够直接套入管接头的外翻边位置，不需要额外轴向移动管路就能完成装拆，对于排布紧凑、管路轴向位移空间不足的安装场景非常友好；锁紧完成后，手柄会贴合在夹钳主体侧面，不会额外占用过多径向空间，方便管路做保温层包覆或者近距离并排布设。夹钳的环形卡槽深度经过精确核算，既保证锁紧后能完全卡住接头外翻边，不会在管路内压波动、产生轴向推力时出现松脱，又不会因为卡槽过深导致对接端面压合力过大，挤坏密封垫圈或者造成接头端面变形。日常运维过程中，这类三夹钳不需要做特殊的润滑维护，铰接位置的活动间隙能让清洗液顺利冲掉附着的残留物料，长期在潮湿、带清洗药剂的工况下使用也能保持稳定的锁紧性能，不会出现锈蚀卡滞的问题，是洁净流体输送系统里可靠性很高的管路连接部件。
