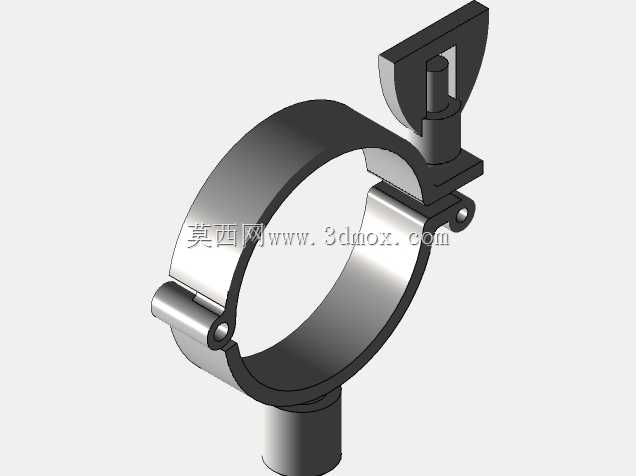

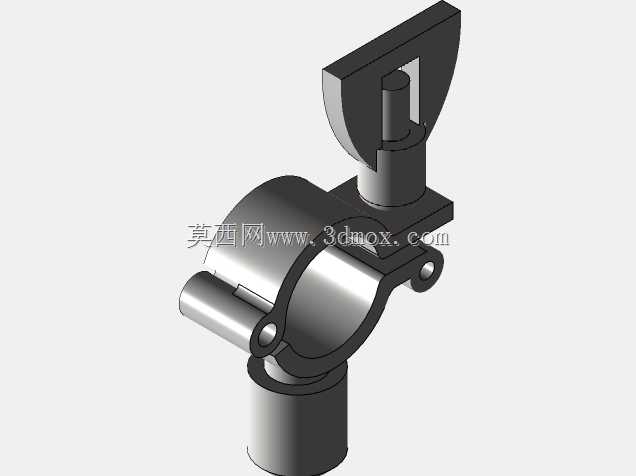

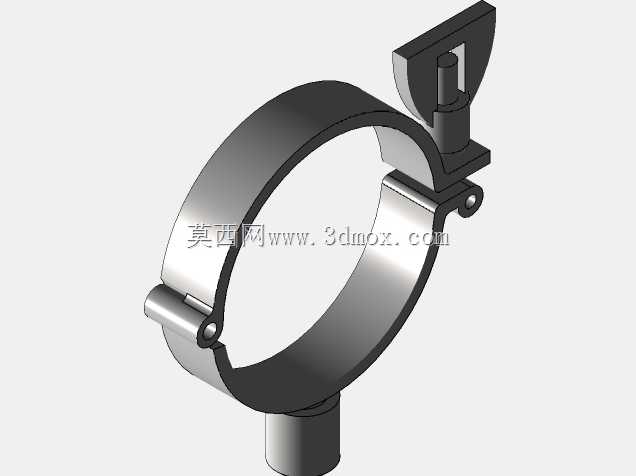

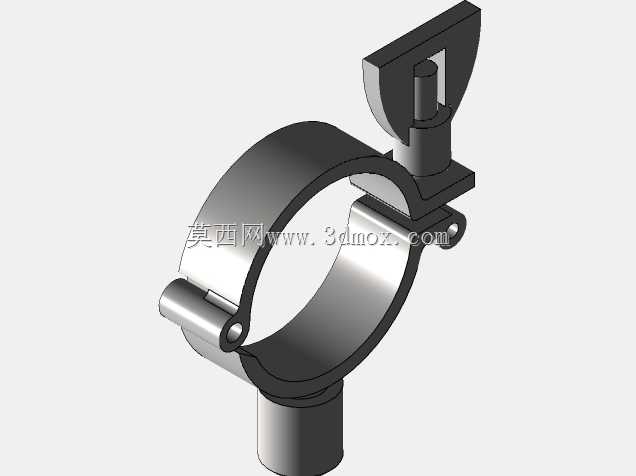

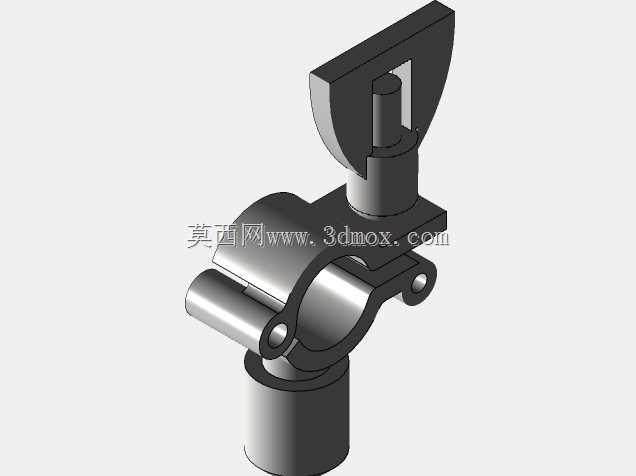

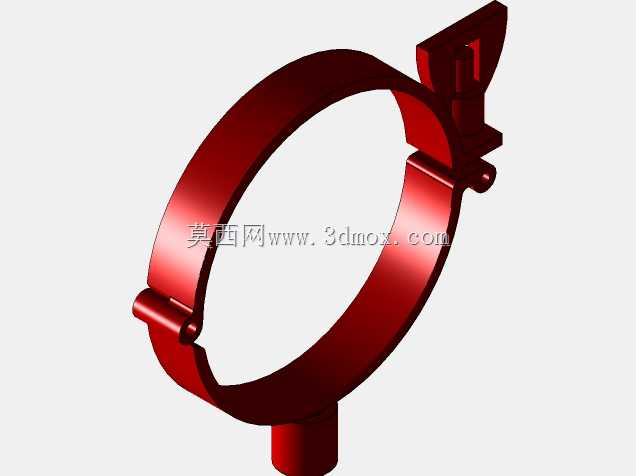

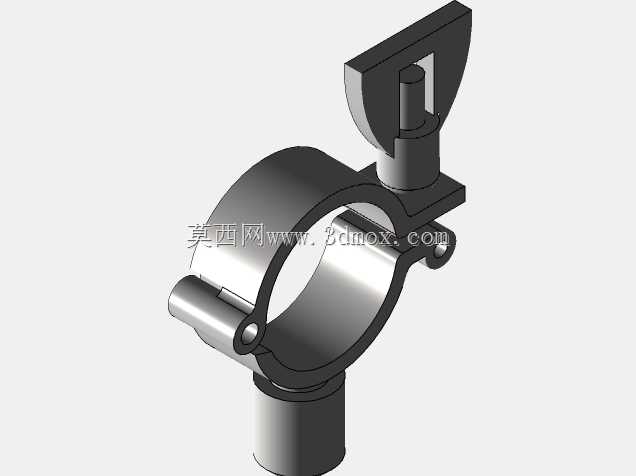

带安装支座可调式喉箍紧固结构

这款带安装支座的可调喉箍，主要面向流体管路布设、线束固定、小型设备管线排布场景使用，常见于液压气动管路装配、车用管线固定、工业设备外置管线紧固作业中，区别于普通无安装位的喉箍，它自带一体式螺纹安装柱与顶部压紧支座，不需要额外搭配固定支架就能完成管线与安装基面的连接固定，能减少装配时的零件配套数量，降低现场装配的工序复杂度。从结构设计来看，环形箍带采用开口式卷边结构，箍带内侧做了圆弧过渡处理，紧固时不会割伤被固定的软管、线束外保护层，箍带的开合端采用销轴铰接结构，开合角度足够大，穿装管线时不需要完全拧松调节结构就能将管线套入箍体内部，适合狭小空间内的装配作业。顶部的压紧调节结构采用螺杆旋紧方式，旋动调节螺母时能带动箍带均匀收窄，紧固力可以通过旋紧力矩精准控制，不会出现普通喉箍单侧受力导致的箍带变形、紧固力不均的问题，适配一定外径公差范围内的圆形管件、线束束组，不需要针对微小的管径差更换不同规格的紧固件。底部的外螺纹安装柱与箍体采用一体式刚性连接，安装时可以直接穿入安装基面的预制孔，配合螺母就能完成喉箍整体的固定，安装柱的螺纹长度预留了足够的调节余量，可以适配不同厚度的安装板，也能在安装时微调箍体的伸出高度，避让周边的其他结构件。顶部的支座结构除了作为调节螺杆的承载座，还可以作为辅助限位结构，当箍体固定在基面后，支座平面可以贴靠相邻的结构立面，避免管路受振动时箍体发生周向转动，保证长期使用下管线的固定位置不发生偏移。在建模设计时，需要重点关注箍带弯曲成型后的回弹量预留，铰接销轴与箍带安装孔的配合间隙要控制在合理范围，既要保证开合顺畅，也要避免间隙过大导致紧固时箍带出现错位，调节螺杆的螺纹要做退刀槽处理，保证螺母可以旋至最大开度位置，安装柱的螺纹同轴度要与箍体中心保持设计要求的公差范围，避免安装时出现干涉。这类喉箍的紧固覆盖范围通常覆盖相邻几个规格的管径，安装边界需要预留出调节螺母的操作空间，保证装配时扳手可以正常伸入完成旋紧作业，不需要额外拆卸周边其他零件就能完成紧固操作，日常维护时也可以直接在原位调整紧固力，拆装维护的效率比传统分体式管夹更高。
