便携式急救呼吸辅助装置结构设计

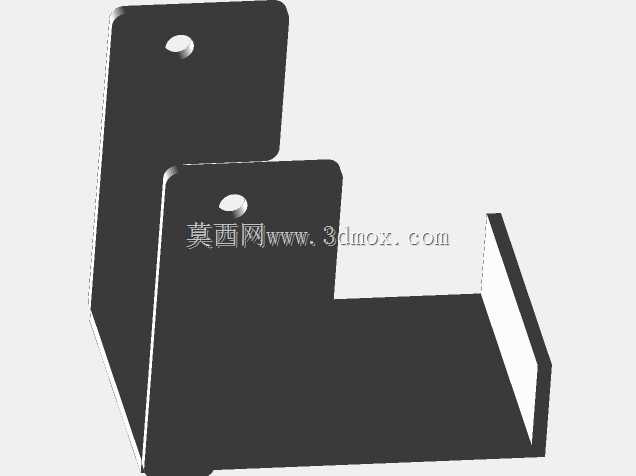

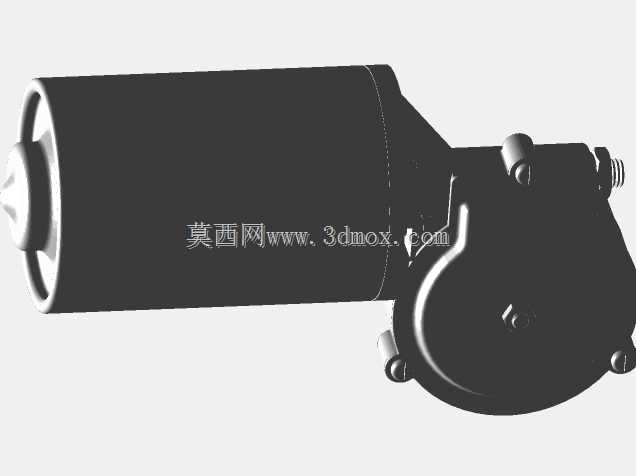

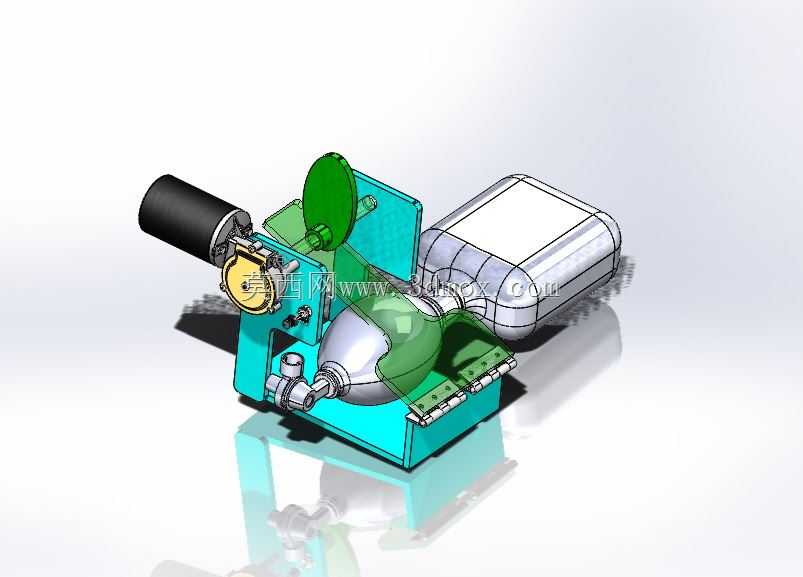

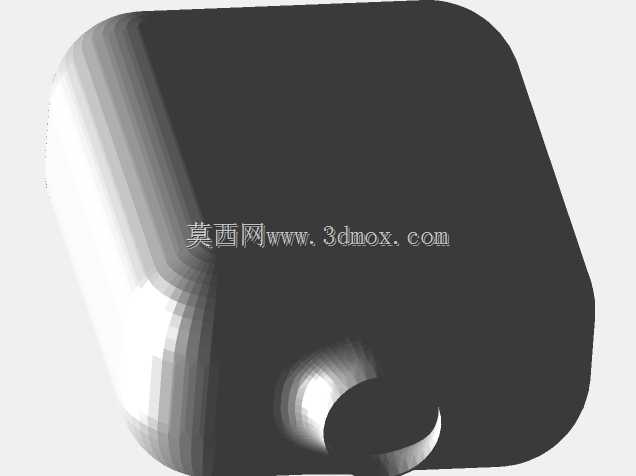

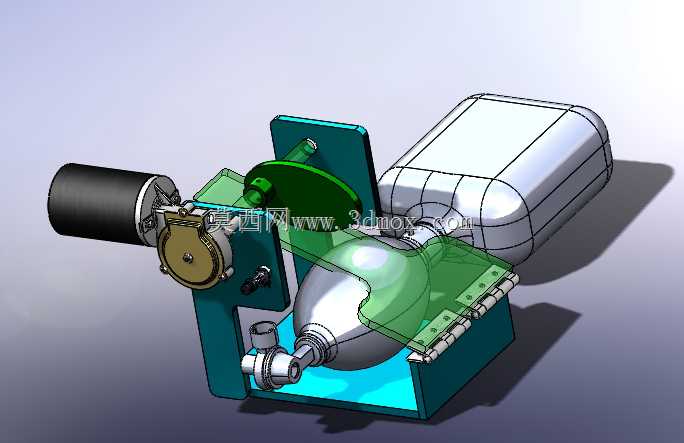

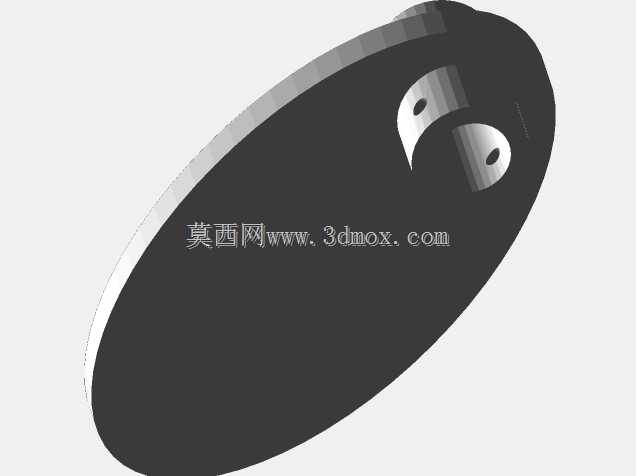

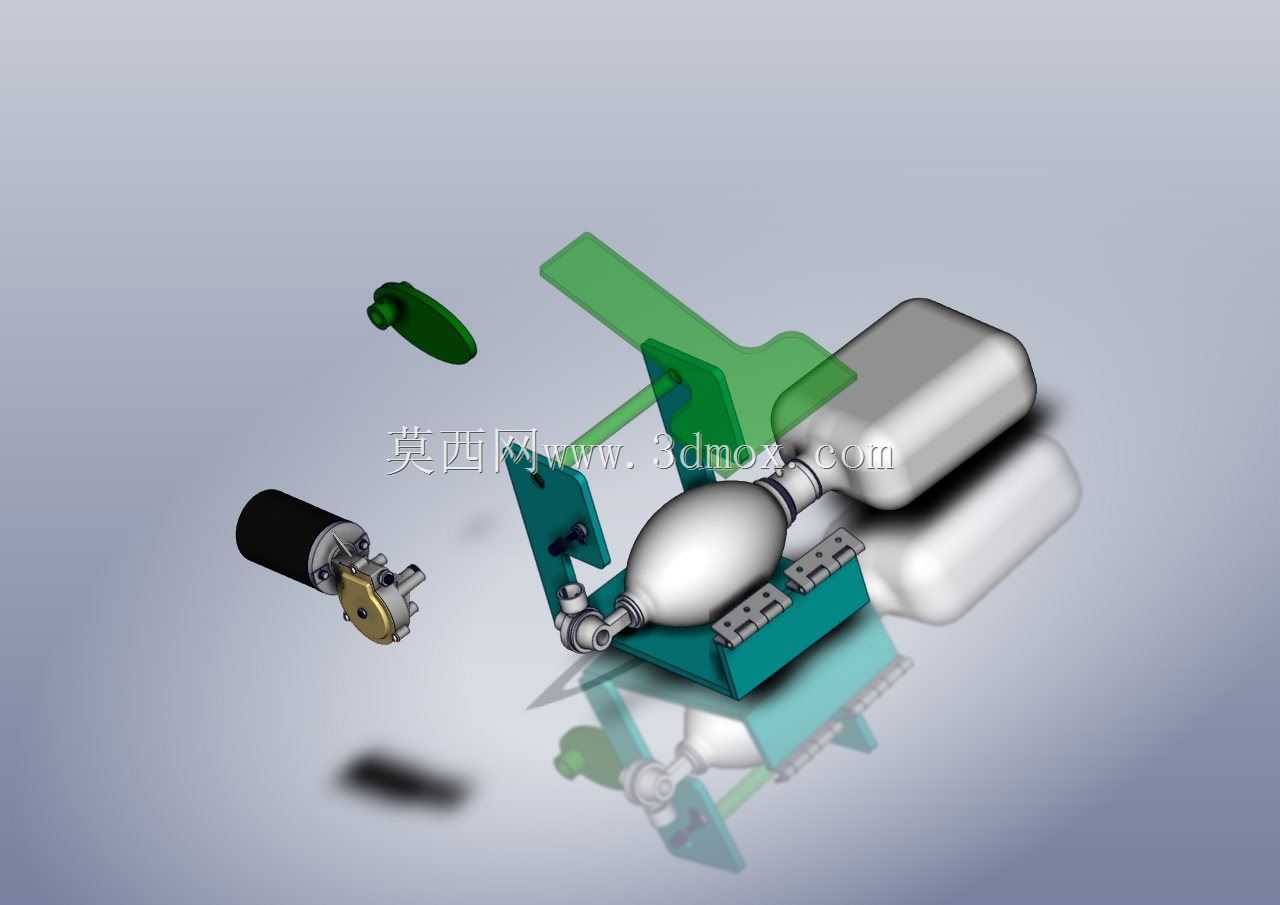

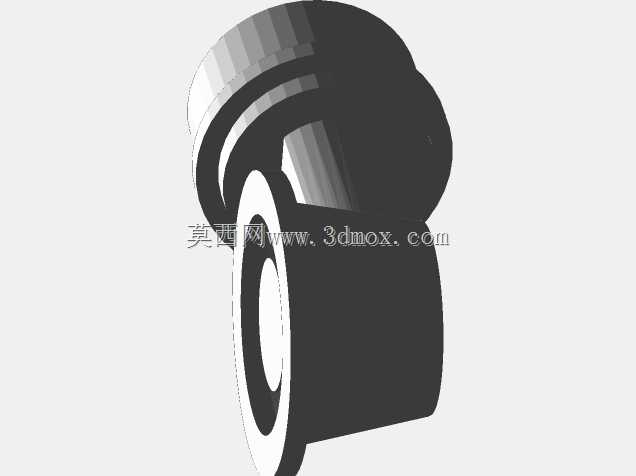

这款呼吸辅助装置的结构设计，核心围绕院前急救、基层诊疗场景的移动使用需求展开，区别于院内固定式大型呼吸设备，整体采用集成化布局思路，将动力输出单元、气体调控模块、面罩适配接口、储气供给组件全部整合在一体式安装基座上，无需额外搭建外接管路支架即可快速投入使用。从结构排布来看，左侧的动力输出端采用卧式安装方式，通过偏心曲柄结构将旋转运动转化为可控的往复按压动作，直接作用于中部的弹性呼吸囊，避免了长传动路径带来的压力损耗，传动副位置预留了润滑脂存储腔，可降低连续运行状态下的结构磨损，适配长时间转运过程中的持续供气需求。中部的调控组件设置了开度可调节的限位结构，可根据不同使用对象的通气量需求，调整按压行程的上下限，避免过度通气带来的损伤，同时在气路衔接位置设计了快插式密封接口，无需工具即可快速更换不同规格的呼吸面罩，适配成人、儿童等不同使用群体的接口尺寸需求。右侧的储气单元采用卧式卡装结构固定在基座侧方，安装卡槽内设置了弹性缓冲垫，可抵消转运过程中的颠簸震动，避免储气组件松动移位，同时气路入口处设计了单向导通结构，可防止呼出气体回流至储气端造成污染。基座整体采用框架式镂空设计，在保证结构刚性的前提下尽可能压缩整体重量，底部预留了标准绑带安装孔位，既可以放置在平面上使用，也可以通过绑带快速固定在急救床、担架的侧边护栏上，适配不同转运场景的安装边界。整体外形尺寸控制在可单手提携的范围内，所有外露的运动部件均设置了半包围式防护挡板，避免运行过程中异物卡入传动结构，同时也能防止操作过程中误触运动部件造成损伤。气路通路的所有衔接位置均采用锥面密封结构，可在常规工况下保证气体压力稳定，不会出现漏气泄压的问题，压力输出端预留了压力检测接口，可外接监测元件实时掌握输出气压参数，为临床使用提供数据参考。
