波浪形弹性垫圈结构设计方案

　　在各类机电设备的装配环节，紧固件的防松与载荷补偿一直是结构设计中不可忽视的细节，波形垫圈作为薄型弹性补偿元件，常被布置在螺母与被连接件、轴承端盖与轴承外圈、壳体结合面之间的狭小安装空间内，替代传统平垫解决装配间隙累积、振动工况下螺纹松动、接触面压应力不均的问题。不同于普通平垫仅能起到增大接触面积的作用，这类波浪形垫圈依靠自身冲压成型的连续波状曲面结构，在被轴向压紧时产生可控的弹性变形，既能补偿加工环节带来的结合面平面度误差，也能在设备运行产生振动时持续提供轴向张紧力，避免螺纹副因交变载荷出现松脱，同时还能分散接触面的压应力，避免质地较软的被连接件表面被紧固件压溃损伤。

　　从实际应用场景来看，这类垫圈的使用覆盖了从普通民用家电到工业传动设备的多个装配场景：在家电产品的电机端盖装配中，它可以吸收电机运转产生的微幅振动，降低端盖与壳体之间的异响；在精密传动的轴承座装配中，它可以补偿轴承工作时因温升产生的轴向热伸长量，避免轴承出现卡滞或预紧力过大导致的过早磨损；在汽车内饰件、电子设备壳体的卡扣装配工位，它还能作为缓冲元件抵消装配公差，让不同材质的部件贴合更紧密，避免行车或设备移动过程中出现部件碰撞异响。

　　这款波形垫圈采用闭合式环形波浪结构设计，整体为连续的三波峰对称布局，波峰与波谷之间采用平滑圆弧过渡，没有尖锐的转角，既避免了冲压成型时应力集中导致的零件开裂问题，也让压紧过程中的弹力释放更线性，不会出现突然的刚度突变。设计时首先要匹配安装场景的公称通径，垫圈的内径要略大于配套使用的螺栓外径或安装轴径，保证装配时可以顺利套入，不会出现卡滞；外径则要控制在被连接件的接触面范围内，不能超出结合面边缘，避免影响其他部件的装配。垫圈的厚度根据所需的预紧弹力选取，常规工况下采用薄钢板冲压成型即可满足弹力需求，若应用在腐蚀环境或有导电要求的场景，也可更换为不锈钢、铜合金等对应材质，设计时要注意不同材质的弹性模量差异，对应调整波高参数来匹配所需的补偿量。

　　在安装边界的考量上，这类垫圈的轴向安装空间远小于圆柱螺旋弹簧，波高在自由状态下的尺寸通常仅为垫圈厚度的数倍，压紧到工作位置时的压缩量一般控制在自由波高的30%-50%区间，既能保证足够的弹力输出，也不会因压缩量过大导致垫圈出现塑性变形，失去弹性补偿能力。装配时要注意波峰的朝向，通常将波谷一侧贴合刚性较大的基准面，波峰一侧贴合需要补偿的活动部件，保证弹力可以均匀传递到接触面上；如果是在有密封要求的结合面使用，要注意垫圈不能遮挡密封胶条或密封槽的位置，避免影响密封效果。

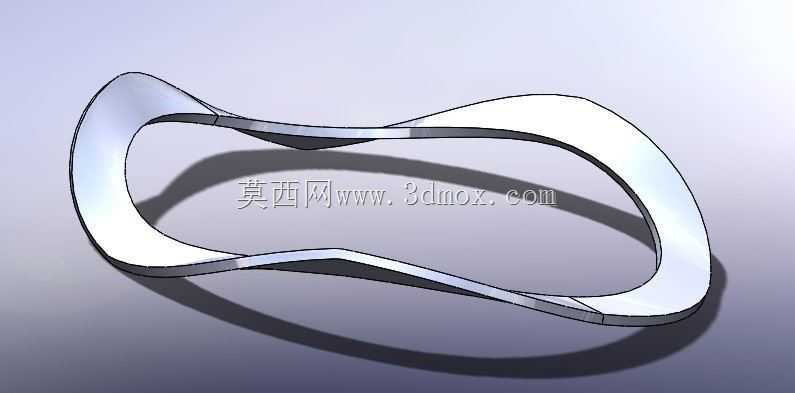

　　建模过程中，这类零件的建模逻辑要贴合实际冲压工艺，首先绘制环形的基础草图，确定内外径的尺寸参数，之后通过投影曲线生成连续的波浪形路径，再使用薄壁扫描或者曲面加厚的方式生成实体，过渡圆弧的半径要匹配板材的冲压折弯半径，不能小于板材厚度的最小折弯极限，避免实际生产时出现开裂。完成基础实体后，要对上下两个环形端面的波峰、波谷位置做倒圆角处理，去除锐边，避免装配时锐边划伤被连接件表面，也防止安装过程中操作人员被割伤。需要注意的是，这类垫圈的波峰位置在自由状态下要保证共面，波谷位置也要处于同一平面，避免压紧时出现偏载，导致局部应力过大出现永久变形，建模完成后可以通过软件的干涉检查功能，模拟垫圈压缩到工作行程时的状态，确认没有结构干涉，同时通过有限元分析校核不同压缩量下的应力分布，确保最大应力低于所选材料的屈服强度，保证零件的长期工作可靠性。
