铰接式万向球头连接构件结构设计

　　在各类需要实现角度自适应调整的机械传动、连接场景中，球头构件是承担多自由度铰接功能的核心基础零件，小到民用设备的操纵连杆，大到工业装备的柔性连接节点，这类构件的结构合理性直接决定了整套机构的动作顺畅度与服役寿命。从实际工程应用来看，这类球头结构最常出现在操纵机构的力传递路径上，比如手动操纵杆的末端铰接点、工装夹具的角度调整连接端、小型自动化设备的连杆浮动接头位置，它可以补偿连接两端的装配角度误差，避免刚性连接在动作过程中出现卡滞、别劲的问题，同时能在一定角度范围内实现任意方向的摆动，满足机构多自由度动作的需求。

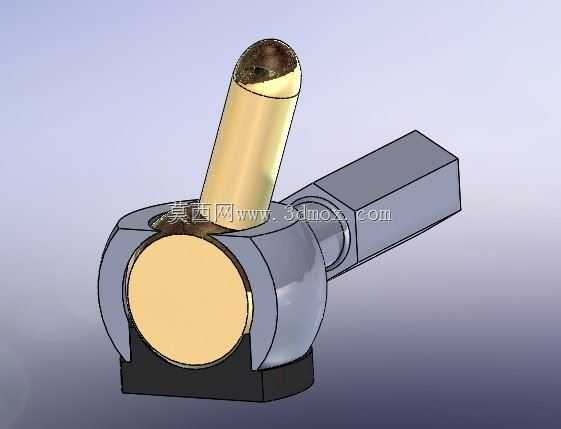

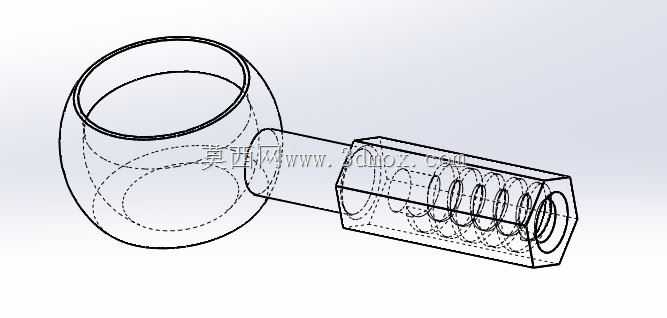

　　从功能特性上看，该球头构件采用球窝包裹球头的铰接结构，球头端的杆部作为力输入或输出的连接端，与球窝一体的侧置连接柄则用于和固定基座或另一组连杆对接，球窝底部设置的耐磨衬垫结构，能够在长期摆动摩擦过程中降低球头与球窝的接触磨损，同时预留一定的预紧调整空间，避免长期使用后出现铰接间隙过大、动作虚位的问题。侧置连接柄采用方柄加内螺纹孔的结构形式，方柄部分可以在安装时嵌入对接构件的方槽内，承受转动过程中的扭矩载荷，避免连接螺纹受剪失效，末端的内螺纹孔则用于实现轴向的锁紧固定，安装时不需要额外的防转结构即可实现可靠连接，大幅降低装配工序的复杂度。

　　在设计思路层面，这类球头构件的核心是保证球头与球窝的配合精度，球头的球面粗糙度需要控制在合理区间，既不能过于粗糙导致摆动阻力过大，也不能过于光滑降低衬垫的附着摩擦力，容易出现受力时的滑移窜动；球窝的内球面尺寸需要与球头保持合理的配合公差，通常采用小间隙配合搭配衬垫的过盈补偿，既保证摆动时无卡滞，又能控制铰接间隙在允许范围内。球头杆部的直径设计需要匹配额定传递载荷的大小，杆部与球头的过渡位置采用大圆角过渡，避免应力集中导致的杆部断裂，这一位置是整个构件受力时的应力集中点，在建模时需要严格控制圆角半径，不能为了建模省事直接做直角衔接。

　　关于安装边界与尺寸适配，该球头构件的整体安装空间需要预留足够的摆动余量，球头杆部的最大摆动角度由球窝上端的开口直径决定，开口直径越大，允许的摆动角度越大，但对应的球窝包裹面积会减小，会降低整体的承载能力，设计时需要根据实际使用的最大摆角需求平衡两者的关系。侧置连接柄的方柄尺寸需要和对接安装槽的尺寸保持过渡配合，插入深度不能小于方柄边长的1.2倍，保证扭矩传递的可靠性，末端内螺纹的深度需要满足螺栓拧入深度不小于螺纹公称直径的1.5倍，避免螺纹脱扣。球窝底部的衬垫安装位需要预留0.2-0.5mm的压缩量，安装时通过端盖或压圈调整衬垫的压紧力，即可调整球头摆动的阻尼手感，既不会过于松旷，也不会出现摆动阻力过大的问题。

　　在实际选型应用时，需要根据机构的传递力大小、摆动频率、最大摆角三个核心参数确定球头的直径，通常球头直径越大，承载能力越强，允许的接触应力越小，耐磨性能越好，但对应的整体结构尺寸也会更大，需要在安装空间允许的前提下尽量选择更大的球头直径，提升构件的使用寿命。对于频繁往复摆动的应用场景，球窝内的衬垫需要选用自润滑耐磨材质，建模时需要预留衬垫的安装卡槽，避免衬垫在长期摩擦过程中出现移位。另外球头杆部的连接端如果是和操纵手柄对接，杆部的外径需要和手柄的内孔尺寸匹配，通常采用过盈配合加侧面顶丝固定的方式，避免手柄在操纵过程中出现松脱。
